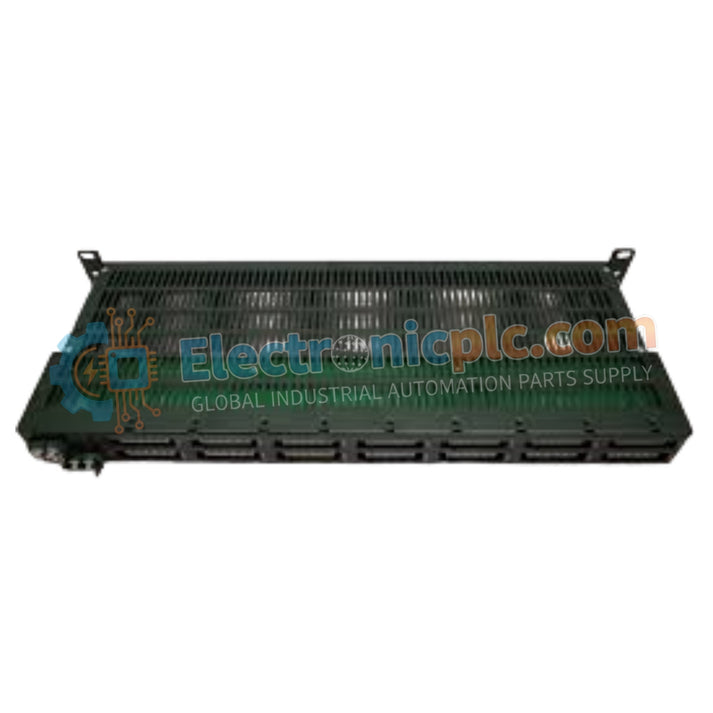

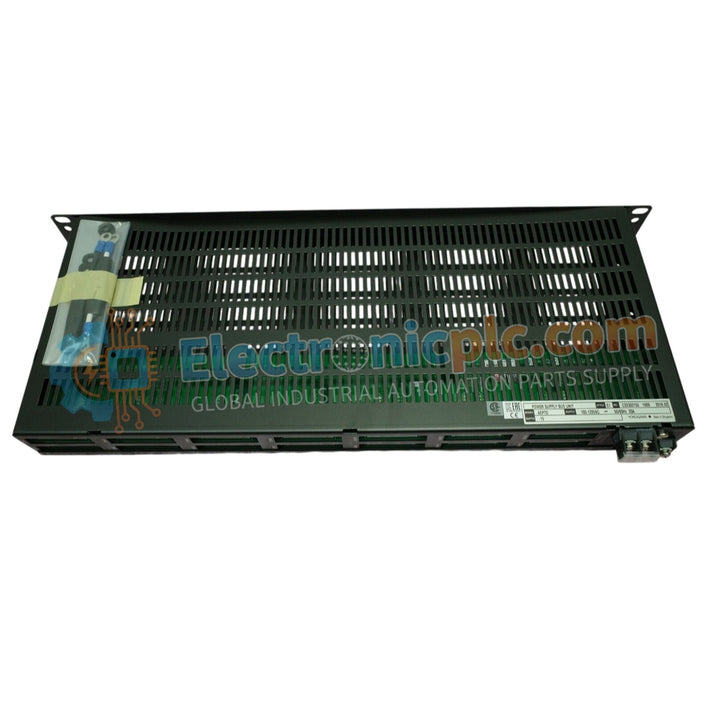

تم تصميم Yokogawa AEP7D10 (وحدة ناقل الإمداد بالطاقة الأولية AEP7D10) لتوزيع الطاقة عالي الحمل في خزانات التحكم الصناعية، وتوفر تنفيذًا كهربائيًا مباشرًا لإدارة الطاقة الثانوية وتوزيع التيار.

تصنيف اللاحقة ومصفوفة النموذج

يستخدم AEP7D10 بنية ترميز موحدة لتحديد إدخاله الكهربائي وتصنيف السلامة الخاص به:

• 1: يحدد نطاق جهد الإدخال التشغيلي من 100 إلى 120 فولت تيار متردد.
• 5: يحدد التكوين الأساسي للأجهزة، مشيرًا إلى أن الوحدة مصممة للبيئات الصناعية القياسية بدون حماية ضد الانفجار (Ex).

مواصفات الأجهزة

اتصال يوكوجاوا DCS والتحكم في العمليات

يعمل AEP7D10 كعقدة توزيع طاقة أساسية لرفوف DCS و PLC. تم تصميم الوحدة للحفاظ على سلامة النظام من خلال توفير مسارات تيار عالية السعة مع ضمان العزل الكلفاني من خلال تصنيف جهد تحمل 1500 فولت تيار متردد. يلزم موازنة الحمل المناسبة عبر المنافذ الفردية - كل منها مصنف بحد أقصى 6 أمبير - لمنع التدهور الحراري الموضعي لقضبان التوصيل. من خلال تركيز الإمداد الأولي من 100 إلى 120 فولت تيار متردد، تدعم الوحدة توصيل طاقة ثابت للوحدات النمطية السفلية، مما يسهل التشغيل المستقر لأدوات التحكم في العمليات الحساسة.

الأسئلة المتكررة

س: هل يمكن استخدام هذه الوحدة في المناطق الخطرة والمعرضة للانفجار؟

ج: لا. تشير اللاحقة "5" إلى أن هذا النموذج هو نوع أساسي بدون حماية من الانفجار وهو مخصص بشكل صارم للبيئات الصناعية الآمنة وغير الخطرة.

س: هل يجوز توصيل حمل يتجاوز 6 أمبير بمنفذ واحد؟

ج: لا. يقتصر كل منفذ بشكل صارم على تيار أقصى يبلغ 6 أمبير لمنع ارتفاع درجة الحرارة وتلف الدائرة المحتمل. يجب ألا يتجاوز السحب الكلي للتيار حد ناقل التوصيل الأساسي البالغ 20 أمبير.

إرشادات التركيب الميداني

1. تأكد من عزل مصدر الطاقة الأساسي بالكامل وقفله قبل بدء التثبيت.
2. تحقق من أن خطوط التيار المتردد الواردة من 100 إلى 120 فولت مؤمنة بشكل مناسب عند المصدر لحماية وحدة الناقل من ظروف التيار الزائد.
3. استخدم عروات الأسلاك المصنفة للتيار المناسب (حتى 20 أمبير إجمالي) وتأكد من أن جميع توصيلات الأطراف مشدودة وفقًا لمواصفات الشركة المصنعة للحفاظ على مقاومة تلامس منخفضة.
4. قم بتركيب الوحدة في مساحة خزانة جيدة التهوية، مع ضمان خلوص كافٍ لتبديد الحرارة أثناء التشغيل.
5. تأكد من أن التأريض الأرضي للنظام متصل بإحكام بالهيكل لتلبية متطلبات التوافق الكهرومغناطيسي (EMC) ومعايير السلامة.
