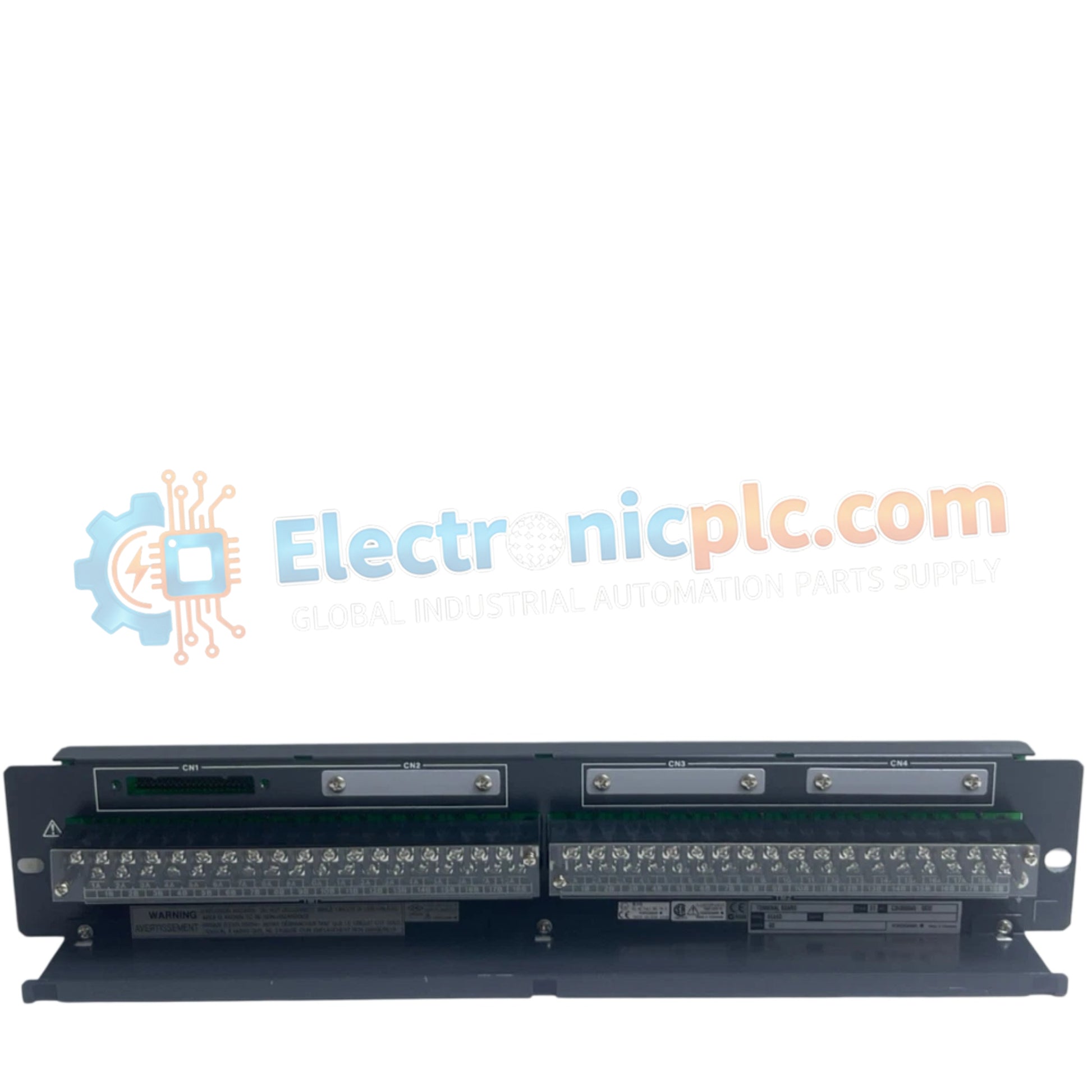

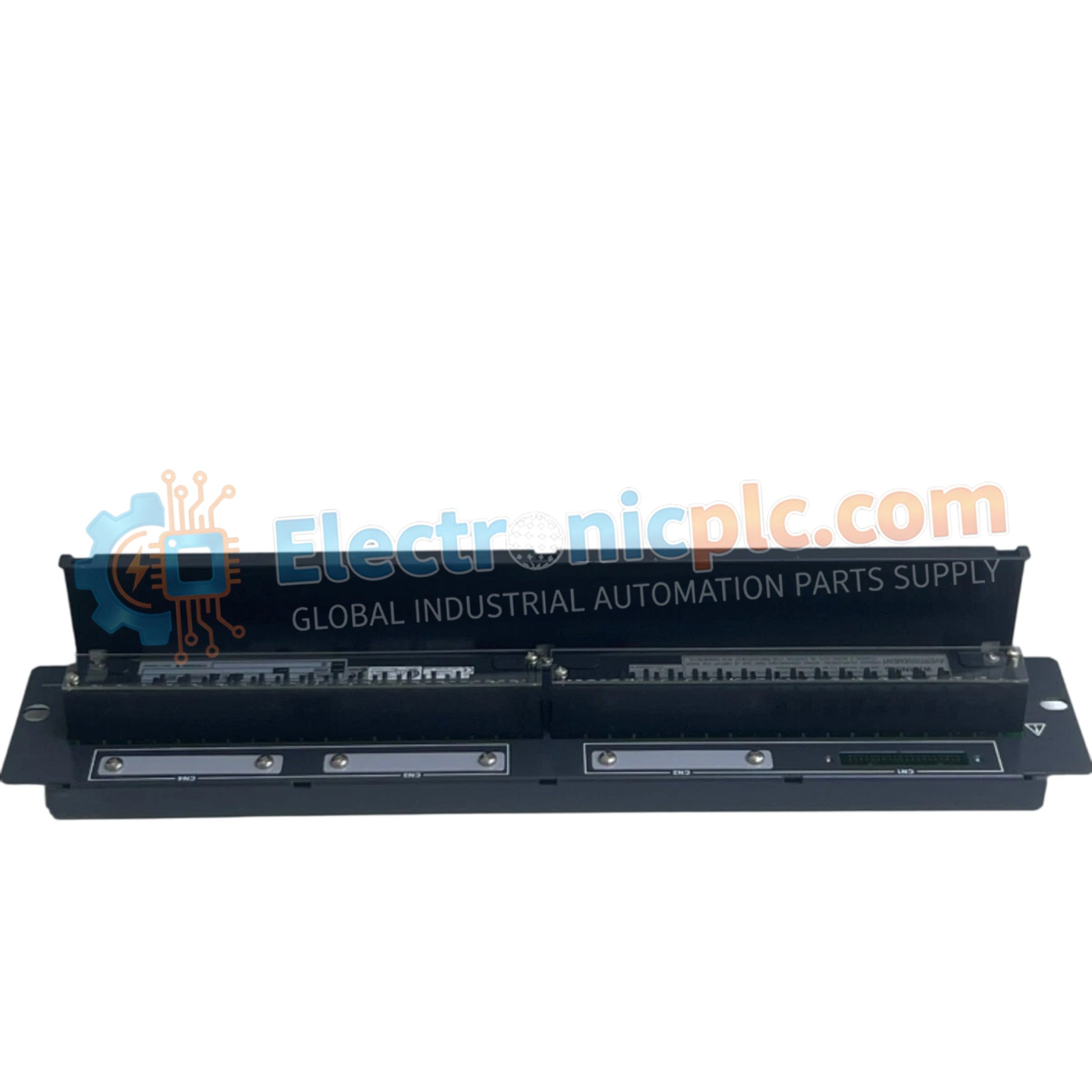

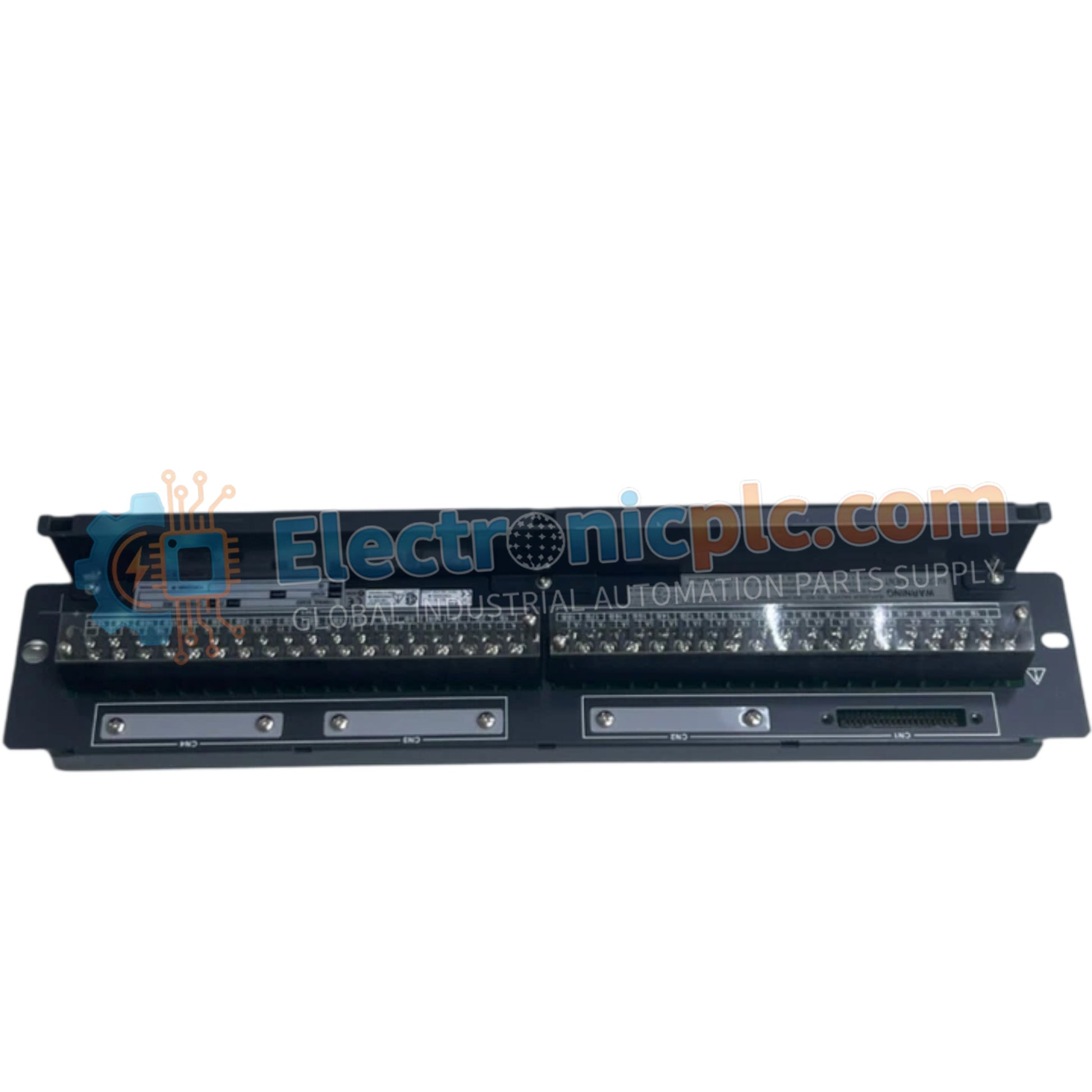

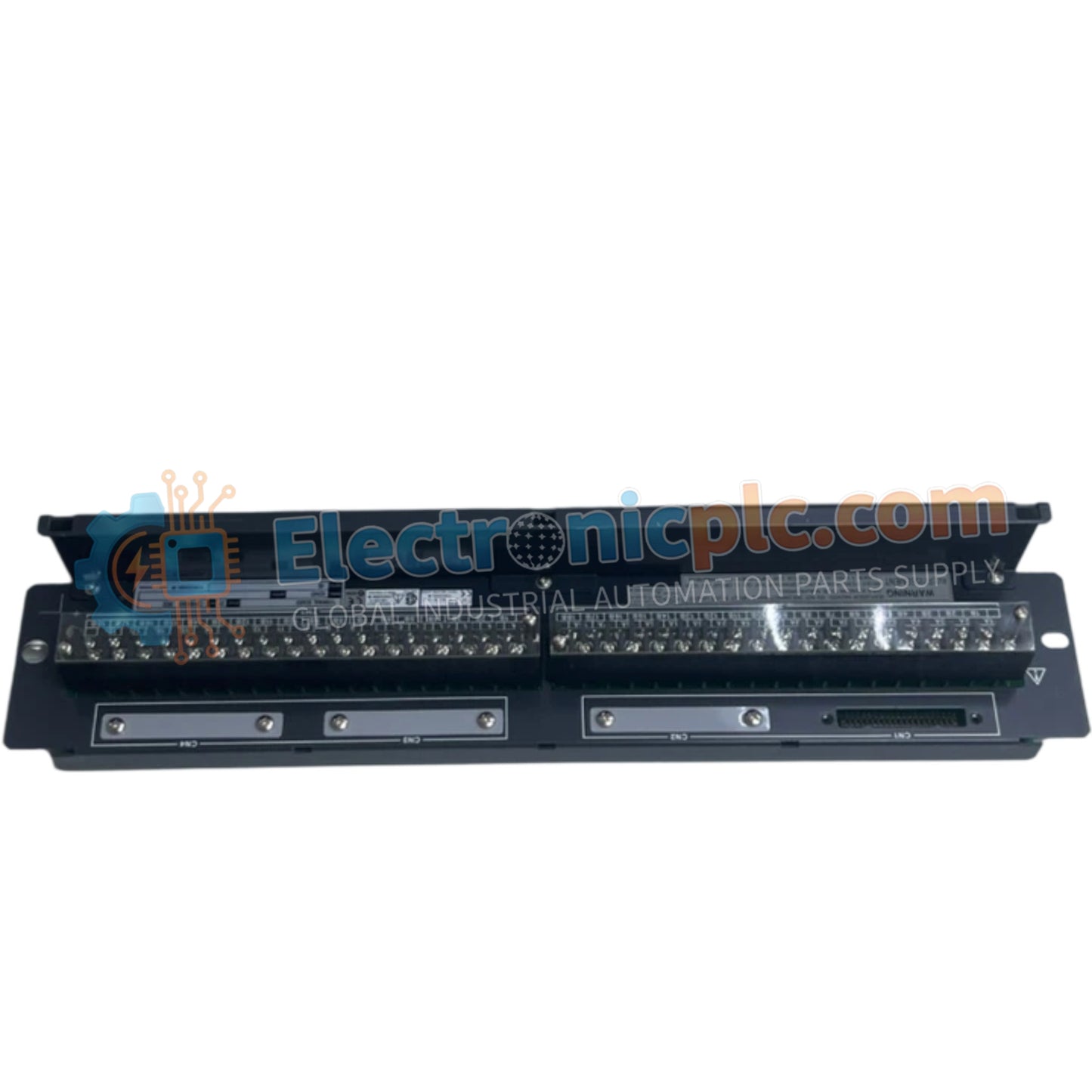

تم تصميم لوحة الأطراف YOKOGAWA AER4D-00 S1 (AER4D-00) لإنهاء الإشارة في أنظمة التحكم الموزعة، وتوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمنصات أتمتة العمليات.
| المعلمة | ...
|---|
| المعلمة | المواصفات |
|---|---|
| الموديل | AER4D-00 S1 |
| العلامة التجارية | YOKOGAWA |
| المنشأ | اليابان |
| الوزن | 1.5 كجم |
| الأبعاد | 482.6 مم × 88.1 مم × 53 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| استهلاك الطاقة | إنهاء تمرير سلبي |
| نوع المسمار | 16 نقطة لمسامير M4 |
| مقاومة العزل | >= 100 ميجا أوم عند 500 فولت تيار مستمر |
تتضمن اللوحة هياكل إنهاء إشارة قوية ومسارات عزل من قناة إلى قناة مصممة للتخلص من حلقات الأرض والتداخل العابر عبر بيئات العمليات متعددة الحلقات. تعمل مسارات توجيه الإشارة على تصفية الضوضاء الكهرومغناطيسية قبل نقل كابل النظام، مما يضمن سلامة الإشارة عبر توصيلات الأسلاك الميدانية القياسية. تحافظ بنيات الأسلاك الداخلية على استمرارية الدائرة عبر جميع نقاط إنهاء المسمار M4 البالغ عددها 16 نقطة، مما يوفر مسارات نقل مستقرة إلى أجهزة التحكم المركزية.
س: ما هو عزم الشد الموصى به لمسامير الأطراف في لوحة AER4D-00 S1؟
ج: يتراوح عزم الدوران الموصى به لمسامير M4 من 0.5 إلى 0.6 نيوتن متر لضمان اتصال كهربائي آمن دون إتلاف كتل الأطراف.
س: هل تتطلب لوحة الأطراف مصدر طاقة خارجي لمعالجة الإشارة؟
ج: لا، تعمل اللوحة كلوحة إنهاء واجهة سلبية، حيث تمرر الإشارات مباشرة بين الأسلاك الميدانية وكابلات النظام.
قم بتركيب لوحة أطراف AER4D-00 S1 بإحكام داخل خزانات التحكم الصناعية، مما يضمن وجود خلوص كافٍ لوصول الأسلاك والتهوية. قم بإنهاء كابلات الإشارة الميدانية باستخدام توصيلات مسامير M4 المتوافقة، وقم بتوجيه أسلاك الإشارة بعيدًا عن قنوات الطاقة عالية الجهد مع الحفاظ على الحماية المناسبة. تأكد من إحكام ربط جميع مسامير الأطراف بين 0.5 و 0.6 نيوتن متر وتحقق من مقاومة العزل قبل تنشيط النظام.
