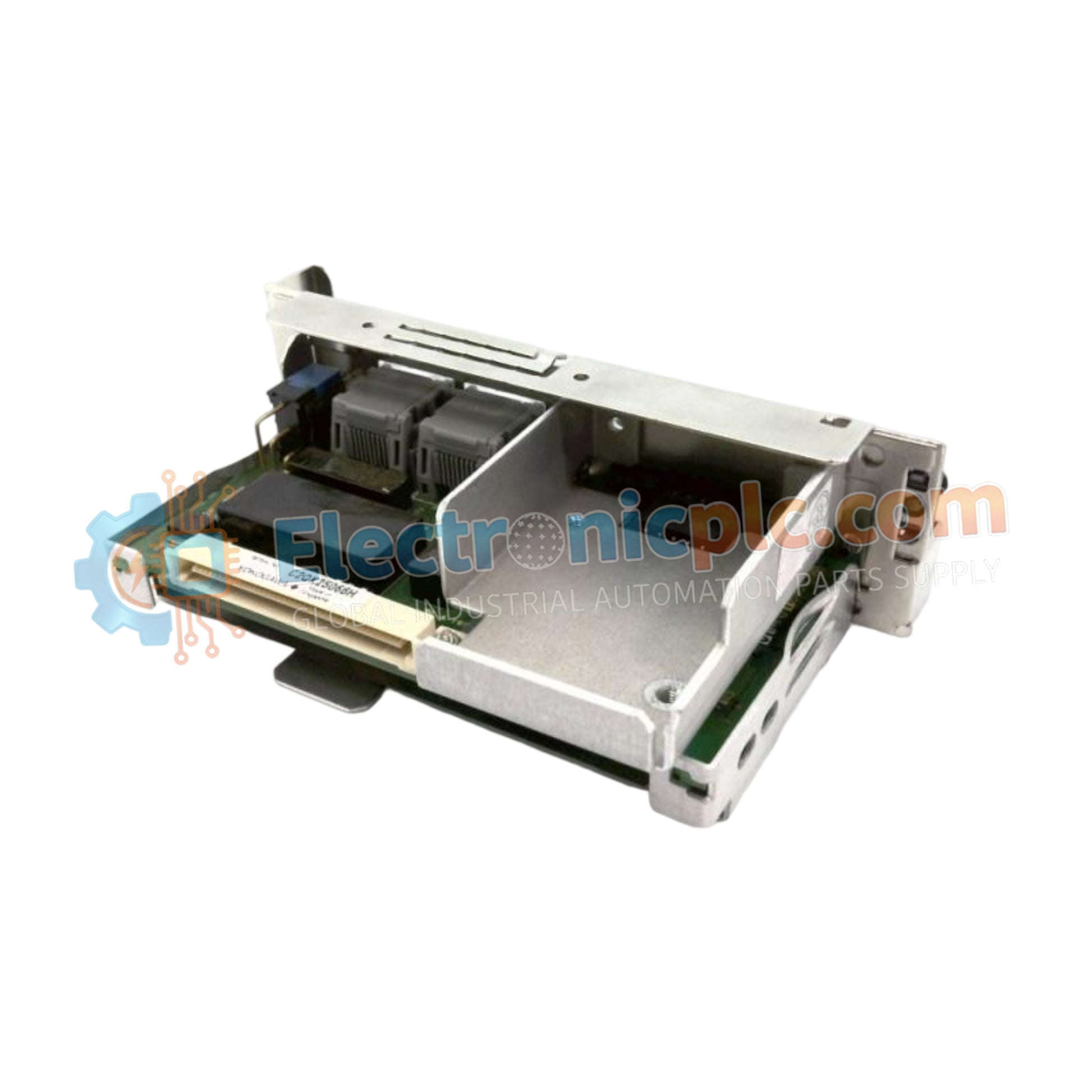

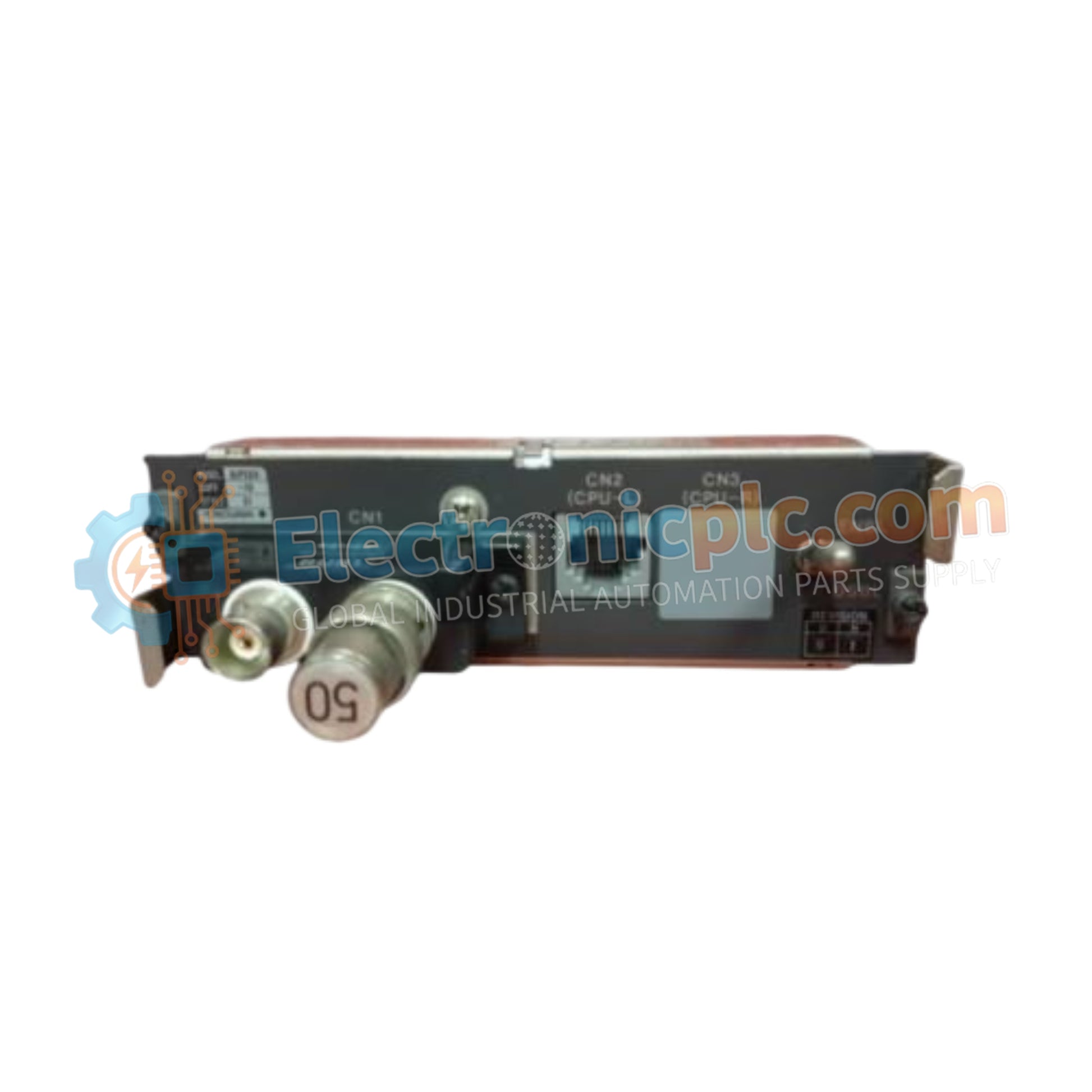

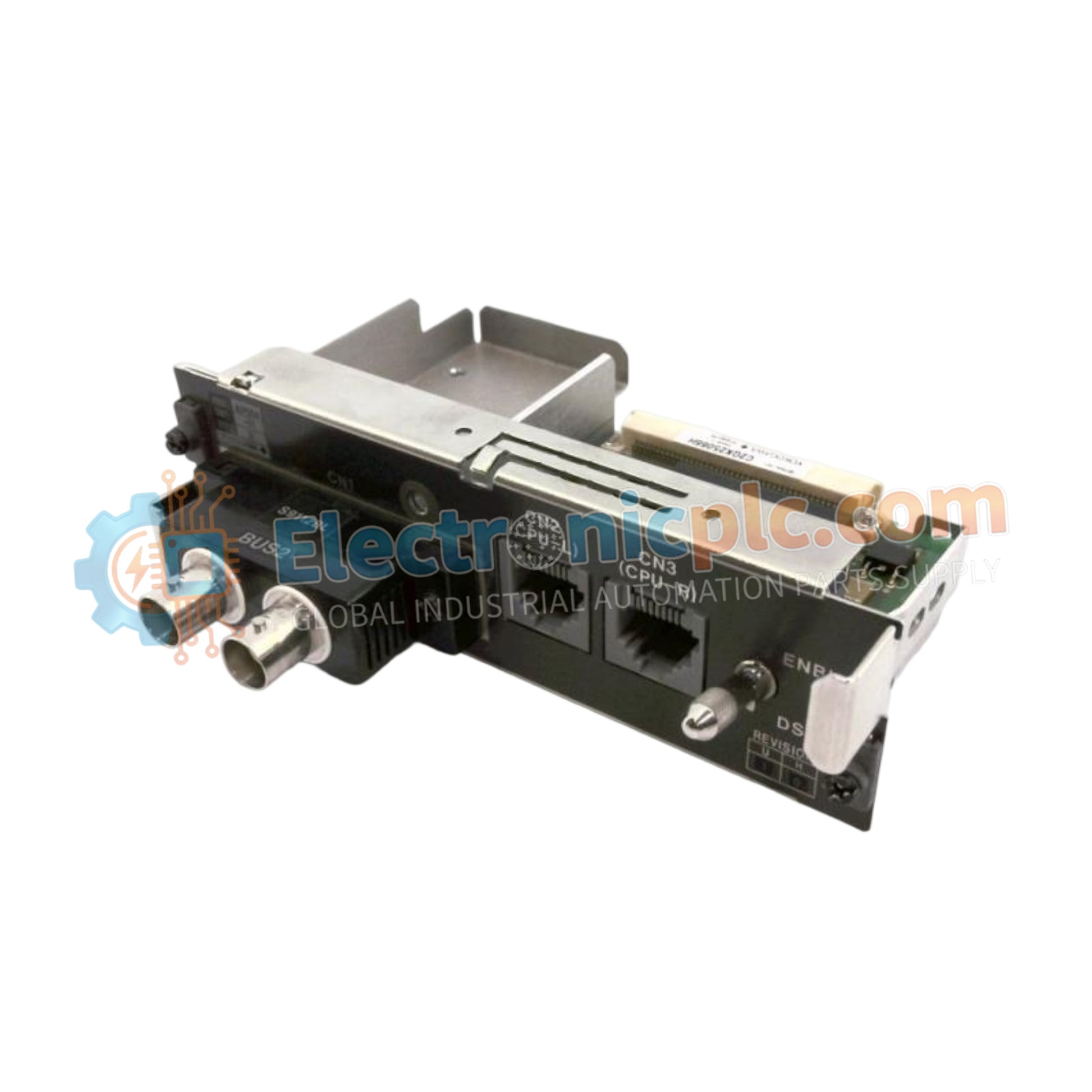

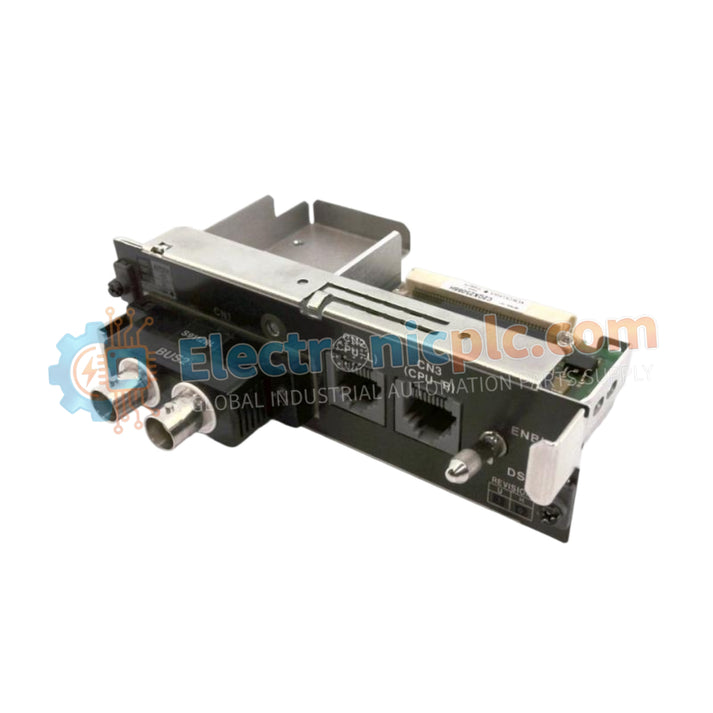

تم تكوين YOKOGAWA AIP504-11 (وحدة مقرن V-NET AIP504-11) لدمج الشبكات عالية السرعة في معماريات DCS، ويوفر هذا المكون جسرًا مباشرًا ومحددًا لاتصالات البيانات بين محطات التحكم وشبكة التحكم V-NET.

المواصفات الفنية للأجهزة

الاتصال الشبكي المحدد

تعمل وحدة AIP504-11 كعقدة واجهة حيوية لشبكة V-NET، وهي ناقل التحكم عالي السرعة الخاص بشركة Yokogawa. تدير هذه الوحدة تحويل وتوجيه بيانات التحكم، مما يضمن بقاء اتصالات الشبكة محددة ومتزامنة عبر عقد التحكم الموزعة. تدعم بنيتها الداخلية تكييف الإشارة القوي وقمع التداخل الكهرومغناطيسي (EMI)، وهو أمر ضروري للحفاظ على رابط اتصال مستقر في البيئات التي يكون فيها سلامة البيانات عالية السرعة أمرًا بالغ الأهمية للتحكم في العمليات على مستوى المصنع.

الأسئلة المتكررة

س: هل تتطلب وحدة AIP504-11 مطابقة إصدار البرنامج الثابت مع وحدة المعالجة المركزية لمحطة التحكم؟

ج: نعم، تتطلب وحدات مقرن V-NET غالبًا توافق البرنامج الثابت مع وحدة المعالجة المركزية لمحطة التحكم المتصلة ومراجعة شبكة النظام الشاملة لضمان عمل وظائف تحكيم الشبكة بشكل صحيح.

س: هل يمكن استبدال هذه الوحدة أثناء تشغيل الشبكة؟

ج: سيؤدي استبدال وحدة AIP504-11 أثناء التشغيل إلى فقدان مؤقت لاتصال العقدة المتصلة على حلقة V-NET؛ تأكد من أن محطة التحكم في حالة تجاوز أو يدوي قبل الإزالة لمنع إنذارات منطق التحكم.

إرشادات التركيب في الموقع

• تحقق من أن موصلات كابل الاتصال V-NET نظيفة ومثبتة بالكامل لمنع عدم تطابق المعاوقة الذي يمكن أن يؤدي إلى أخطاء CRC في الشبكة.
• ثبت الوحدة في رف التحكم باستخدام أقواس التثبيت المدمجة لضمان مقاومة الاهتزازات المادية والتأريض الصحيح لهيكل الرف.
• قم بتوجيه الكابلات المحورية أو البصرية لشبكة V-NET بنصف قطر الانحناء المناسب لتجنب ضعف الإشارة أو الضغط الميكانيكي على موصل الواجهة.
• تأكد من أن إعدادات عنوان العقدة على الوحدة تم تكوينها بشكل صحيح لتتوافق مع خريطة عنوان حلقة النظام قبل الاتصال بالشبكة النشطة.
• تأكد من أن بيئة تشغيل الوحدة ضمن الحدود المحددة لمنع الدورات الحرارية، والتي يمكن أن تسبب ضغطًا على مكونات جهاز الإرسال والاستقبال الشبكي الداخلي عالي السرعة.
