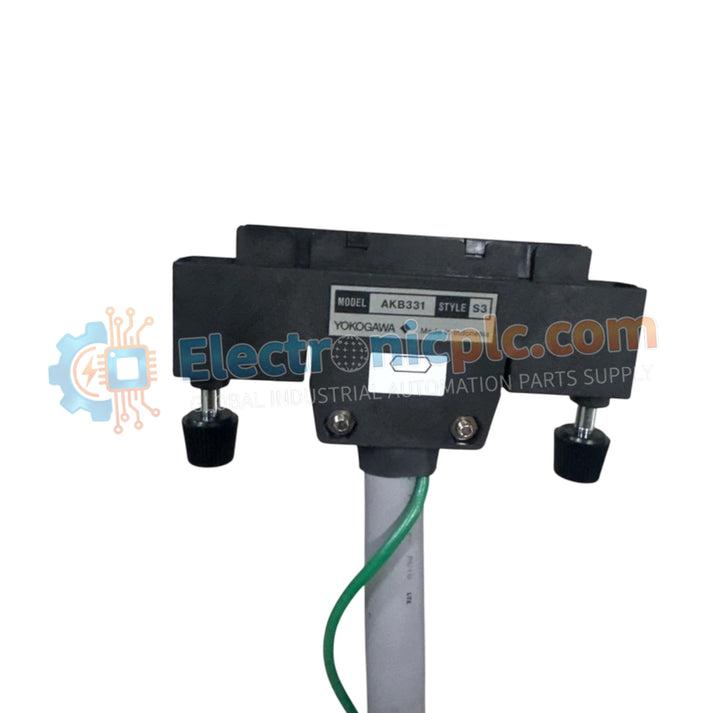

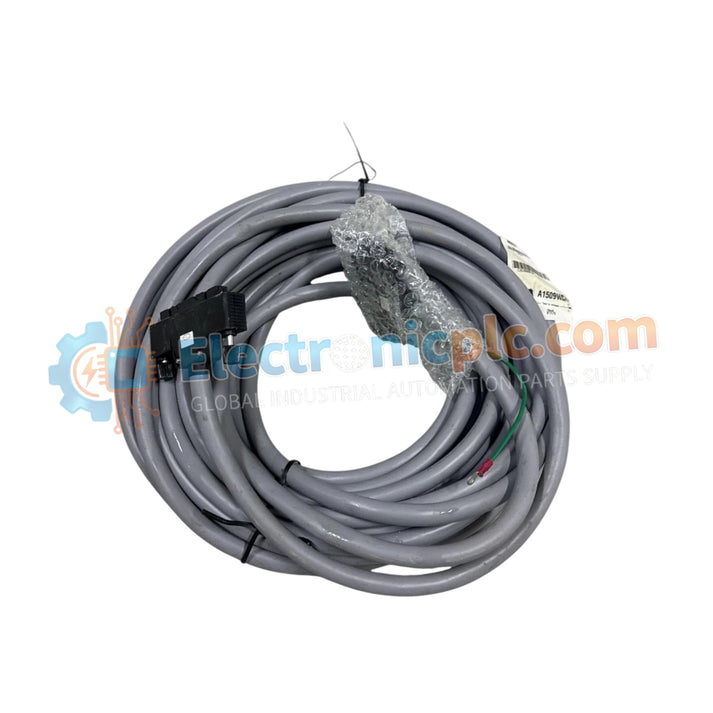

تم تكوين Yokogawa AKB331-M015 S3 (كابل إشارة AKB331) لنقل الإشارات عالية الكثافة في منصات أنظمة التحكم الموزعة، ويوفر توصيلًا كهربائيًا ماديًا مباشرًا بين وحدات الإدخال/الإخراج للعملية وكتل الأطراف.

تفكيك اللاحقة ومصفوفة النموذج

• AKB331: تسمية النموذج الأساسي لبنية كابل الإشارة من 50-سن إلى 50-سن.
• M015: تسمية الطول تشير إلى طول كلي للكابل يبلغ 15 مترًا.
• S3: رمز المراجعة والتوافق لمعايير واجهة اللوحة الطرفية المحددة.

المواصفات الفنية

اتصال التحكم في العمليات وسلامة الإشارة

تستخدم سلسلة AKB331 بنية متعددة الموصلات ومحمية للحفاظ على سلامة بروتوكول حلقة HART 4-20 مللي أمبير ووضوح الإشارة الرقمية داخل خزائن DCS. يسهل دمج موصلات 50 سنًا تعيين الإشارة من قناة إلى قناة عبر مصفوفات الإدخال/الإخراج عالية الكثافة. لمنع التداخل والوهن في الإشارة على مدى 15 مترًا، تم تصميم الموصلات الداخلية لتلبية متطلبات المعاوقة القياسية لاتصال المجال. يتطلب التأريض الصحيح لدرع الكابل عند نقطة هيكل الخزانة المحددة للتخفيف من التداخل الكهرومغناطيسي في البيئات عالية الضوضاء.

الأسئلة المتكررة

س: هل يمكن قص هذا الكابل لأطوال أقصر لتطبيقات خزانة معينة؟

ج: لا يوصى بتعديل طول AKB331-M015 S3. يؤثر تغيير الكابل على سلامة موصلات 50 سنًا المصبوبة في المصنع وقد يؤثر على مسار الإشارة المحمي أو الموثوقية الميكانيكية للاتصال.

س: هل هناك متطلبات محددة لتوجيه كابل الإشارة هذا بالقرب من خطوط طاقة التيار المتردد؟

ج: نعم. حافظ على مسافة لا تقل عن 150 مم بين كابل الإشارة وأي أنابيب طاقة تيار متردد عالية الجهد لتقليل الضوضاء المستحثة والتداخل على خطوط إشارة الجهد المنخفض.

إرشادات التركيب الميداني

• افحص موصلات 50 سنًا بحثًا عن أي أسنان منحنية أو حطام قبل إدخالها في واجهة وحدة الإدخال/الإخراج.
• تأكد من إشراك آلية قفل الموصل بالكامل لمنع الاتصال المتقطع للإشارة بسبب اهتزاز الخزانة.
• تجنب الثنيات الحادة في الكابل؛ حافظ على نصف قطر انحناء لا يقل عن 10 أضعاف قطر الكابل لمنع إجهاد الموصل الداخلي أو تشقق العزل.
• ثبت الكابل على فترات منتظمة على طول ممرات الأسلاك الرأسية للخزانة باستخدام روابط كابلات غير موصلة لمنع الإجهاد الميكانيكي على أطراف الواجهة.
