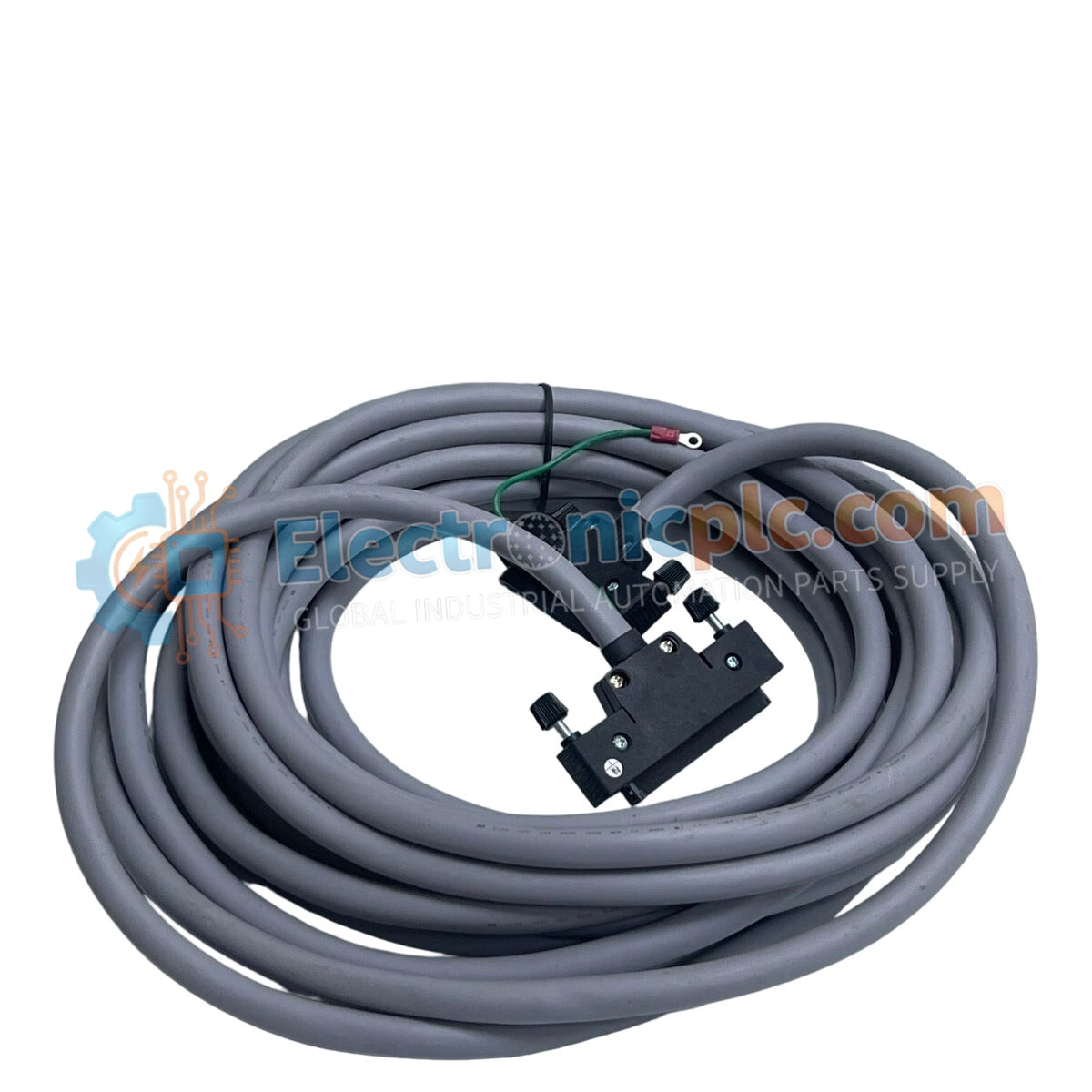

كابل الإشارة Yokogawa AKB337-M005

كابل الإشارة Yokogawa AKB337-M005

تم تصميم Yokogawa AKB337-M005 (كابل الإشارة AKB337) من أجل الاتصال عالي الدقة بين وحدات التحكم المستقلة من FCN ووحدات المؤازرة NFGS813، ويوفر التنفيذ المادي والكهربائي المباشر لنقل إشارات التحكم في...

16 يشاهد الناس هذا الآن

التوافر: في الأوراق المالية

رمز المنتج: AKB337-M005
بائع: Yokogawa
فئة: كابل الإشارة
Related Series:

الشحن والإرجاع

توصيل موثوق به في جميع أنحاء العالم

  • شركات الشحن: يتم الشحن عبر DHL أو FedEx أو UPS أو USPS .
  • الشحن: تتم معالجة الطلبات خلال يوم عمل واحد إلى يومين، ويتم شحنها خلال 3 إلى 5 أيام عمل .
  • التتبع: يتم توفير تفاصيل التتبع الكاملة عبر البريد الإلكتروني عند الشحن.

ضمان استرداد الأموال خلال 30 يومًا

  • الضمان: فترة إرجاع لمدة 30 يومًا للمنتجات المتوفرة في المخزون والمغلفة من المصنع.
  • الشروط: يجب أن تكون المنتجات غير مفتوحة وغير مستخدمة وفي عبوتها الأصلية.
  • الأصالة: نضمن أن تكون الأجهزة أصلية 100% .

هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

الأصالة والضمان

  • ضمان أصلي: نحن نوفر فقط قطع غيار أصلية 100%، جديدة تمامًا، ومغلقة من المصنع .
  • تغطية كاملة: كل مكون مدعوم بضمان شامل لمدة 12 شهرًا من تاريخ الشراء.
  • إمكانية التتبع: جميع المنتجات تأتي مع وثائق المصنع الأصلية والملحقات اللازمة للامتثال الكامل للمعايير الصناعية.

الدعم الفني والتوريد

  • مساعدة الخبراء: يقدم فريقنا الفني استشارات مجانية لمساعدتك في التحقق من التوافق مع أنظمة DCS و PLC.
  • مصادر القطع النادرة: متخصصون في المكونات القديمة والتي يصعب العثور عليها من Allen-Bradley و Siemens و ABB و HIMA وغيرها.
  • للاستفسارات المتعلقة بالكميات الكبيرة: تواصلوا معنا على pambo@5gplc.com للحصول على أسعار الكميات الكبيرة أو عروض أسعار المشاريع المخصصة.
عرض تفاصيل المنتج الكاملة

تم تصميم Yokogawa AKB337-M005 (كابل الإشارة AKB337) من أجل الاتصال عالي الدقة بين وحدات التحكم المستقلة من FCN ووحدات المؤازرة NFGS813، ويوفر التنفيذ المادي والكهربائي المباشر لنقل إشارات التحكم في الآلات التوربينية.

تفكيك اللاحقة ومصفوفة النموذج

  • AKB337: التعيين الأساسي للسلسلة لمجموعات كبلات الإشارة المحمية المستخدمة في بيئات وحدة التحكم المستقلة FCN.
  • M005: يحدد الطول المادي للكابل وهو 0.5 متر.

مواصفات الأجهزة

المعلمة المواصفات
النموذج AKB337-M005
العلامة التجارية Yokogawa
الأصل اليابان
الوزن 0.36 كجم
الأبعاد طول 0.5 متر
درجة حرارة التشغيل -10 درجة مئوية إلى 60 درجة مئوية
استهلاك الطاقة غير قابل للتطبيق (مكون غير فعال)
التطبيق الأساسي وحدة تحكم FCN إلى وحدة المؤازرة NFGS813

اتصال التحكم في الآلات التوربينية

تم تحسين AKB337-M005 للحفاظ على سلامة إشارات خرج التيار ±50 مللي أمبير المطلوبة لتحديد موضع صمام المؤازرة بدقة. تستخدم بنية الكابل حماية متعددة النوى لإدارة قمع التداخل بين إشارات الحماية عالية السرعة وحلقات التغذية الراجعة LVDT الحساسة. وهذا يضمن بقاء تغذية موضع التغذية الراجعة ضمن نطاق التسامح المطلوب، مما يمنع عدم الاستقرار في ديناميكيات الدوار أو توقيت استجابة الصمام أثناء عمليات الآلات التوربينية الحرجة.

الأسئلة المتداولة

س: هل يمكن استخدام كابل AKB337-M005 للربط مع وحدات أخرى غير NFGS813؟

ج: لا. تم توصيل AKB337-M005 خصيصًا ليتناسب مع متطلبات ترتيب الأطراف ومقاومة وحدة المؤازرة NFGS813 ومنافذ وحدة التحكم المستقلة FCN المرتبطة بها. قد يؤدي استخدامه مع أجهزة غير متوافقة إلى عدم تطابق الإشارة أو تلف دوائر التغذية الراجعة LVDT.

س: هل درع الكابل مؤرض عند الموصل؟

ج: تم تصميم الدرع بحيث يكون مؤرضًا عبر غلاف موصل الوحدة إلى هيكل وحدة التحكم. تأكد من أن خزانة وحدة التحكم توفر مسارًا منخفض المقاومة إلى أرض الجهاز لتسهيل الحماية الفعالة من التداخل الكهرومغناطيسي.

إرشادات التركيب الميداني

  • التوجيه: حافظ على الفصل المادي بين كابل الإشارة هذا وكابلات إمداد طاقة VFD أو المحرك عالية الطاقة. يمكن أن يؤدي الضوضاء المستحثة من خطوط الطاقة إلى إتلاف إشارات التغذية الراجعة LVDT منخفضة المستوى المستخدمة في التحكم في صمام التوربين.
  • الانحناء: لا تتجاوز الحد الأدنى لنصف قطر الانحناء للكابل. يمكن أن يؤدي الانحناء المفرط إلى تغيير تباعد الموصلات الداخلية، مما يؤدي إلى توهين الإشارة أو تحولات المقاومة.
  • إحكام غلق الموصل: تأكد من إدخال الموصلات بالكامل في منافذ NFGS813 ووحدة التحكم FCN. تحقق من تعشيق آليات القفل لمنع فقدان الإشارة المتقطع بسبب الاهتزاز.
  • التحقق: بعد التركيب، قم بإجراء فحص للجهد الفجوة على إشارة التغذية الراجعة LVDT للتأكد من أن الكابل يوفر مسارًا مستقرًا وخاليًا من الضوضاء كما هو مطلوب من منطق التحكم في وحدة التحكم.
