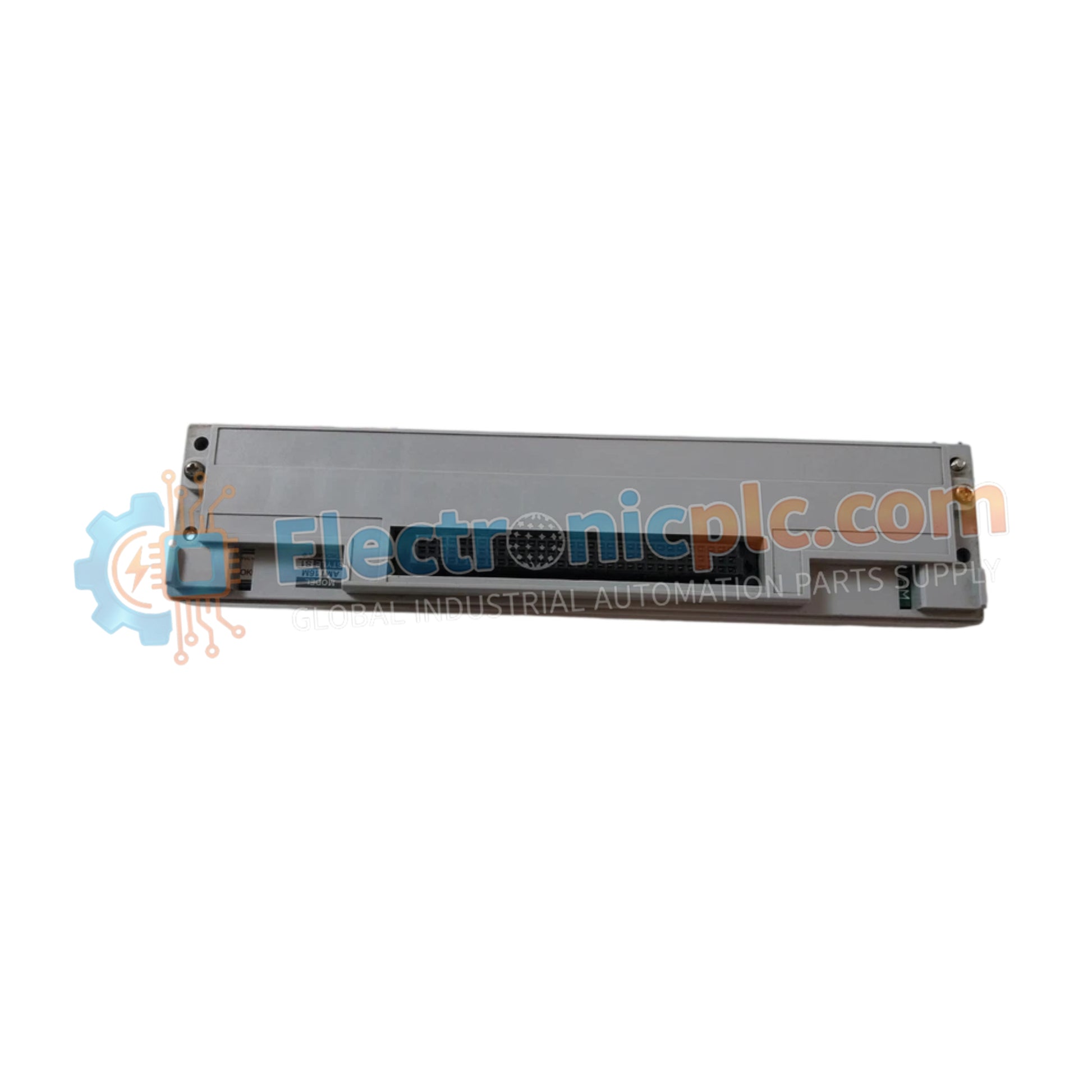

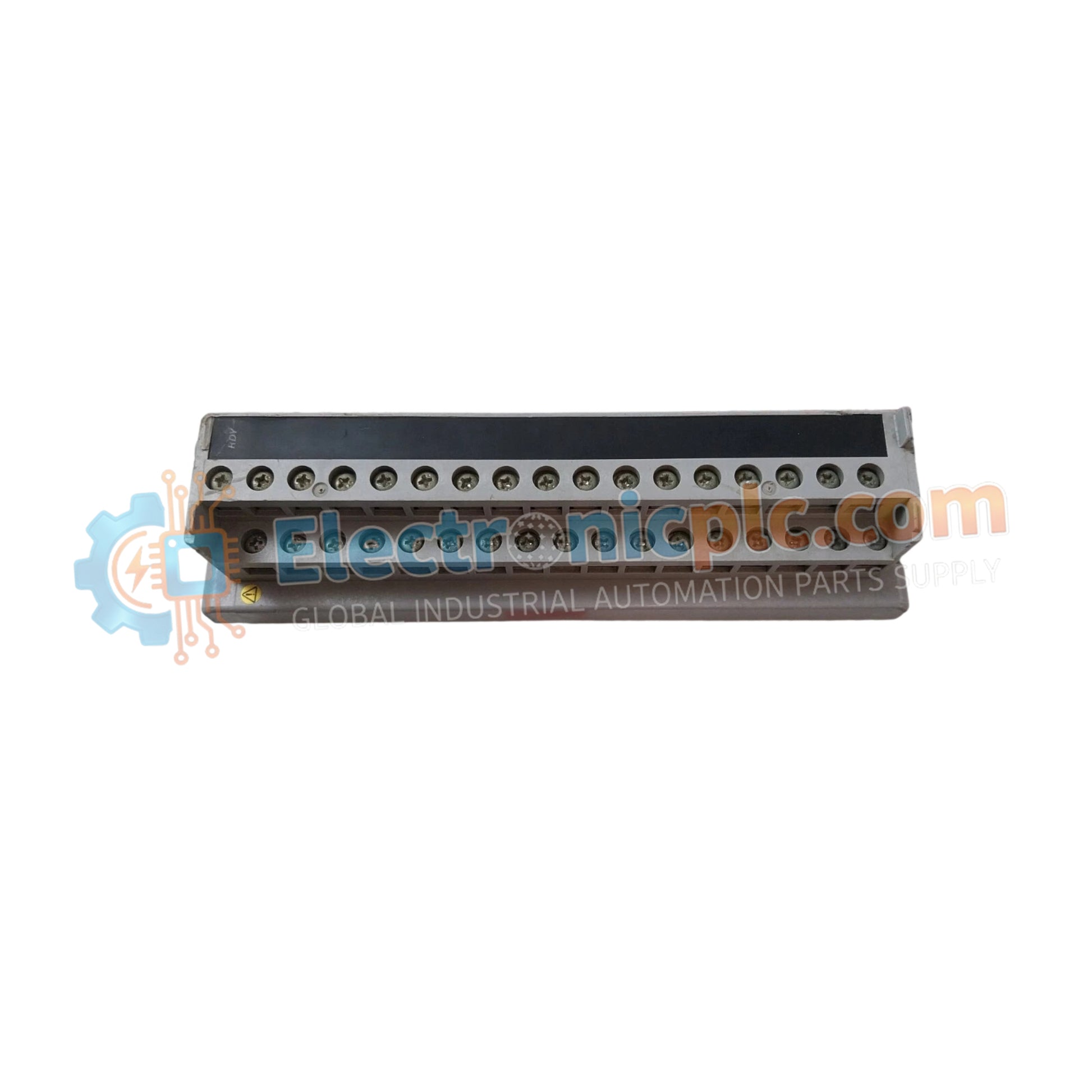

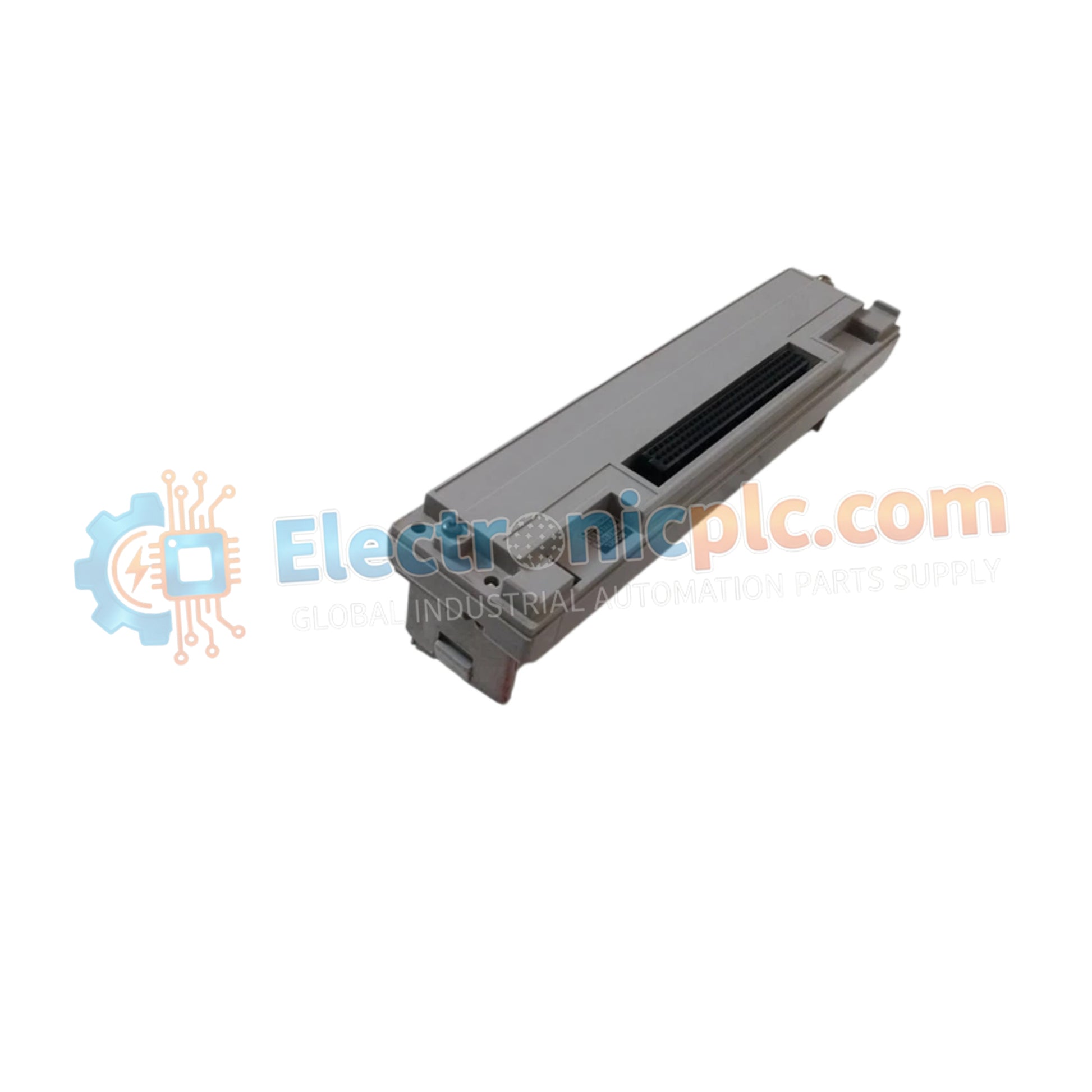

تم تكوين YOKOGAWA AMT16M (وحدة إدخال جهاز الإرسال AMT16M) لاكتساب الإشارات التناظرية عالية الدقة في منصات نظام CENTUM و STARDOM، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لمراقبة جهاز إرسال العملية متعدد النطاقات.

المواصفات الفنية

اتصال حلقة عملية DCS

تتكامل وحدة AMT16M في شبكات التحكم التي تدعم اتصال بروتوكول حلقة HART بجهد 4-20 مللي أمبير، مما يسمح بتعيين بيانات جهاز الإرسال وتشخيص الحالة بسلاسة. للحفاظ على دقة القياس عبر 16 قناة متاحة، يشتمل الهيكل على عزل من قناة إلى قناة. يمنع هذا الفصل الكهربائي بفعالية الحلقات الأرضية وحقن الضوضاء من أجهزة الاستشعار الخارجية، مما يضمن بقاء دورة تحويل A/D ذات 16 بت ضمن عتبة الدقة المحددة البالغة +/- 0.1 %.

الأسئلة المتداولة (FAQ)

س: هل يمكن تغيير نطاق الإدخال أثناء تشغيل الوحدة؟

ج: يتم تخزين إعدادات تكوين النطاق عادةً في ذاكرة غير متطايرة وتتطلب أمرًا على مستوى النظام عبر محطة الهندسة. لا يُنصح بتعديل مقياس الإدخال أثناء قيام الوحدة بمعالجة بيانات العملية الحية لتجنب ارتفاعات الإشارة.

س: كيف يتم حماية الوحدة من التداخل الكهرومغناطيسي (EMI)؟

ج: تم تصميم الوحدة للتركيب على سكة DIN ويجب تثبيتها داخل خزانة معدنية مؤرضة. يجب استخدام كابلات مزدوجة مجدولة ومحمية لجميع حلقات 4-20 مللي أمبير أو الجهد، مع إنهاء الحواجز في الأرض المشتركة للخزانة لضمان سلامة الإشارة.

إرشادات التثبيت الميداني

• التركيب: قم بتثبيت AMT16M على سكة DIN قياسية 35 مم. تأكد من التوجيه الأفقي للحفاظ على التشتت الحراري الأمثل عبر الدوائر الداخلية ضمن نطاق -20 درجة مئوية إلى 60 درجة مئوية.
• الأسلاك: قم بتوصيل أجهزة الإرسال الميدانية باستخدام مقاييس الأسلاك المناسبة (عادةً من 0.5 مم إلى 1.5 مم). تأكد من إحكام توصيل طرف المسمار لتقليل مقاومة التلامس، مما قد يؤثر على دقة قياس 0-10 فولت و 1-5 فولت.
• مصدر الطاقة: قم بتوفير مصدر طاقة ثابت بجهد 24 فولت تيار مستمر. استخدم مصدرًا منظمًا مخصصًا إذا تم تركيب وحدات متعددة في نفس الرف لمنع انخفاضات الجهد أثناء فحص القنوات في أوقات الذروة.
• التأريض: تأكد من توصيل سكة DIN أو طرف التأريض للوحدة بقضيب التأريض الوقائي (PE) للمنشأة. هذا ضروري للحفاظ على خصائص العزل الغلفاني والحماية من أحداث الارتفاع المفاجئ في الوضع المشترك.
