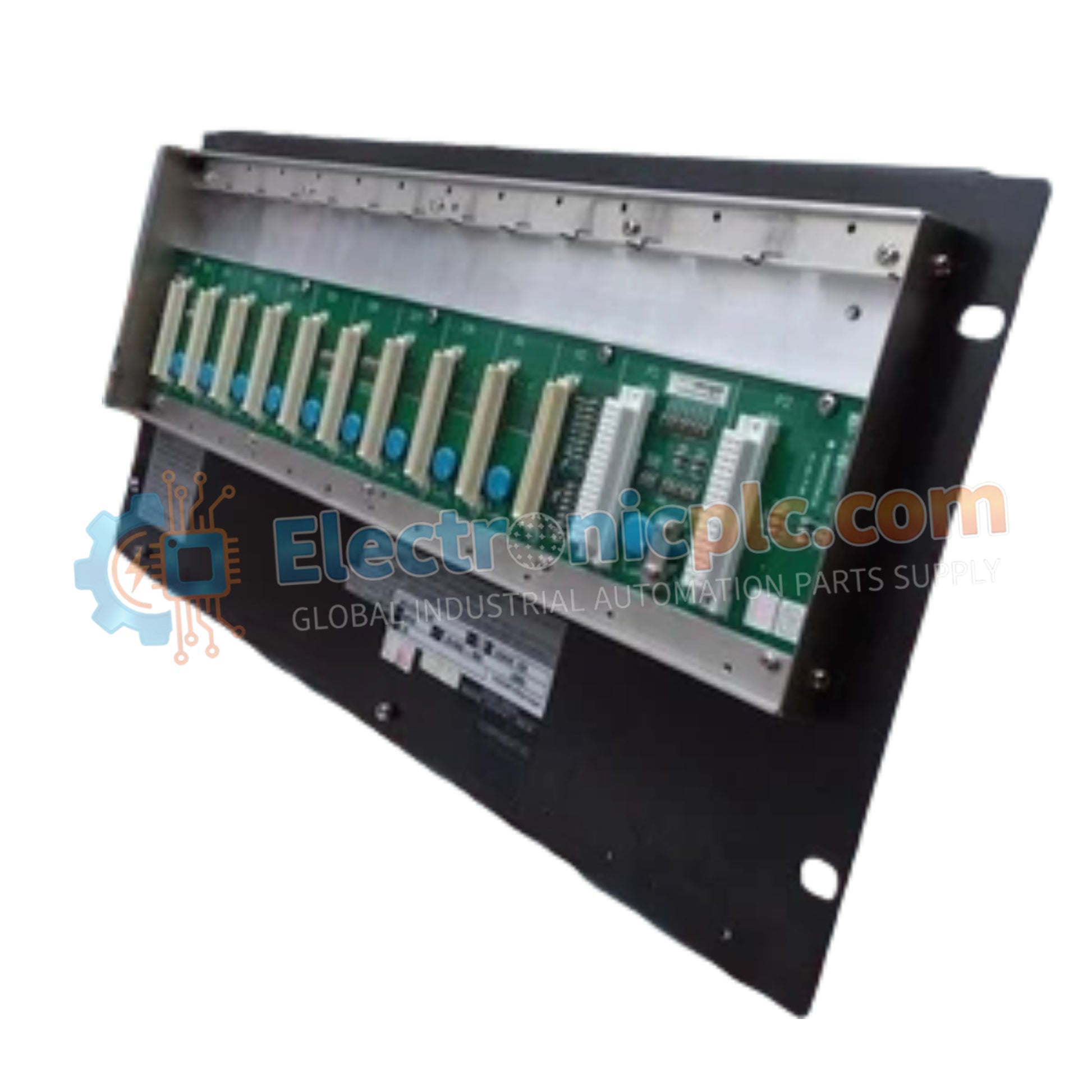

تم تكوين Yokogawa ANR10D-420 S1 (وحدة واجهة العقدة ANR10D) لتبادل البيانات عالي الموثوقية ضمن أنظمة التحكم الموزعة (DCS) من CENTUM VP، وتُعد بمثابة جسر حاسم لاتصال ناقل ER، مما يسهل التفاعل في الوقت الفعلي بين عقد الإدخال/الإخراج المثبتة في الموقع وهندسة التحكم المركزية.

تفكيك اللاحقة ومصفوفة النموذج

• ANR10D: تسمية النموذج الأساسي لسلسلة وحدات واجهة ناقل ER.
• 420: رمز التكوين الذي يشير إلى نطاق إدخال طاقة التيار المتردد المحدد وتخطيط واجهة الناقل.
• S1: مستوى المراجعة الذي يحدد تكرار الأجهزة وتوافق البرامج الثابتة لبيئات CENTUM VP DCS الحالية.

مواصفات الأجهزة

اتصال ناقل ER وتكامل النظام

تعمل ANR10D-420 S1 كمركز اتصال مركزي، وتدير التدفق الحتمي للبيانات عبر ناقل ER. من خلال توفير واجهة مستقرة بين ناقل الإدخال/الإخراج ومحطة التحكم، فإنها تضمن أن حزم بيانات العملية تحافظ على سلامة توقيتها، وهو أمر ضروري لعمليات المصنع المستقرة. تم تعزيز بنية الوحدة على وجه التحديد للعمل في البيئات الصناعية ذات الرطوبة العالية ودرجات الحرارة المتغيرة، مما يحمي الدوائر المنطقية الداخلية من المخاطر الصناعية الشائعة.

الأسئلة المتداولة

س: هل يمكن تشغيل هذه الوحدة بجهد 110 فولت تيار متردد إذا تغيرت البنية التحتية للمصنع؟

ج: تم تصنيف ANR10D-420 S1 صراحة لجهد 220-240 فولت تيار متردد. قد يؤدي تشغيل الوحدة خارج نطاق الجهد المحدد هذا إلى فشل مصدر الطاقة الداخلي أو سلوك تحكم غير متوقع. تأكد من أن مصدر الطاقة يطابق مواصفات الوحدة قبل التثبيت النهائي.

س: هل وحدة واجهة العقدة هذه قابلة للتبديل السريع؟

ج: لا. نظرًا لاستهلاك الطاقة العالي (260 فولت أمبير) والطبيعة الحرجة لاتصال ناقل ER، يجب عدم إزالة الوحدة أو إدخالها أثناء تشغيل الطاقة. تأكد من اتباع إجراءات إيقاف التشغيل الكامل والقفل/الوسم أثناء أي أنشطة صيانة.

إرشادات التثبيت الميداني

• تكوين الرف: نظرًا للأبعاد (عرض 438 مم)، تم تصميم الوحدة للتركيب على رف قياسي مقاس 19 بوصة. تأكد من أن الرف يوفر دعمًا هيكليًا كافيًا لوزن 4.5 كجم ويتضمن تأريضًا مناسبًا إلى شريط التأريض الرئيسي.
• إدارة الكابلات: قم بتوجيه كابلات ناقل ER عبر قنوات أو صواني مخصصة. نظرًا لحساسية اتصال الناقل عالي السرعة، حافظ على مسافة لا تقل عن 300 مم من كابلات طاقة التيار المتردد عالية التيار للتخفيف من مشاكل التداخل الكهرومغناطيسي/الترددي.
• البيئة: بينما تدعم الوحدة بيئات الرطوبة العالية (تصل إلى 95% رطوبة نسبية)، يجب تثبيتها في حالة غير مكثفة. إذا تم تثبيتها في موقع عرضة لتغيرات مفاجئة في درجة الحرارة، فتأكد من أن الخزانة يتم التحكم في مناخها بشكل صحيح لمنع تراكم الرطوبة الداخلية.
• التهوية: حافظ على مسافة لا تقل عن 100 مم فوق وتحت الوحدة لتسهيل تبديد حمل الحرارة البالغ 260 فولت أمبير. يعد تدفق الهواء المناسب أمرًا بالغ الأهمية لموثوقية المكونات على المدى الطويل.
