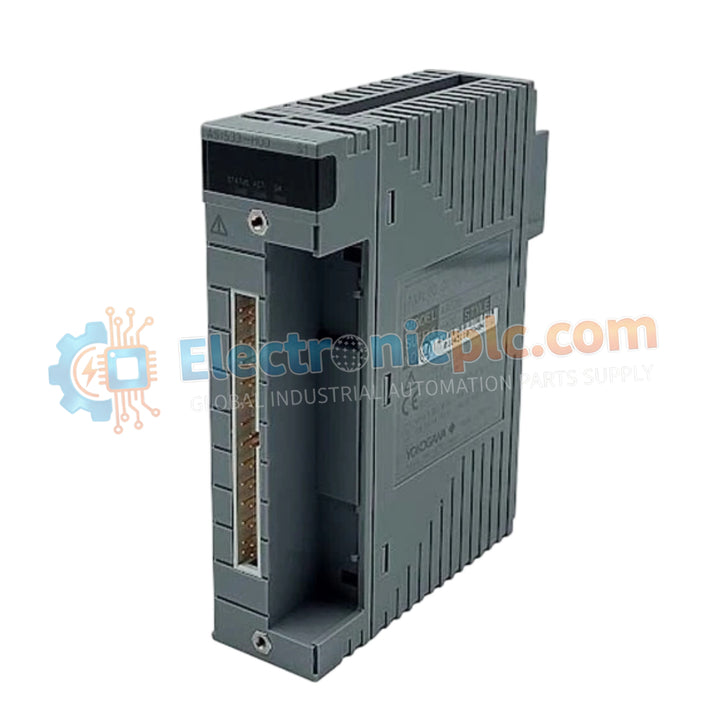

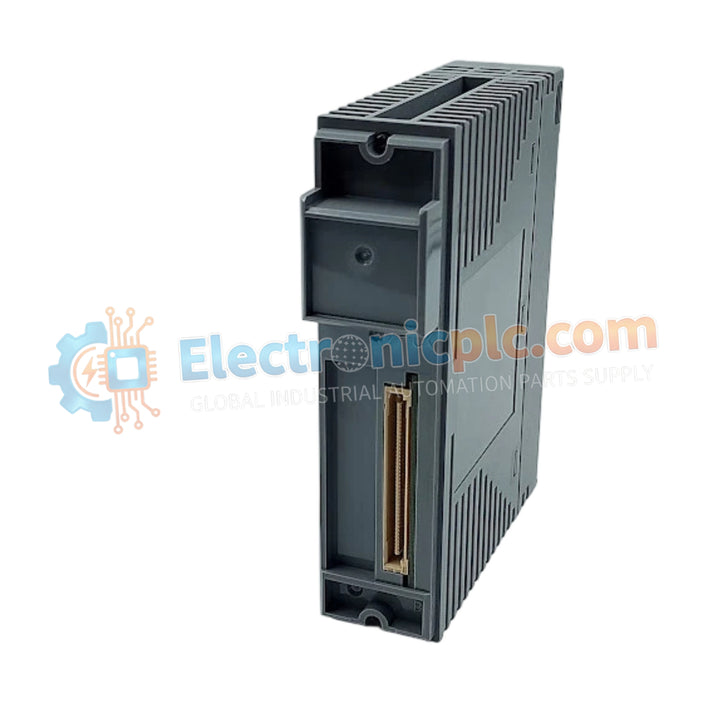

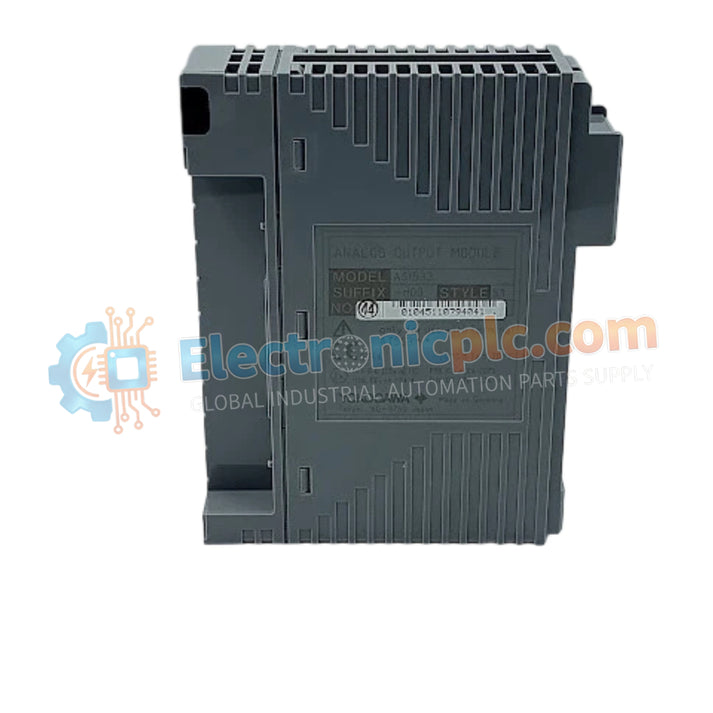

وحدة الخرج التناظري Yokogawa ASI533-S

وحدة الخرج التناظري Yokogawa ASI533-S

تم تكوين وحدة Yokogawa ASI533-S (وحدة الإخراج التناظري ASI533-S) لتنفيذ إشارة الإخراج التناظري الدقيقة في أنظمة CENTUM VP ومنصات Yokogawa DCS ذات الصلة، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تصنيف اللاحقة ومصفوفة...

27 يشاهد الناس هذا الآن

التوافر: الكمية المتبقية: 50

رمز المنتج: ASI533-S
بائع: Yokogawa
فئة: وحدة الإخراج التناظري
Related Series:

الشحن والإرجاع

توصيل موثوق به في جميع أنحاء العالم

  • شركات الشحن: يتم الشحن عبر DHL أو FedEx أو UPS أو USPS .
  • الشحن: تتم معالجة الطلبات خلال يوم عمل واحد إلى يومين، ويتم شحنها خلال 3 إلى 5 أيام عمل .
  • التتبع: يتم توفير تفاصيل التتبع الكاملة عبر البريد الإلكتروني عند الشحن.

ضمان استرداد الأموال خلال 30 يومًا

  • الضمان: فترة إرجاع لمدة 30 يومًا للمنتجات المتوفرة في المخزون والمغلفة من المصنع.
  • الشروط: يجب أن تكون المنتجات غير مفتوحة وغير مستخدمة وفي عبوتها الأصلية.
  • الأصالة: نضمن أن تكون الأجهزة أصلية 100% .

هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.

الأصالة والضمان

  • ضمان أصلي: نحن نوفر فقط قطع غيار أصلية 100%، جديدة تمامًا، ومغلقة من المصنع .
  • تغطية كاملة: كل مكون مدعوم بضمان شامل لمدة 12 شهرًا من تاريخ الشراء.
  • إمكانية التتبع: جميع المنتجات تأتي مع وثائق المصنع الأصلية والملحقات اللازمة للامتثال الكامل للمعايير الصناعية.

الدعم الفني والتوريد

  • مساعدة الخبراء: يقدم فريقنا الفني استشارات مجانية لمساعدتك في التحقق من التوافق مع أنظمة DCS و PLC.
  • مصادر القطع النادرة: متخصصون في المكونات القديمة والتي يصعب العثور عليها من Allen-Bradley و Siemens و ABB و HIMA وغيرها.
  • للاستفسارات المتعلقة بالكميات الكبيرة: تواصلوا معنا على pambo@5gplc.com للحصول على أسعار الكميات الكبيرة أو عروض أسعار المشاريع المخصصة.
عرض تفاصيل المنتج الكاملة

تم تكوين وحدة Yokogawa ASI533-S (وحدة الإخراج التناظري ASI533-S) لتنفيذ إشارة الإخراج التناظري الدقيقة في أنظمة CENTUM VP ومنصات Yokogawa DCS ذات الصلة، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

تصنيف اللاحقة ومصفوفة النموذج

  • ASI533: تسمية النموذج الأساسي لوحدة الأجهزة ذات 8 قنوات للإخراج التناظري.
  • -S: لاحقة مراجعة بناء الأجهزة القياسية تشير إلى الدرجة الصناعية البيئية القياسية.

مواصفات الأجهزة

المعلمة المواصفات
النموذج ASI533-S
العلامة التجارية Yokogawa
الأصل اليابان
الوزن 0.30 كجم
الأبعاد 282 مم × 210 مم × 20 مم
درجة حرارة التشغيل النطاق الصناعي القياسي (-20 إلى 70 درجة مئوية ضمنيًا من مواصفات الانجراف)
استهلاك الطاقة تيار مستمر 5 فولت: 150 مللي أمبير؛ تيار مستمر 24 فولت: 350 مللي أمبير
قنوات الإخراج 8 قنوات (معزولة بشكل فردي)
إشارة الإخراج 4 إلى 20 مللي أمبير تيار مستمر (يدعم اتصال HART)
مقاومة الحمل 0 إلى 750 أوم عند 20 مللي أمبير؛ 0 إلى 600 أوم عند 23 مللي أمبير
وقت الاستجابة وقت استجابة الخطوة 100 مللي ثانية؛ فترة تحديث البيانات 10 مللي ثانية

بروتوكول حلقة HART 4-20 مللي أمبير

تقوم الوحدة بتنفيذ بروتوكول اتصال حلقة HART 4-20 مللي أمبير الدقيق عبر جميع القنوات الثمانية، وتشغل المحركات وصمامات التحكم بحد أقصى لتيار الإخراج يبلغ 23 مللي أمبير. يحمي العزل الفردي من قناة إلى قناة والعزل الجلفاني 1500 فولت تيار متردد الدوائر الداخلية للتحكم من حلقات الأرضية الجانبية للمجال وارتفاعات الجهد العابرة. تعوض دائرة تعويض الوصلة الباردة وقمع الانجراف دقة تبلغ ± 48 ميكرو أمبير تحت ظروف التشغيل الاسمية.

الأسئلة المتداولة

س: هل تدعم وحدة ASI533-S التبديل السريع أثناء تنفيذ وحدة تحكم CENTUM VP النشطة؟

ج: نعم، عند التثبيت ضمن بنية عقدة ولوحة أساسية متكررة تدعم الصيانة عبر الإنترنت، يمكن استبدال الوحدة دون إيقاف عمليات النظام.

س: كيف يتم توزيع طاقة اللوحة الخلفية عبر القضبان الداخلية أثناء التشغيل بالحمل الكامل؟

ج: تسحب الوحدة تيارًا أقصى يبلغ 150 مللي أمبير من ناقل النظام 5 فولت تيار مستمر و 350 مللي أمبير من قضيب الإمداد الخارجي 24 فولت تيار مستمر.

إرشادات التركيب الميداني

  • قم بتركيب الوحدة بإحكام على سكة DIN المخصصة أو مثبت اللوحة داخل خزانة عقدة CENTUM VP.
  • قم بتوصيل أسلاك الحلقة الميدانية بكتل الأطراف، مع ضمان الحماية والتأريض المناسبين لمنع التداخل الكهرومغناطيسي.
  • تحقق من أن درجات حرارة اللوحة المحيطة وملفات تعريف تبديد الحرارة تتوافق مع حدود التشغيل المحددة قبل تشغيل النظام.
