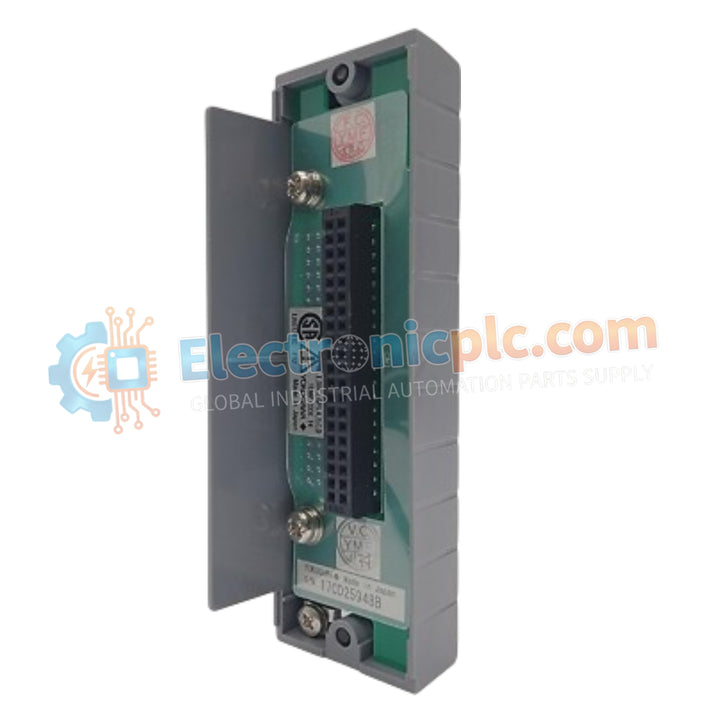

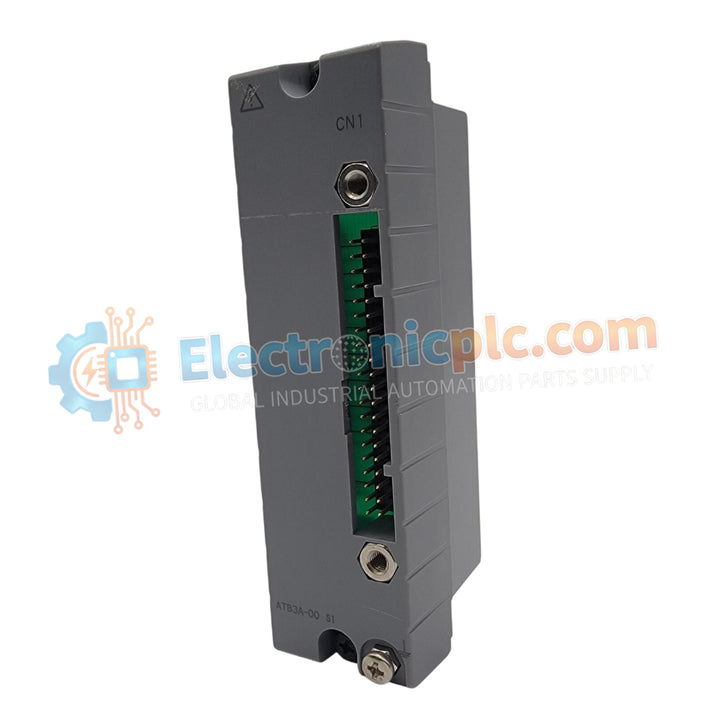

تم تصميم Yokogawa ATB3A-00 (كتلة طرف الضغط ATB3A) لتوفير دقة في ربط الإشارات في أنظمة التحكم CENTUM VP، وتوفر تنفيذًا فيزيائيًا/كهربائيًا مباشرًا لتوزيع إشارات الضغط.
| المعلمة | المواصفات |
|---|---|
| الموديل | ATB3A-00 |
| العلامة التجارية | Yokogawa |
| الأصل | اليابان |
| الوزن | 0.2 كجم |
| الأبعاد | 114 مم × 32.6 مم × 38.8 مم |
| درجة حرارة التشغيل | -40 درجة مئوية إلى 85 درجة مئوية |
| استهلاك الطاقة | 24 VDC |
| الحد الأقصى للضغط | 1000 رطل لكل بوصة مربعة |
| مقاومة التلامس | < 1 أوم |
| جهد العزل | 500 VAC |
| نوع الاتصال | اتصال أحادي متكرر |
يستخدم ATB3A-00 بنية طرفية موحدة لضمان التوافق مع متطلبات بروتوكول حلقة HART 4-20 مللي أمبير عند دمجه في أطر عمل DCS. تحافظ الوحدة على عزل من قناة إلى قناة داخل مجموعة الأطراف لمنع التداخل وتداخل الإشارة بين الحلقات المجاورة. علاوة على ذلك، يدعم التصميم منطق تكامل تعويض الوصلة الباردة (CJC) عند استخدامه بالقرب من عقد تحويل درجة الحرارة إلى الضغط، مما يضمن بقاء متغير العملية الأساسي مستقرًا عبر الواجهة دون إحداث أخطاء في قياس الحرارة.
س: هل يدعم ATB3A-00 التبديل السريع أثناء التشغيل النشط؟
ج: لا. بينما تستخدم الوحدة محول واجهة KS بدون أدوات للتركيب، فإن فصل كتلة الأطراف أثناء تنشيط حلقة الضغط يمكن أن يسبب أعطالًا في دائرة الإشارة المفتوحة في DCS. يجب عزل الطاقة قبل الصيانة.
س: هل كتلة الأطراف متوافقة مع خزانات المجال ذات الاهتزاز العالي؟
ج: نعم. تم تصميم هيكل البولي كربونات للتركيب الصلب عبر واجهة KS. تأكد من أن ألسنة القفل مثبتة بالكامل لمنع التعب الميكانيكي وارتخاء الأطراف أثناء التشغيل المطول.
