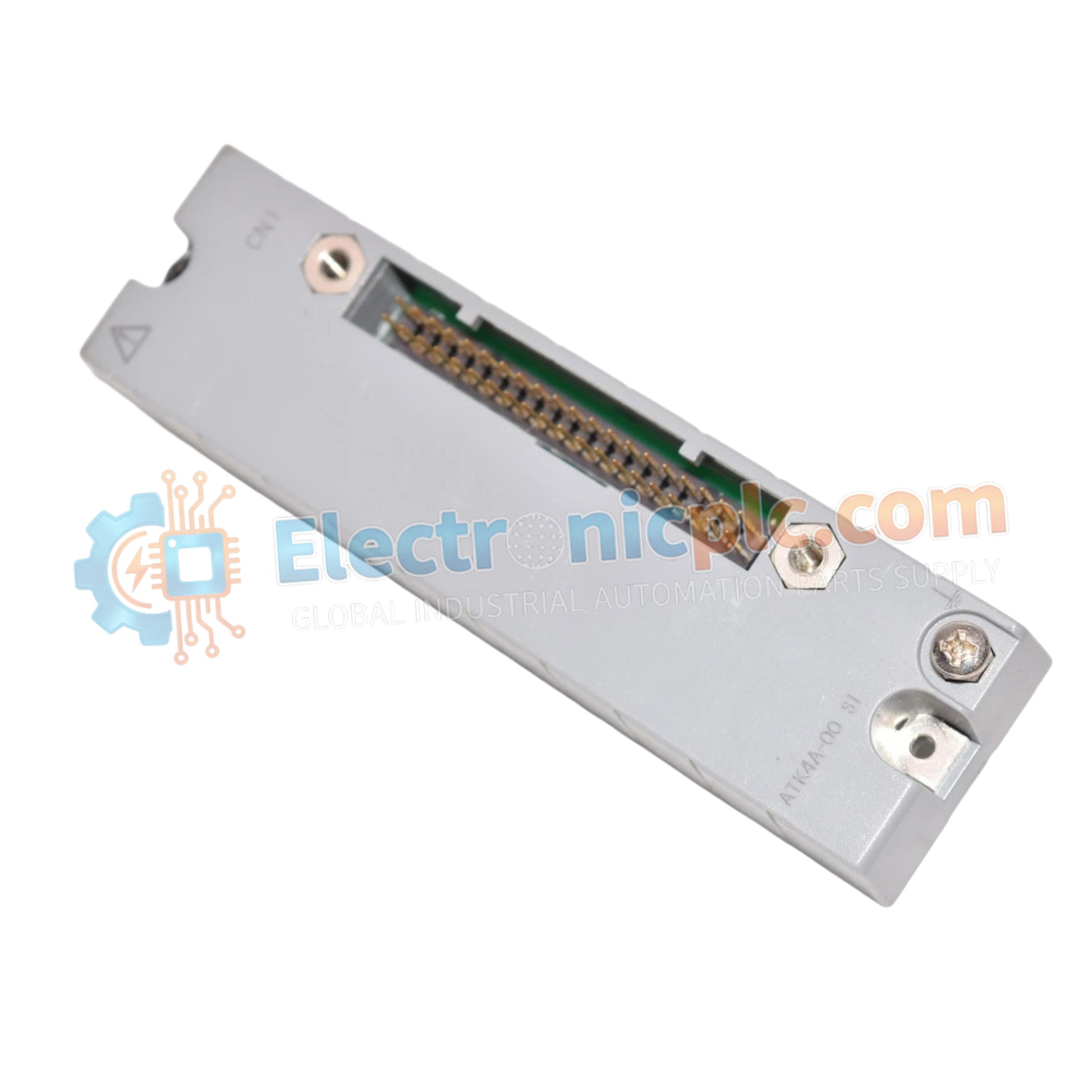

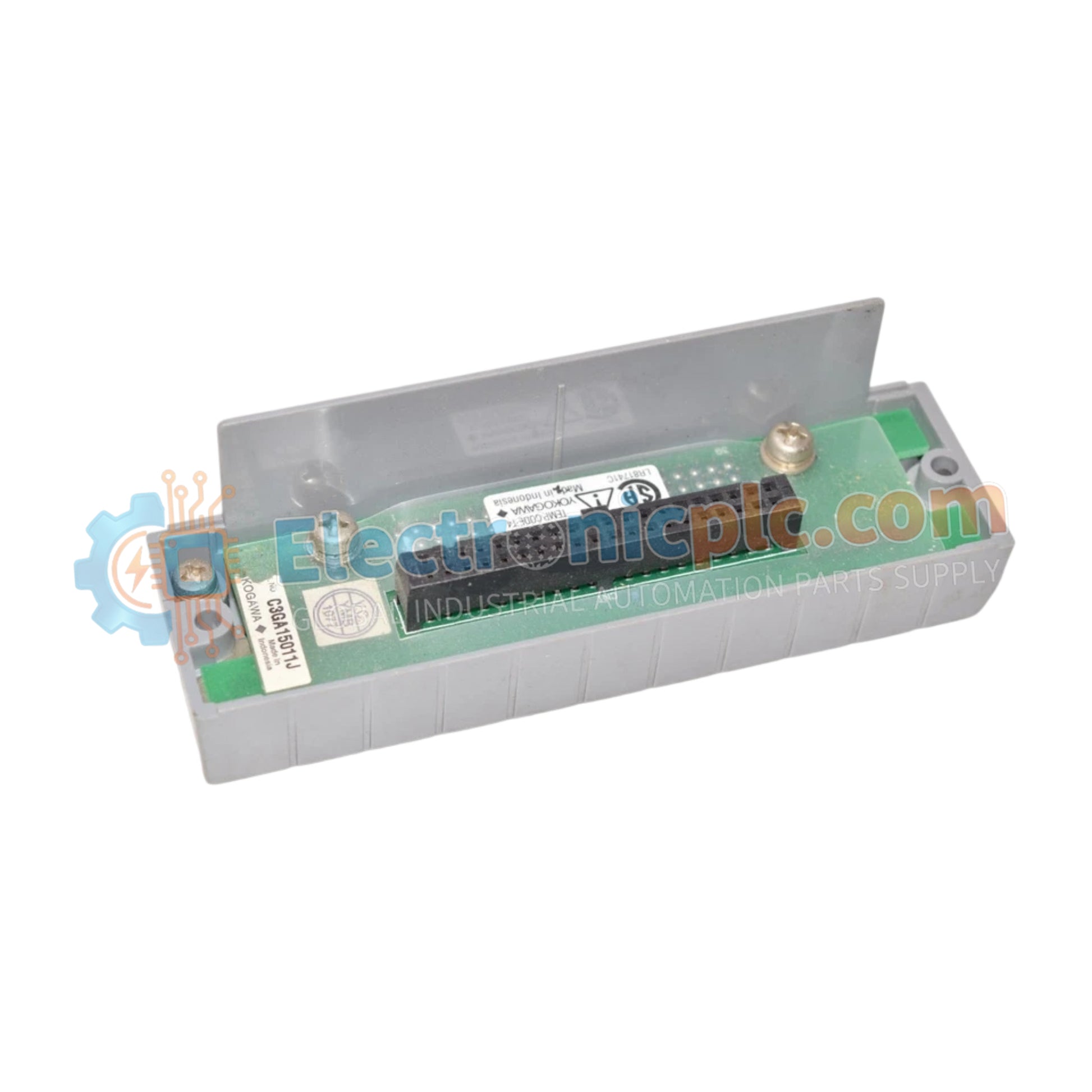

صُمم Yokogawa ATK4A (محول واجهة كابل ATK4A KS) للتوصيل بإشارة تناظرية بين الأجهزة الميدانية وأنظمة التحكم من Yokogawa، ويوفر تنفيذًا ماديًا/كهربائيًا مباشرًا.

توضيح اللاحقة ومصفوفة النموذج

• ATK4A: تسمية النموذج الأساسي لمجموعة أجهزة محول واجهة كابل KS التي تدعم تكوينات إشارة تناظرية 16 نقطة أو 8 نقاط.
• بناء قياسي: تصنيف حاوية صناعية قياسية بحماية IP54.

المواصفات الفنية

بروتوكول حلقة 4-20 مللي أمبير HART

يسهل محول الواجهة نقل الإشارة التناظرية الموثوق به لحلقات التيار المستمر 4-20 مللي أمبير وإشارات أجهزة القياس 1-5 فولت تيار مستمر، مما يضمن الحد الأدنى من تدهور الإشارة بين مستشعرات الحقل وبطاقات الإدخال/الإخراج لنظام التحكم. يمنع توجيه المسار الجلفاني والدرع الطرفي القوي التداخل الكهرومغناطيسي، مما يحافظ على سلامة الحلقة عبر مسارات الإشارة التناظرية متعددة النقاط.

الأسئلة المتكررة

س: هل يتطلب محول ATK4A طاقة خارجية لتشغيل دوائره الداخلية السلبية؟

ج: يتوافق المحول مع متطلبات توزيع طاقة الحلقة القياسية 24 VDC المرتبطة بالمرسلات الحقلية المتصلة والقنوات التناظرية لنظام التحكم.

س: ما هي أنواع كابلات التوصيل المتوافقة مع محول واجهة ATK4A؟

ج: صُممت الوحدة للاتصال مباشرة باستخدام كابلات KS1 و KS2 الجاهزة لتوزيع الإشارة 16 نقطة أو 8 نقاط.

إرشادات التركيب الميداني

• ثبت المحول بإحكام داخل اللوحة أو الحاوية المخصصة، مع ضمان الحفاظ على متطلبات تصنيف الحماية IP54 ضد تسرب الرطوبة والغبار.
• وصل كابلات KS1 أو KS2 الجاهزة بإحكام إلى أطراف المحول، مع التحقق من محاذاة الدبوس الصحيحة والتثبيت الآمن.
• تأكد من أن درجات حرارة التشغيل المحيطة تظل ضمن نطاق -10 إلى 60 درجة مئوية وحافظ على التأريض المناسب لدرع الإشارة.
