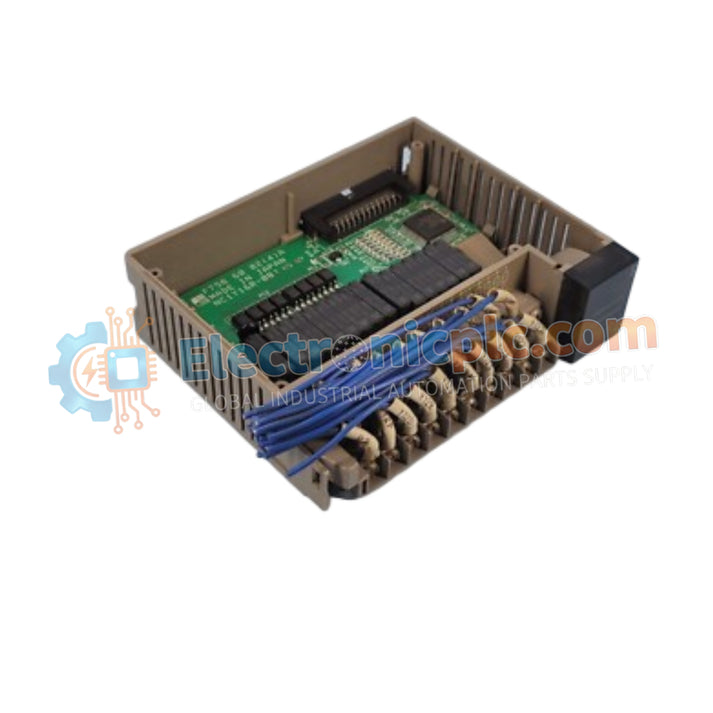

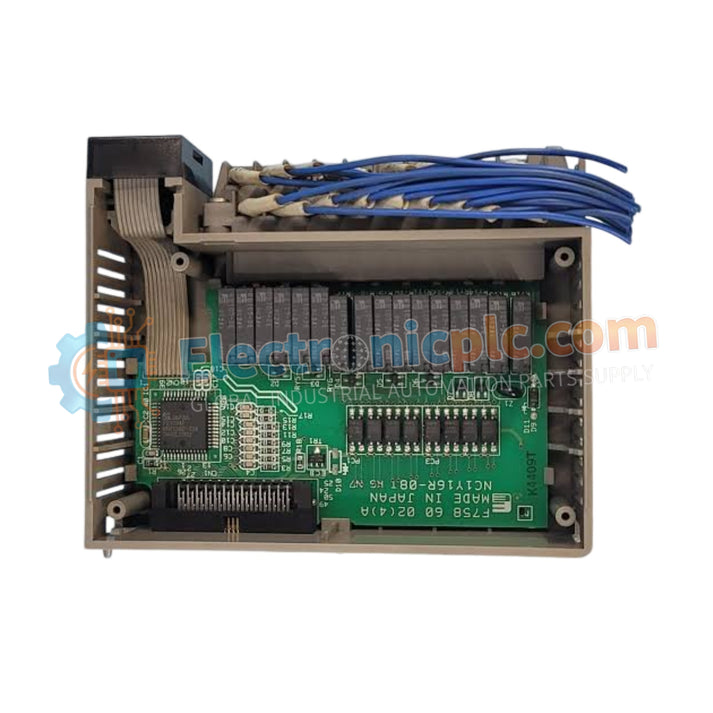

تم تصميم Yokogawa NC1Y16R-08 (وحدة الإخراج الرقمي NC1Y16R-08) لتوزيع الإشارات عالية الكثافة ضمن بنيات PLC، ويوفر تنفيذًا ماديًا وكهربائيًا مباشرًا لتبديل حالة التحكم القائم على المرحل بـ 16 قناة.

المواصفات الفنية

تحجيم كثافة الإدخال/الإخراج وأداء اللوحة الخلفية

تم تحسين بنية NC1Y16R-08 للتحكم الرقمي القوي ضمن منصات Yokogawa FA-M3 و STARDOM، مما يسهل تحجيم كثافة الإدخال/الإخراج بكفاءة لتطبيقات المجال القائمة على المرحل. تدير الوحدة انتشار حالة الخرج الحتمية، مما يضمن بقاء سرعة الاتصال بحافلة اللوحة الخلفية متزامنة مع وحدة التحكم الرئيسية. يتميز تصميم الأجهزة بمجموعتين من 8 نقاط، كل منها تشترك في مسار رجوع مشترك، مما يبسط التوصيلات في تجميعات الخزانات المعيارية. من خلال الحفاظ على العزل بين ملفات المرحل ومنطق اللوحة الخلفية، تمنع الوحدة ردود الفعل الكهربائية المحتملة أو العابرين من التأثير على الأداء الحتمي لمعالج التحكم.

الأسئلة المتداولة

س: هل يمكن استبدال مرحلات الخرج في الميدان إذا تعطلت نقطة؟

ج: لا. المرحلات مدمجة في دوائر الوحدة. في حالة حدوث عطل في نقطة ما بسبب لحام تلامس المرحل أو إجهاد الملف، يجب استبدال الوحدة بأكملها للحفاظ على سلامة حلقة التحكم في الأمان.

س: كيف يجب تهيئة الأطراف المشتركة لتطبيقات الجهد المختلط؟

ج: تدعم الوحدة 8 نقاط لكل مجموعة مشتركة. إذا تم استخدام جهود أو مراحل مختلفة، فتأكد من فصلها إلى مجموعات مشتركة منفصلة؛ لا تقم أبدًا بربط مصادر جهد مختلفة عبر الطرف المشترك نفسه لمنع حدوث حالات قصر دائرة خطرة.

إرشادات التركيب الميداني

1. تأكد من فصل الطاقة عن مصدر الإمداد الميداني قبل توصيل الأسلاك بالكتلة الطرفية لمنع الصدمات الكهربائية أو التنشيط غير المقصود للأحمال المتصلة.
2. تأكد من أن إجمالي سحب التيار لكل مجموعة مشتركة لا يتجاوز 8 أمبير لمنع التدهور الحراري للآثار الداخلية.
3. استخدم مانع زيادة التيار الخارجي (مثل ثنائيات الارتداد لأحمال التيار المستمر أو الفاريستور لأحمال التيار المتردد) عند تشغيل الأجهزة الحثية لحماية تلامسات المرحل من التآكل ونقل المواد.
4. وجه أسلاك إشارة الخرج بعيدًا عن كابلات البيانات عالية السرعة لمنع اقتران التداخل الكهرومغناطيسي الذي قد يسبب ضوضاء إشارة متقطعة على وحدات الإدخال المجاورة.
5. ثبت الوحدة على رف اللوحة الخلفية وتأكد من إحكام ربط جميع التوصيلات الميدانية وفقًا لمواصفات الكتلة الطرفية لضمان الاستقرار الميكانيكي على المدى الطويل.
