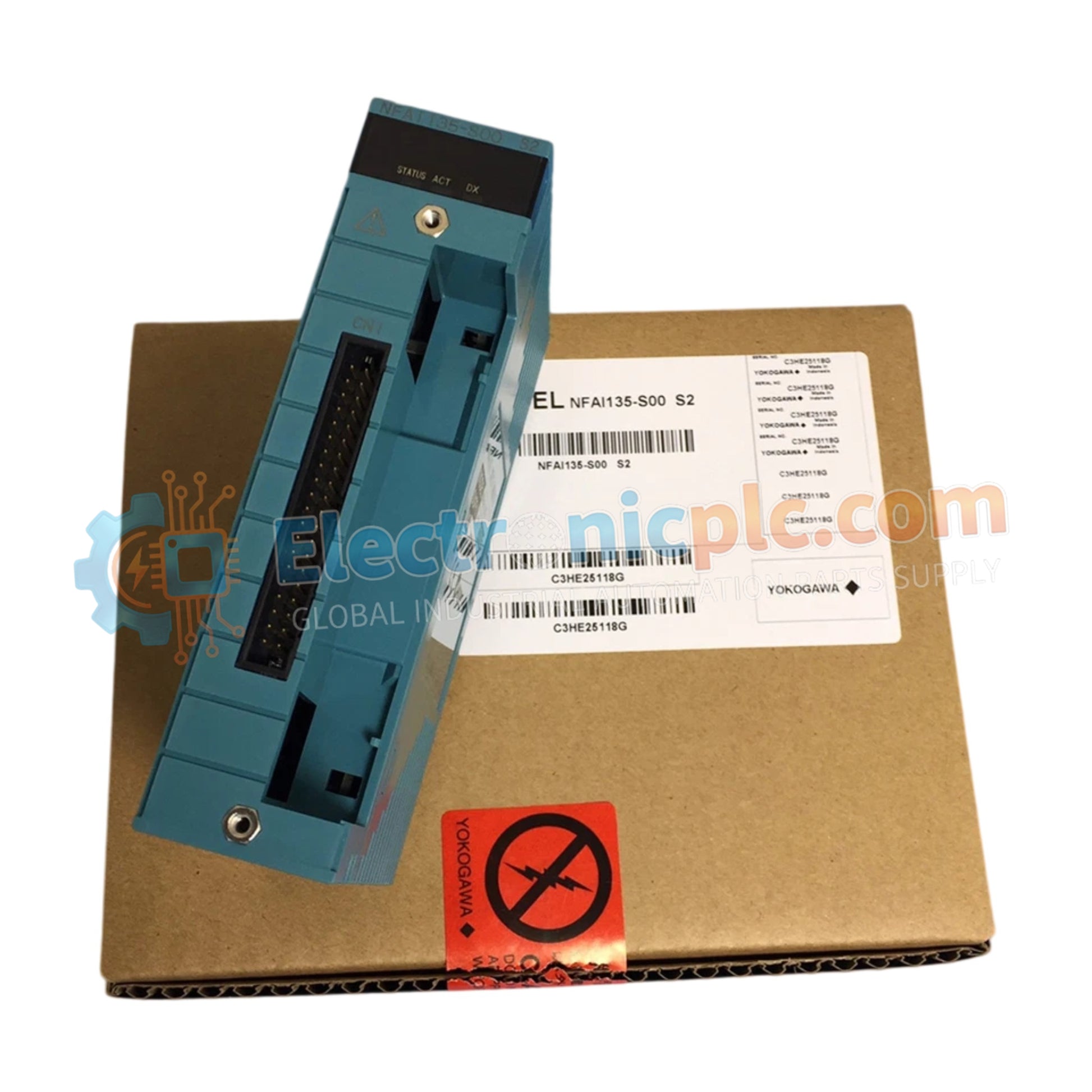

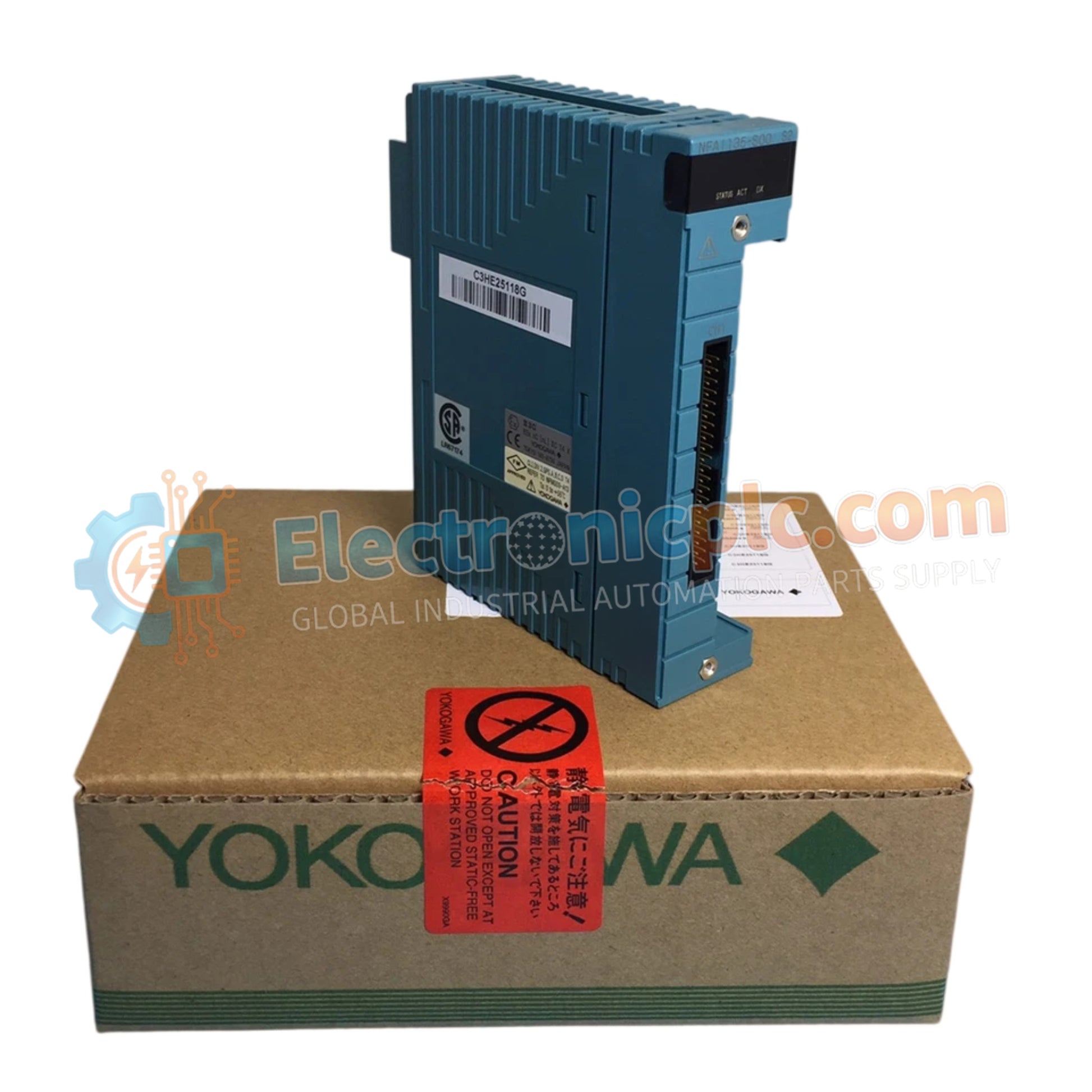

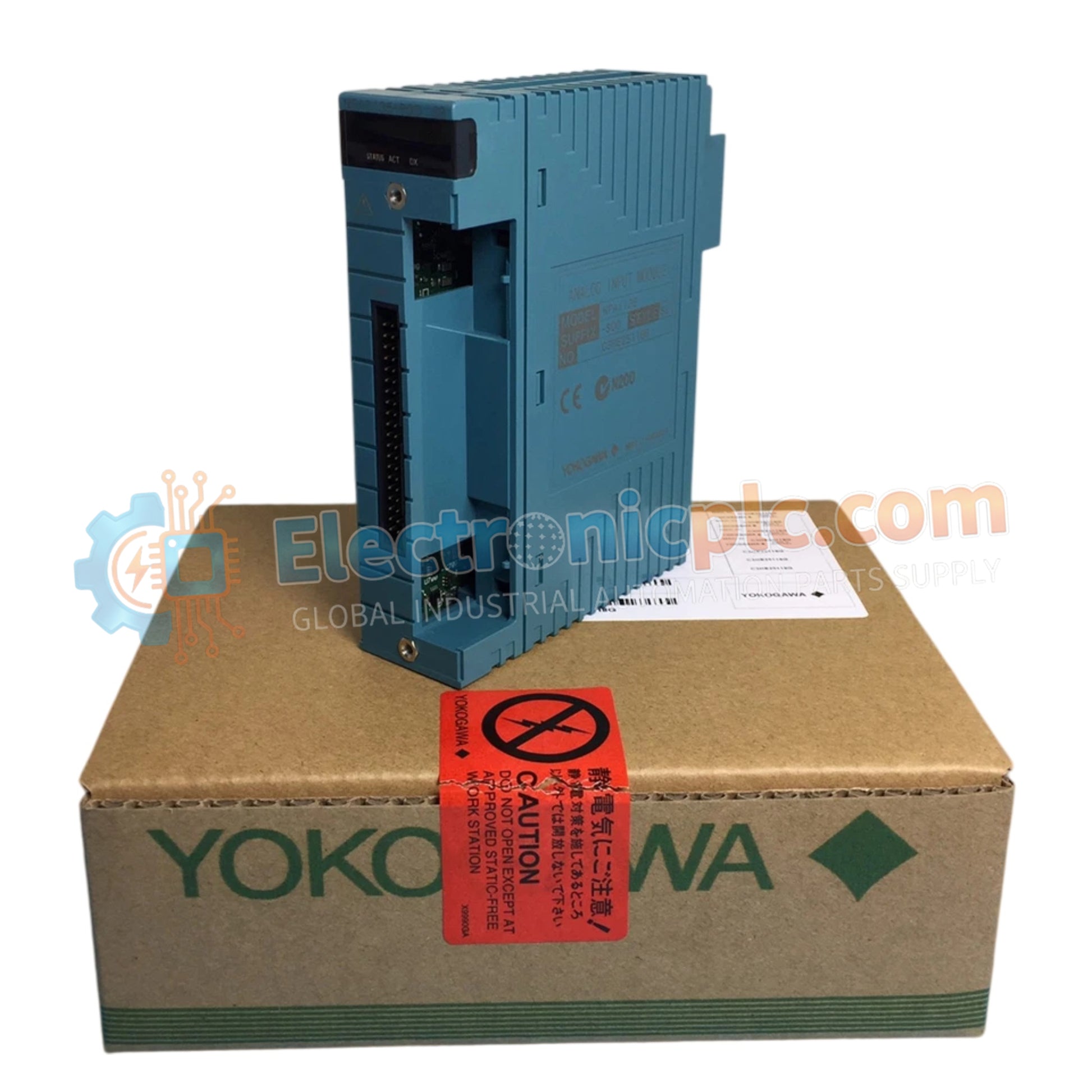

تم تكوين Yokogawa NFAI135-S50 (وحدة الإدخال التناظرية NFAI135) للحصول على إشارة عالية الكثافة في منصات التحكم المستقلة STARDOM FCN/FCJ، ويوفر هذا الجهاز تنفيذًا كهربائيًا مباشرًا لحلقات التيار التناظري ذات 8 قنوات. تسهل هذه الوحدة التحويل الدقيق لمدخلات 4-20 مللي أمبير مع الحفاظ على السلامة الجلفانية بين قنوات الإشارة واللوحة الخلفية للنظام الداخلي لمنع انتشار الضوضاء النمطية المشتركة.

توضيح اللاحقة ومصفوفة النموذج

المواصفات الفنية

أجهزة DCS وعزل القنوات

يستخدم NFAI135-S50 عزلًا جلفانيًا لتوفير تصنيف جهد تحمل يبلغ 500 فولت تيار متردد بين القنوات الفردية وبين القنوات وحافلة النظام. تمنع هذه البنية بشكل فعال الحلقات الأرضية في التركيبات واسعة النطاق. تدعم الوحدة أجهزة الإرسال التي تعمل بالحلقة، وتوفر جهد إمداد من 20.2 إلى 29.3 فولت تيار مستمر بحد تيار يبلغ 25 مللي أمبير لكل قناة. مع مواصفات الانجراف الحراري البالغة 0.01% لكل درجة مئوية، تضمن الوحدة استقرار القياس في الظروف الصناعية المحيطة المتغيرة.

الأسئلة الشائعة

س: هل يدعم NFAI135-S50 التبديل السريع أثناء تشغيل وحدة التحكم STARDOM؟

ج: لا، يجب إزالة الوحدة أثناء فصل مصدر الطاقة للوحدة الأساسية المحددة لمنع احتمال حدوث أقواس كهربائية أو أخطاء في اتصال حافلة النظام.

س: ما هو سلوك مقاومة الإدخال عند إزالة طاقة الوحدة؟

ج: عندما تكون الطاقة مطفأة، تنتقل مقاومة الإدخال إلى حالة مقاومة عالية تبلغ 500 كيلو أوم على الأقل، مما يعزل حلقة المجال بشكل فعال عن دوائر الوحدة.

إرشادات التثبيت الميداني

• تأكد من تثبيت الوحدة بإحكام في الفتحة المخصصة للوحدة الأساسية وقفلها باستخدام آلية الإغلاق المتوفرة.
• استخدم كابل موصل MIL /CCC01 لجميع الأسلاك الميدانية للحفاظ على سلامة الحماية والوقاية البيئية.
• قم بتوجيه كابلات الإشارة التناظرية بشكل منفصل عن خطوط طاقة التيار المتردد عالية الجهد لتقليل التداخل الكهرومغناطيسي المستحث.
• تأكد من أن مصدر الطاقة الخارجي بجهد 24 فولت تيار مستمر يقع ضمن نطاق 20.2-29.3 فولت تيار مستمر لضمان التشغيل الصحيح لأجهزة الإرسال المتصلة.
• راقب وقت استجابة الخطوة البالغ 100 مللي ثانية عند تكوين معلمات التحكم في الحلقة في بيئة برنامج STARDOM لتجنب التجاوز أو عدم الاستقرار.
