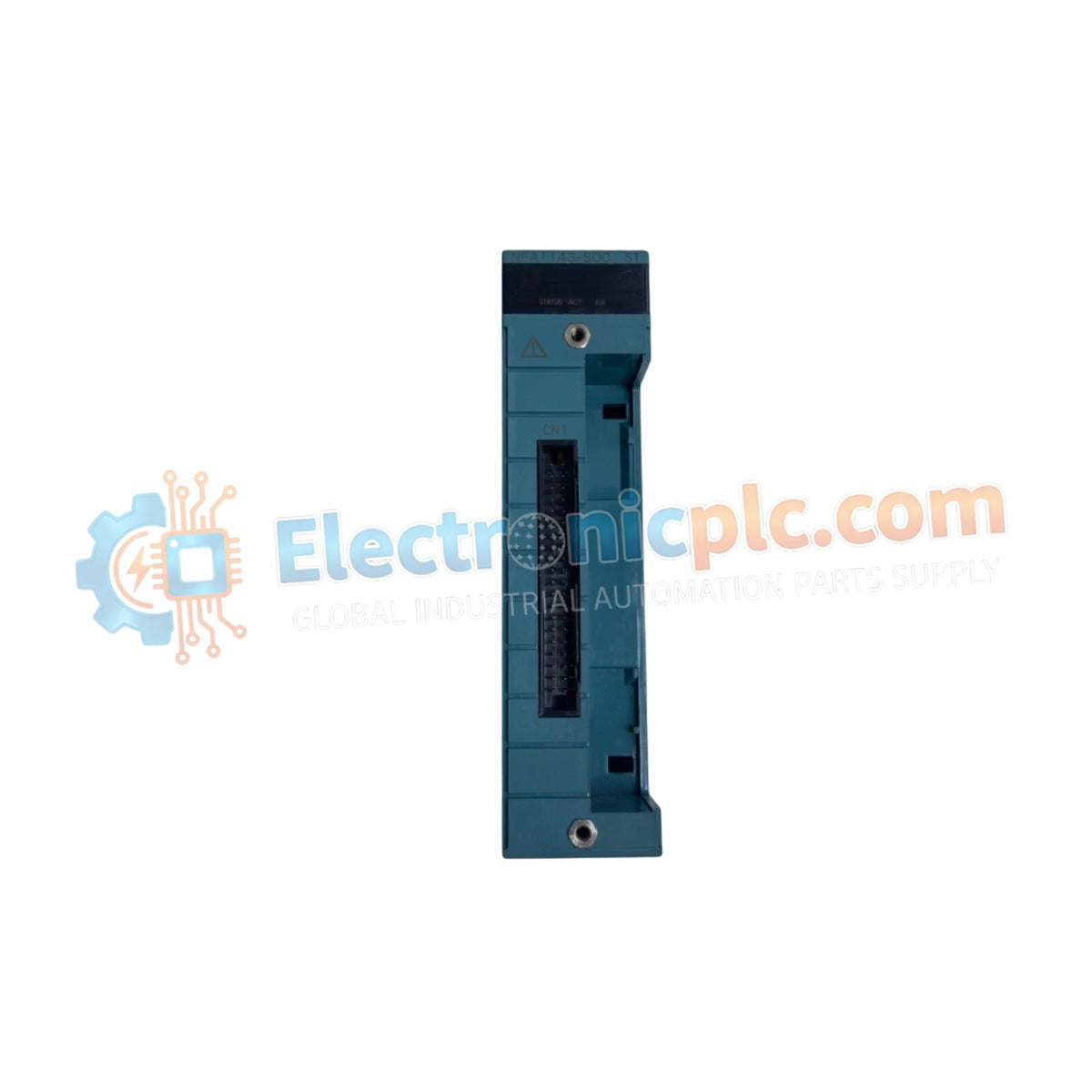

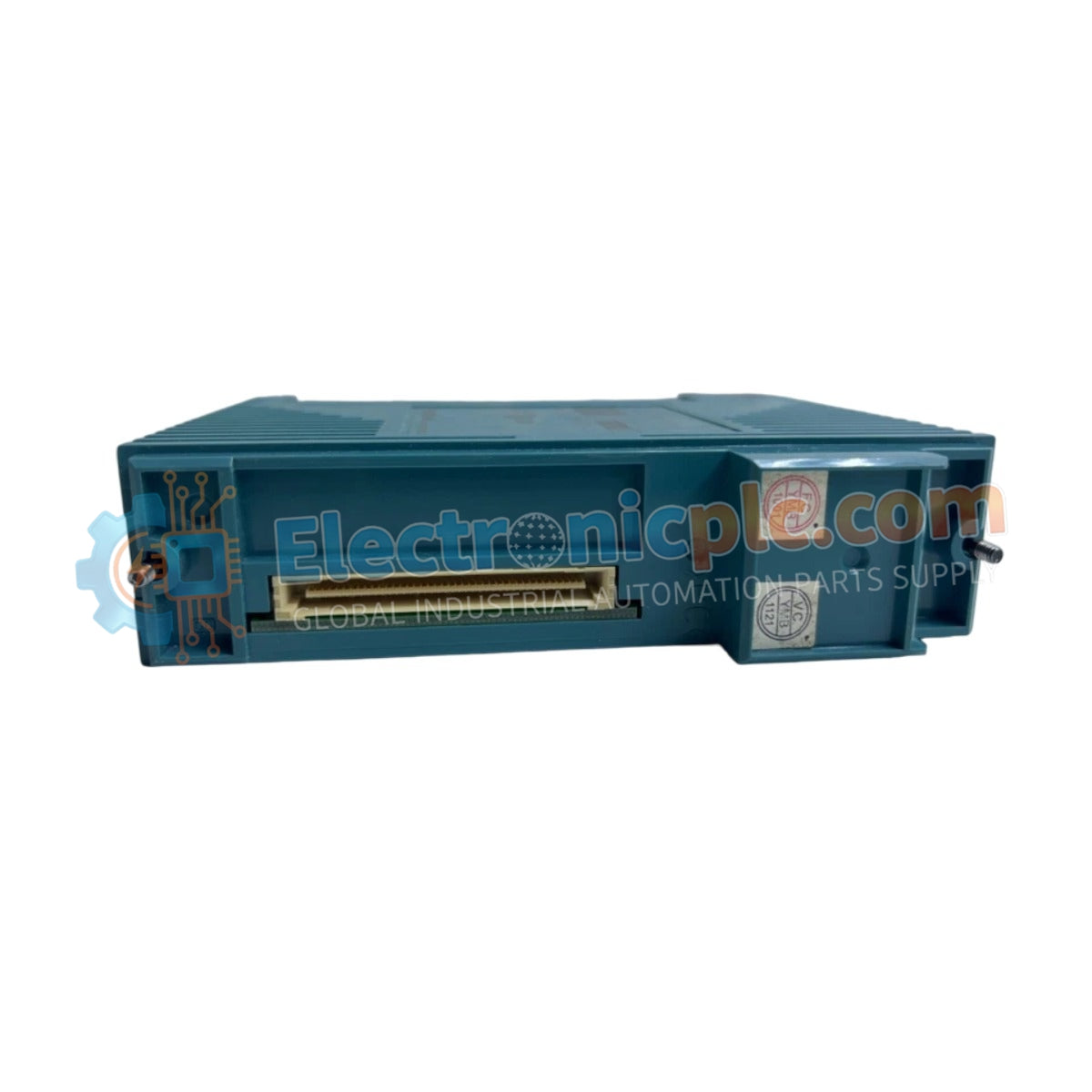

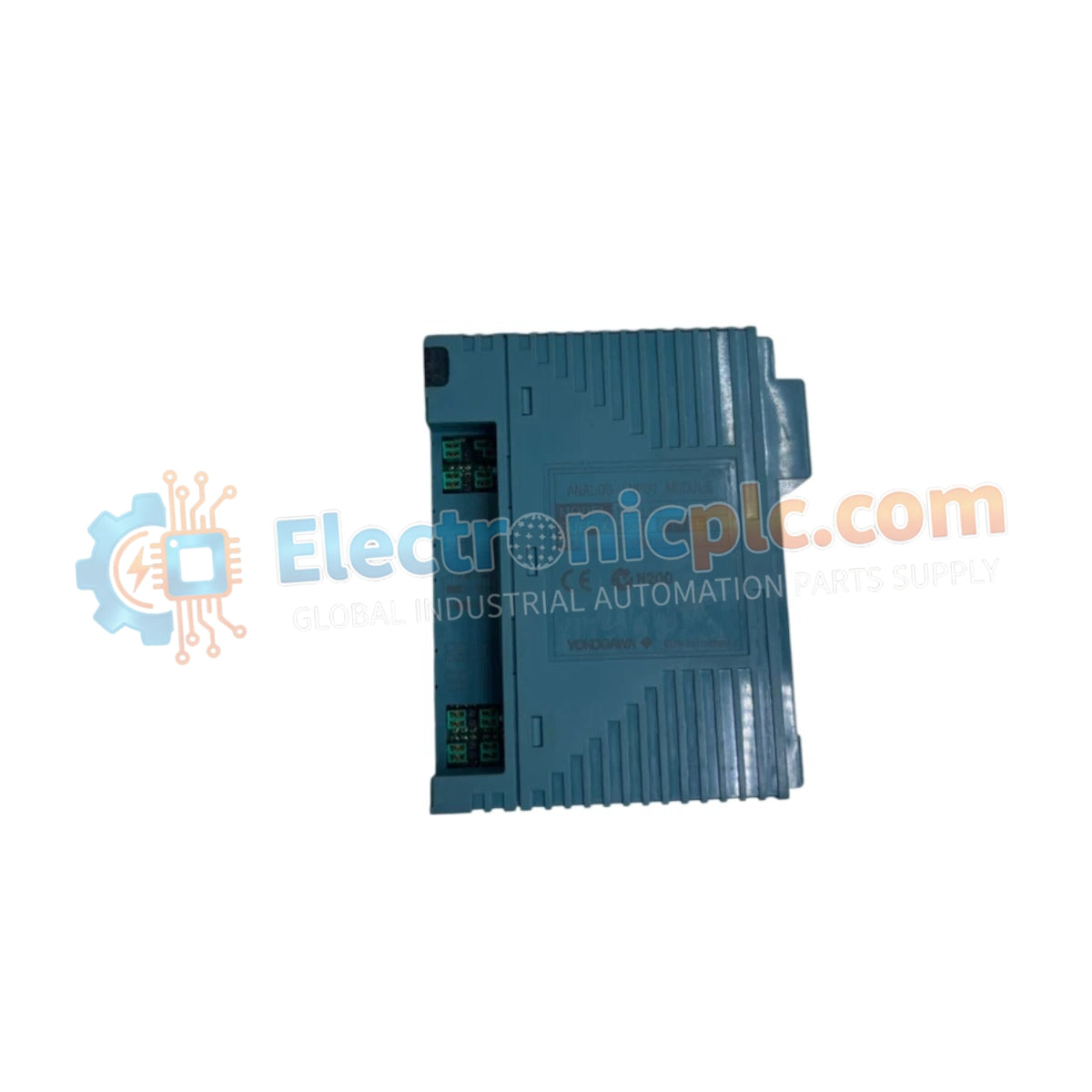

تعمل وحدة YOKOGAWA NFAI143-500/A4500، والمفهرسة أيضًا باسم وحدة الإدخال التناظرية NFAI143، كمكون أجهزة مخصص للحصول على إشارة تيار تناظرية من 16 قناة ضمن أنظمة التحكم في العمليات من Yokogawa.

توضيح اللاحقة ومصفوفة النموذج

يستخدم NFAI143-500/A4500 تكوين لاحقة موحدًا للتحكم في إصدار الجهاز. يشير المعرف -500 إلى الوحدة كوحدة إدخال عالية الكثافة، بينما تؤكد اللاحقة /A4500 معيار الامتثال والمعايرة المحدد لنطاق إدخال التيار 4-20 مللي أمبير.

مواصفات الأجهزة

عزل قناة إلى قناة وبروتوكول حلقة HART 4-20 مللي أمبير

تم تصميم NFAI143-500/A4500 بعزل غلفاني بين مرحلة إدخال المجال وناقل النظام الداخلي. هذا العزل مطلوب لمنع تداخل الجهد الأرضي وقمع العابرين الكهربائيين الناشئين من الأسلاك الميدانية. تدعم الوحدة الربط المباشر مع أدوات المجال القياسية 4-20 مللي أمبير تيار مستمر وتحافظ على التوافق مع بروتوكولات حلقة HART عند نشرها بتكوينات تعمل بحلقة خارجية، مما يضمن مراقبة دقيقة لمتغيرات العملية عبر جميع القنوات المستقلة البالغ عددها 16 قناة.

الأسئلة المتكررة

س: هل توفر NFAI143-500/A4500 طاقة حلقة داخلية لأجهزة المجال؟

ج: تتطلب الوحدة مصدر طاقة خارجي 24 فولت تيار مستمر لتشغيل حلقات التيار. تشير مواصفات استهلاك الطاقة إلى الطاقة المطلوبة لمنطق الوحدة الداخلي ودوائر تكييف الإشارة.

س: هل الوحدة محمية ضد حقن تيار عالٍ عرضي؟

ج: نعم. تتميز الوحدة بدوائر حماية مدمجة ضد التيار الزائد. ومع ذلك، يجب أن يبقى تيار الإدخال أقل من الحد الأقصى 24 مللي أمبير لمنع الضغط المحتمل على الأجهزة والحفاظ على دقة القياس ضمن التسامح المحدد +/- 0.1%.

إرشادات التركيب الميداني

1. تركيب اللوحة الخلفية: تأكد من محاذاة الوحدة بشكل صحيح مع اللوحة الخلفية لرف النظام. قم بتأمين أذرع قفل اللوحة الأمامية لضمان اتصال كهربائي ثابت بالناقل.
2. التدريع والتأريض: قم بتوصيل دروع كبل الإشارة بناقل تأريض الخزانة. يلزم إنهاء الدرع بشكل صحيح للحفاظ على فعالية حاجز العزل 1500 فولت تيار متردد ضد ضوضاء EMI/RFI.
3. سلامة الأسلاك: استخدم الكابلات المزدوجة الملتوية لجميع حلقات 4-20 مللي أمبير لتقليل التداخل الحثي. تأكد من أن أسلاك الحلقة لا تتجاوز المقاومة القصوى المسموح بها لحلقة الإشارة، مع مراعاة انخفاض الجهد عبر مرحلة الإدخال.
4. الإدارة الحرارية: حافظ على تدفق الهواء الحراري حول الوحدة. يجب أن تبقى درجات حرارة التشغيل المحيطة ضمن 0 درجة مئوية إلى 60 درجة مئوية لضمان بقاء الانجراف المرتبط بدرجة الحرارة ضمن حد +/- 0.01% لكل درجة مئوية.
