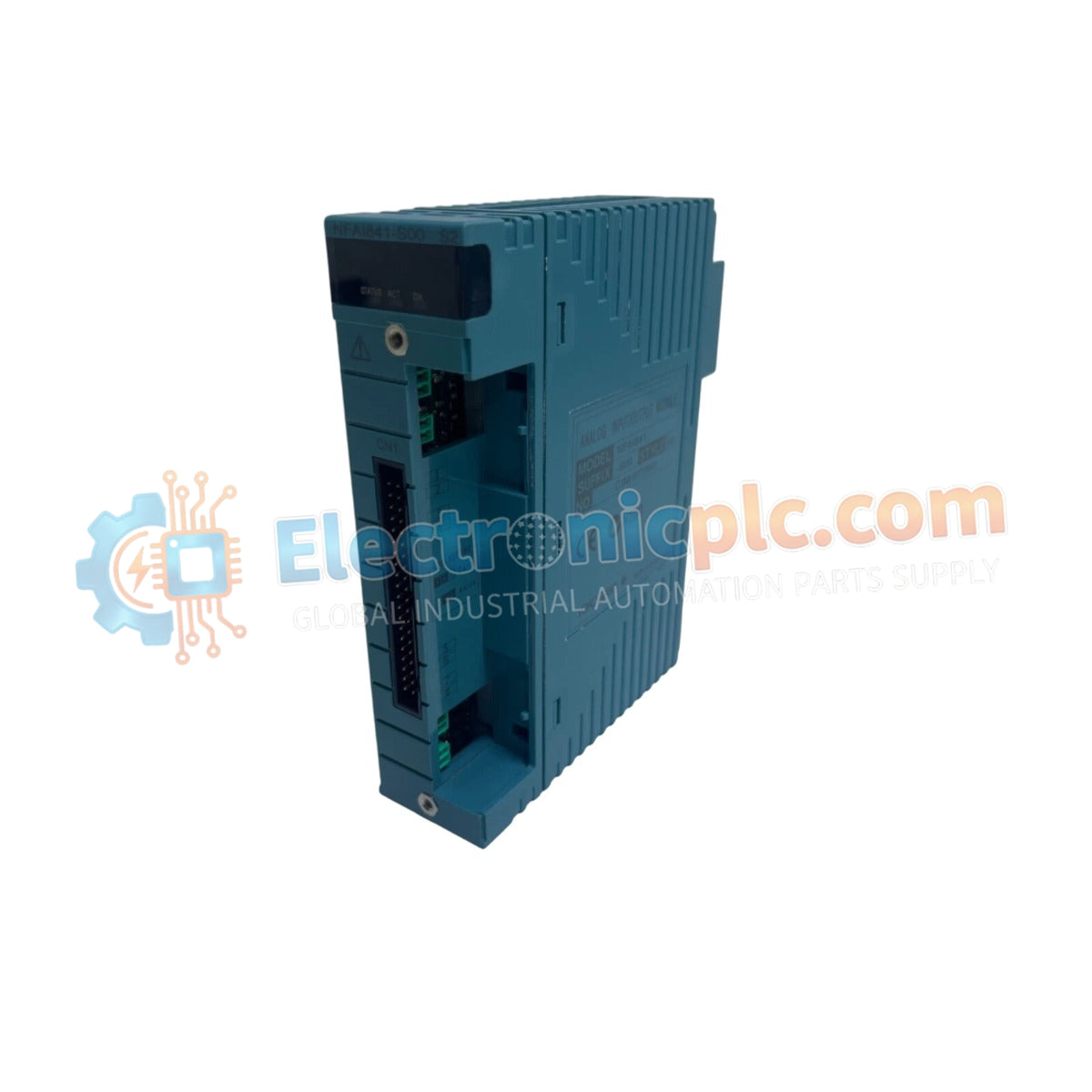

تم تكوين وحدة YOKOGAWA NFAI841-S50 S2 (وحدة الإدخال التناظري NFAI841) لاكتساب بيانات العملية في منصات FOUNDATION Fieldbus، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. يسهل مكون الأجهزة هذا استقبال إشارات التيار المستمر 4-20 مللي أمبير من أدوات الحقل، ويدمج بيانات عملية الحرارة والضغط في بنية نظام التحكم الموزع من خلال تنفيذ كتلة وظيفية قياسية.

توضيح اللاحقة ومصفوفة النموذج

NFAI841-S50 S2 هو إصدار أجهزة محدد ضمن خط إنتاج N-IO أو الإدخال/الإخراج القابل للتركيب في الحقل. تشير اللاحقة "S50" إلى تكوين الأجهزة القياسي، بينما تشير "S2" إلى مستوى التكرار/الإصدار التصنيعي المحدد. لا توجد مصفوفة معيارية إضافية مقدمة لهذه الوحدة.

مواصفات الأجهزة

التحكم في عملية نظام التحكم الموزع والاتصال

تم تصميم وحدة NFAI841 لدعم المجموعة الكاملة من كتل وظائف FOUNDATION Fieldbus، مما يتيح إمكانية التشغيل البيني مع مجموعة واسعة من أجهزة القياس العملية. إحدى الخصائص البارزة لهذا النموذج هي تصميمه الكهربائي غير المعزول، مما يتطلب دراسة متأنية لجهد النمط المشترك وفروق الجهد الأرضي في التركيب الميداني. تم معايرة الوحدة للتوافق مع بروتوكول حلقة HART 4-20 مللي أمبير، مما يضمن تبادل البيانات بسلاسة وتغذية راجعة تشخيصية من أجهزة الإرسال المتصلة إلى مضيف التحكم.

الأسئلة المتداولة

س: بما أن الوحدة غير معزولة، ما هي الاحتياطات التي يجب اتخاذها للأنظمة المؤرضة؟

ج: في التكوينات المؤرضة، تأكد من تقليل فرق الجهد بين أجهزة الحقل وأرض النظام؛ وإلا، قد تكون هناك حاجة إلى عوازل إشارة خارجية لمنع حلقات الأرض.

س: هل NFAI841 متوافق مع مرور HART؟

ج: نعم، تدعم الوحدة اتصالات HART، مما يسمح بتركيب التشخيصات الرقمية على مسار الإشارة التناظرية 4-20 مللي أمبير.

إرشادات التركيب الميداني

• تأكد من أن درجة حرارة البيئة في موقع التركيب تظل ضمن النطاق المحدد من -40 إلى 85 درجة مئوية للحفاظ على الدقة المحددة.
• نظرًا لتصنيف حماية الدخول IP66، فإن الوحدة مناسبة للتركيب المباشر في الحقل؛ تأكد من إحكام ربط غدد الكابلات للحفاظ على الختم ضد الرطوبة والغبار.
• قم بإنهاء حلقات 4-20 مللي أمبير باستخدام كابلات محمية ومزدوجة مجدولة لتقليل التداخل الكهرومغناطيسي.
• بالنسبة للتصميم غير المعزول، تحقق من أن جميع أجهزة الإرسال المتصلة تشير إلى نفس نقطة الأرض المشتركة لتجنب تيارات الدوران.
• قم بتأمين الوحدة باستخدام أقواس التركيب، مع التأكد من أن المساحة تسمح بتبديد حراري كافٍ على الرغم من العرض المدمج 3.5 سم.
