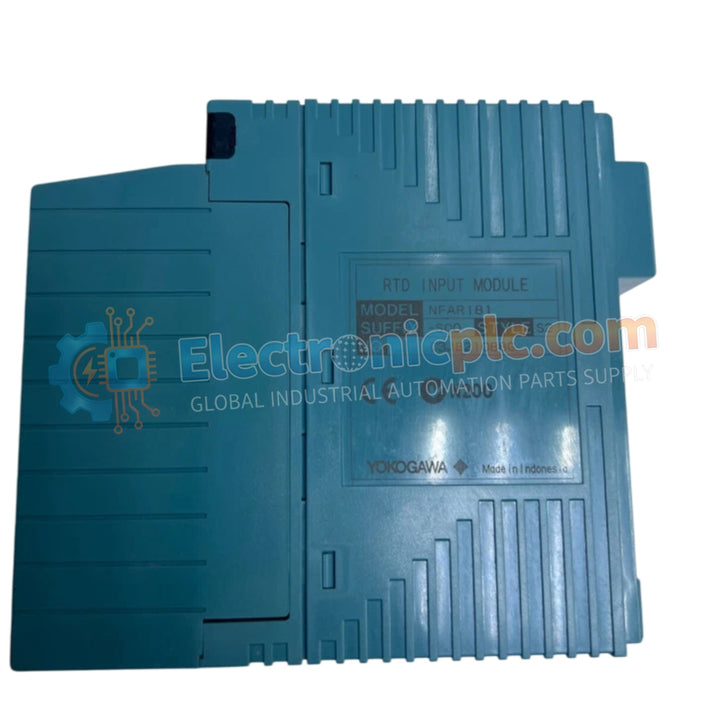

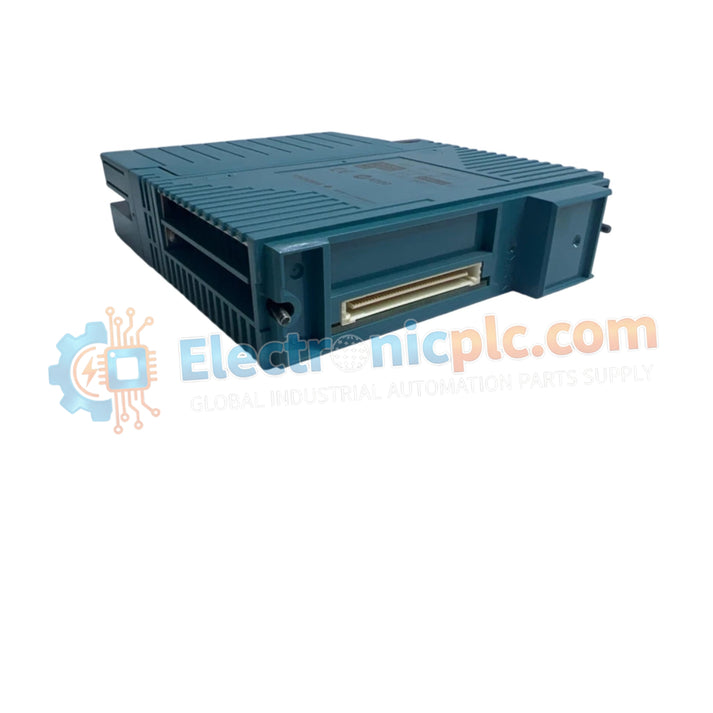

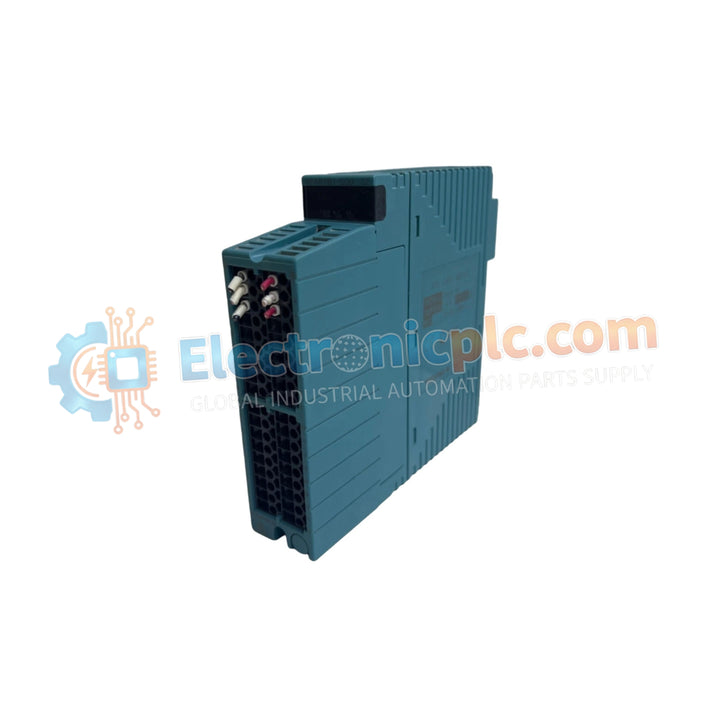

يعمل YOKOGAWA NFAR181-S00 S2، والمُفهرس أيضًا باسم وحدة إدخال RTD NFAR181، كمكون أجهزة مخصص لاستشعار درجة الحرارة داخل منصات N-IO (المدخلات/المخرجات الشبكية). توفر هذه الوحدة تنفيذًا فيزيائيًا/كهربائيًا مباشرًا للحصول على الإشارات المقاومة من أجهزة كشف درجة الحرارة المقاومة (RTDs) المثبتة ميدانيًا، وتحويل البيانات الحرارية إلى قيم رقمية للتحكم في عمليات نظام التحكم الموزع (DCS) والمراقبة.

مواصفات الأجهزة

عزل من قناة إلى قناة وقياس العملية

يستخدم NFAR181-S00 S2 عزلًا من قناة إلى قناة لمنع التداخل المحتمل بين حلقات قياس درجة الحرارة المتعددة. يمنع هذا التصميم الكهربائي الضوضاء النمطية المشتركة وحلقات التأريض الشائعة في بنيات المراقبة الحرارية الموزعة. تدعم الوحدة تحويل الإشارة بدقة، وتحافظ على سلامة القياس عن طريق تصفية تقلبات المقاومة الواردة قبل نقل البيانات عبر ناقل اللوحة الخلفية N-IO.

الأسئلة الشائعة

س: هل تتطلب هذه الوحدة تعويض الوصلة الباردة الخارجية (CJC) لقياسات RTD؟

ج: لا، تعويض الوصلة الباردة مطلوب للمزدوجات الحرارية؛ تم تصميم NFAR181 خصيصًا لإدخالات RTD، والتي تستخدم بدلاً من ذلك تعويض مقاومة سلك التوصيل.

س: هل NFAR181-S00 S2 متوافق مع أنواع RTD المختلفة مثل Pt100؟

ج: نعم، تدعم هذه الوحدة أنواع مستشعرات RTD الصناعية القياسية؛ تحقق من إعدادات تكوين المستشعر المحددة داخل برنامج الهندسة لمطابقة مواصفات الجهاز الميداني.

إرشادات التثبيت الميداني

• تأكد من تأريض عقدة N-IO بشكل صحيح قبل تثبيت الوحدة لحماية المكونات الإلكترونية الحساسة من التفريغ الكهروستاتيكي (ESD).
• استخدم تكوينات كبلات ثلاثية الأسلاك أو رباعية الأسلاك المناسبة لإدخالات RTD لتقليل أخطاء القياس الناتجة عن مقاومة سلك التوصيل.
• تحقق من توصيل الأسلاك في كتلة الأطراف، وتأكد من تثبيت أسلاك المستشعر بإحكام في الأطراف المخصصة لمنع انحراف الإشارة.
• وجّه كبلات إشارة RTD بشكل منفصل عن خطوط الطاقة عالية الجهد للتخفيف من التداخل الكهرومغناطيسي وضمان استقرار القياس.
• تأكد من تثبيت الوحدة بالكامل في اللوحة الأساسية N-IO وأن لسان القفل مثبت لضمان اتصال موثوق به عبر ناقل اللوحة الخلفية.
