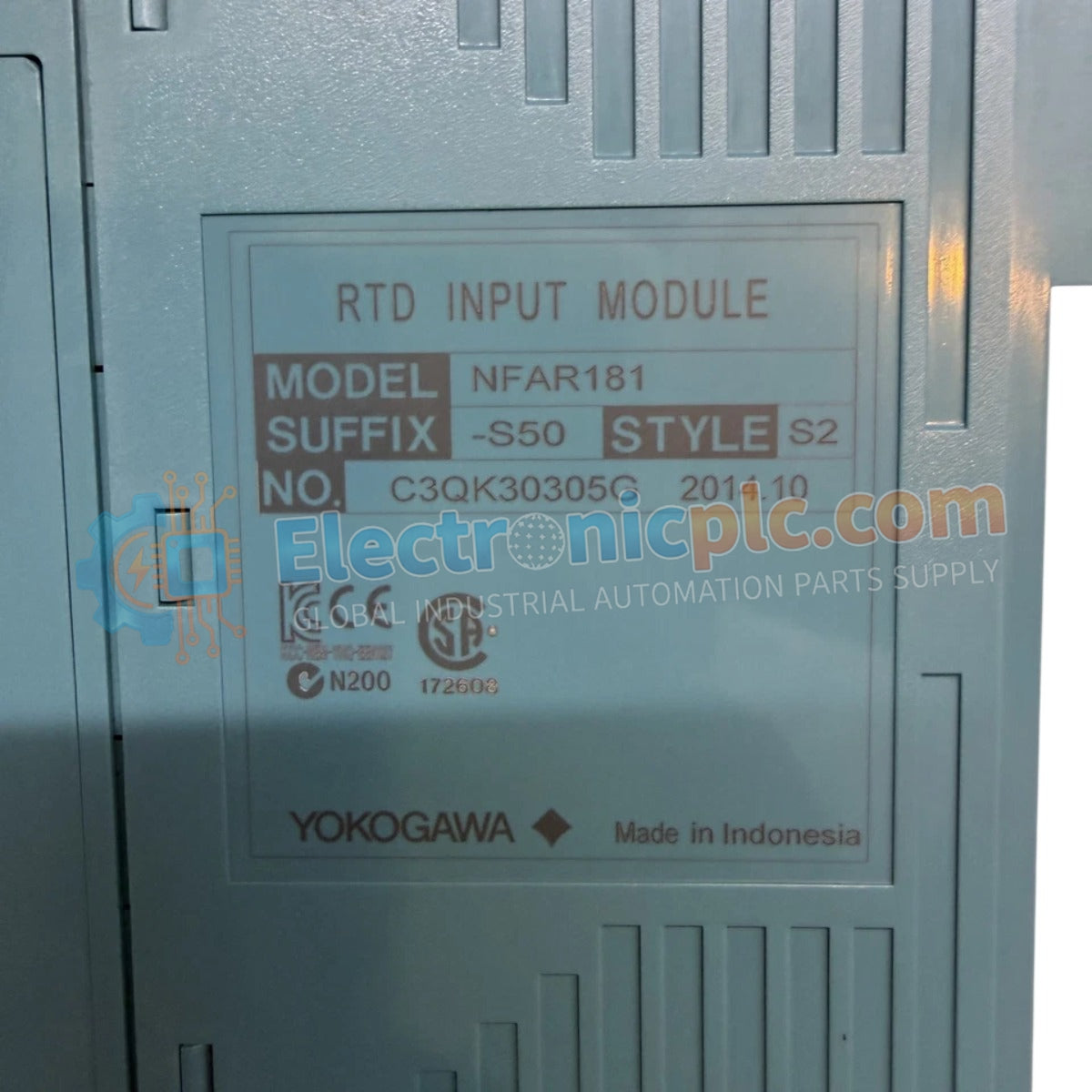

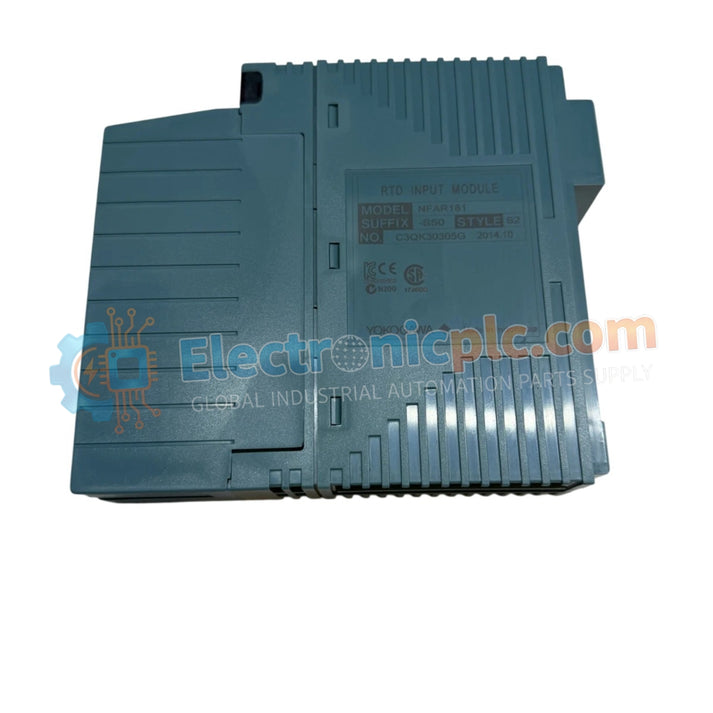

تم تصميم وحدة الإدخال Yokogawa NFAR181-S50/R8S10 (وحدة إدخال NFAR181-S50/R8S10 RTD/TC) لاكتساب إشارات درجة الحرارة عالية الكثافة في شبكات العمليات الصناعية، وتوفر تهيئة إشارة مادية مباشرة ورقمنة لإدخالات المستشعرات الحرارية متعددة الأنواع.

توضيح اللاحقة ومصفوفة النموذج

• NFAR181: معرف وحدة الإدخال التناظرية الأساسية.
• S50: تكرار الأجهزة القياسية للأداء.
• R8S00: تكوين الكتلة الطرفية المشبكية للضغط الأساسي.
• R8S10: تكوين الكتلة الطرفية الذي يتضمن دائرة امتصاص الاندفاع لتعزيز الحماية العابرة.

مواصفات الأجهزة

العزل الجلفاني وتهيئة الإشارة

تتضمن وحدة NFAR181-S50/R8S10 عزلًا جلفانيًا قويًا لمنع تيارات الحلقة الأرضية من التأثير على سلامة إشارة المزدوجات الحرارية و RTD منخفضة المستوى. تستخدم الوحدة تعويض الوصلة الباردة النشط (CJC) لإدخالات المزدوجات الحرارية وتوجيه تيار الإثارة لقياسات RTD ثلاثية الأسلاك، مما يضمن الدقة عبر نطاق درجة الحرارة الممتد بالكامل. يوفر تنفيذ دائرة امتصاص الاندفاع (النوع R8S10) حماية إضافية ضد ارتفاعات الجهد العابرة الشائعة في بيئات الأسلاك الميدانية.

الأسئلة المتداولة

س: هل تدعم الوحدة أنواع الإشارات المختلطة عبر القنوات الـ 12 المتاحة؟

ج: نعم، تم تصميم الوحدة للتعامل مع أنواع إدخال متعددة، بما في ذلك معايرات المزدوجات الحرارية المتنوعة ومستشعرات RTD، في وقت واحد عبر قنواتها الـ 12. تأكد من أن تهيئة برنامج النظام مطابقة بدقة لنوع المستشعر المحدد المتصل بكل زوج طرفي للحفاظ على دقة القياس.

س: كيف يؤثر امتصاص الاندفاع في النوع R8S10 على عرض النطاق الترددي للإشارة؟

ج: تم تصميم امتصاص الاندفاع لتفريغ ارتفاعات الجهد العابرة دون التأثير على مسار إشارة التيار المستمر منخفض التردد المطلوب لقياس درجة الحرارة. لا يؤدي إلى توهين كبير أو زمن انتقال للإشارة ضمن دورة تحديث البيانات المحددة وهي ثانية واحدة.

إرشادات التركيب الميداني

1. تأكد من تأريض خزانة التحكم بشكل صحيح، حيث تعتمد الوحدة على جهد مرجعي مستقر لقياس RTD/TC عالي الدقة.
2. عند توصيل RTD ثلاثية الأسلاك، تأكد من توازن مقاومة سلك التوصيل لتقليل أخطاء القياس الناتجة عن فروق الجهد غير المتساوية في السلك.
3. استخدم كابل التعويض المناسب لإدخالات المزدوجات الحرارية لضمان الحفاظ على درجة حرارة الوصلة المرجعية عند واجهة الكتلة الطرفية.

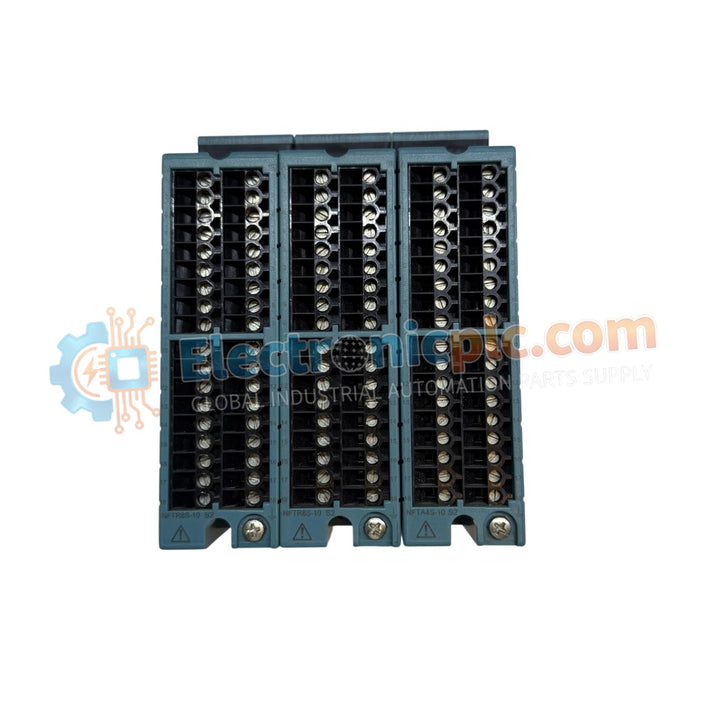

4. تحقق من تثبيت الكتلة الطرفية بإحكام باللوحة الأمامية للوحدة لضمان اتصال موثوق به لكل من مسار الإشارة والحماية المتكاملة من الاندفاع.
5. في البيئات المصنفة ضد الانفجار (Ex)، التزم بدقة بوثائق التثبيت المتعلقة بممارسات الأسلاك في المناطق الخطرة ومتطلبات الحواجز.
