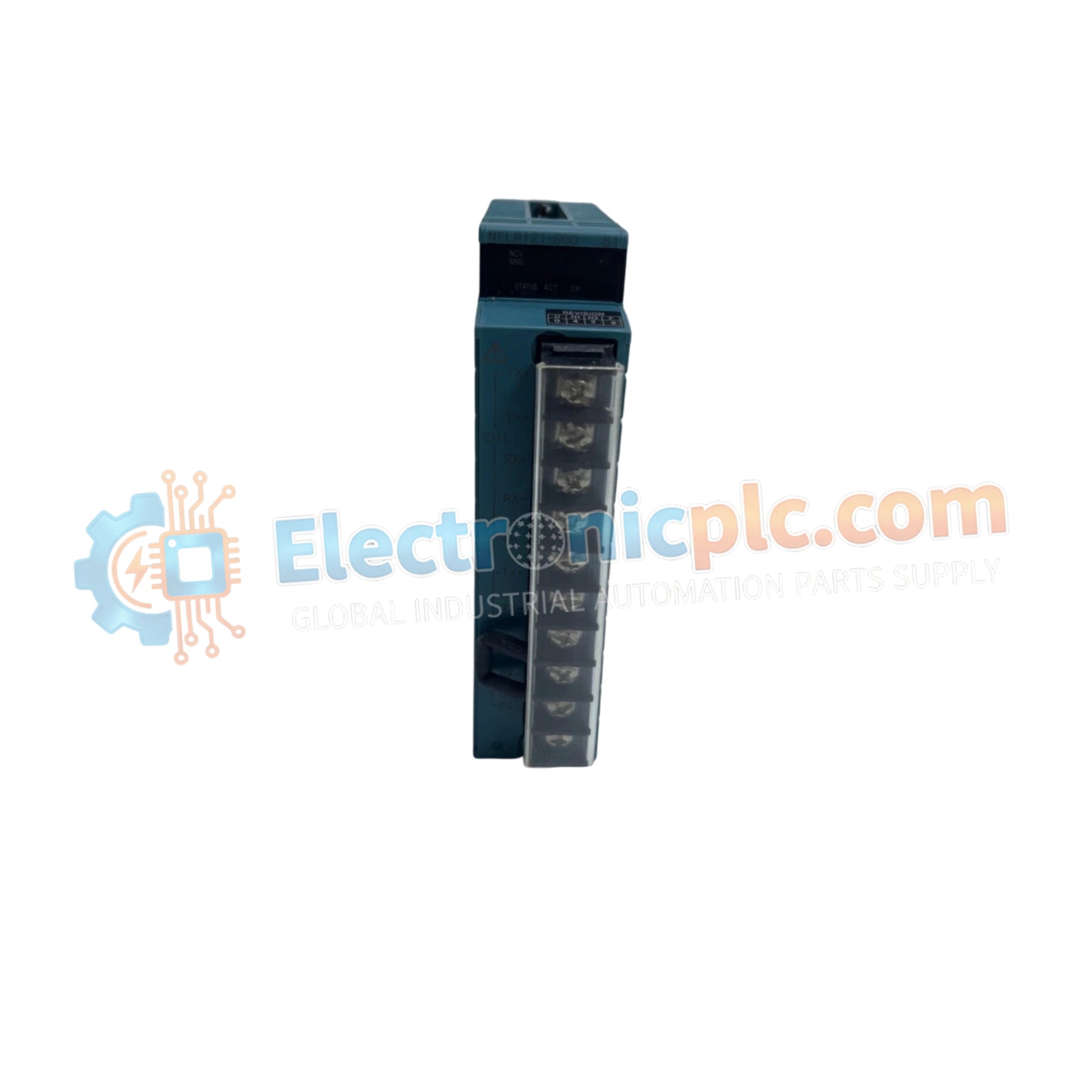

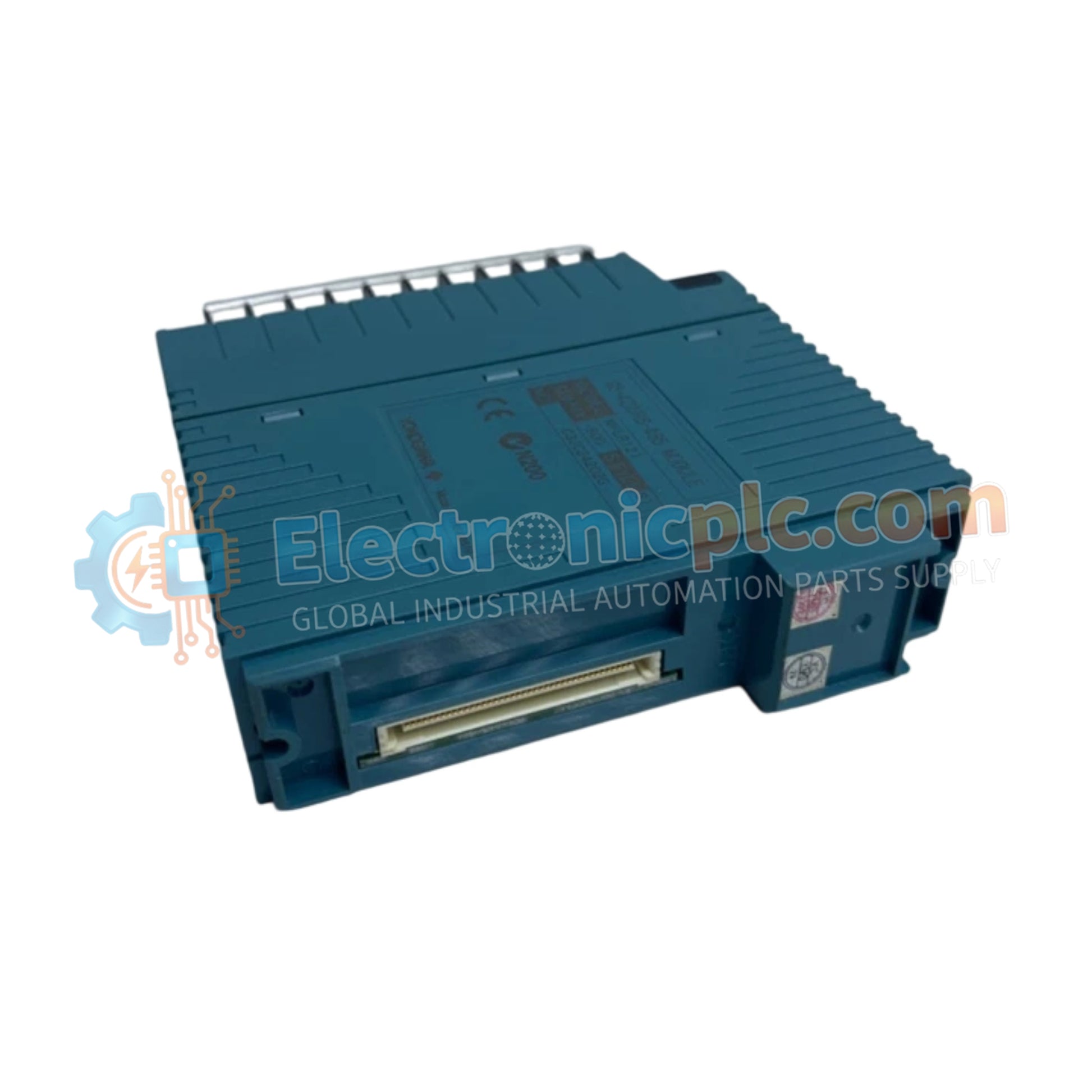

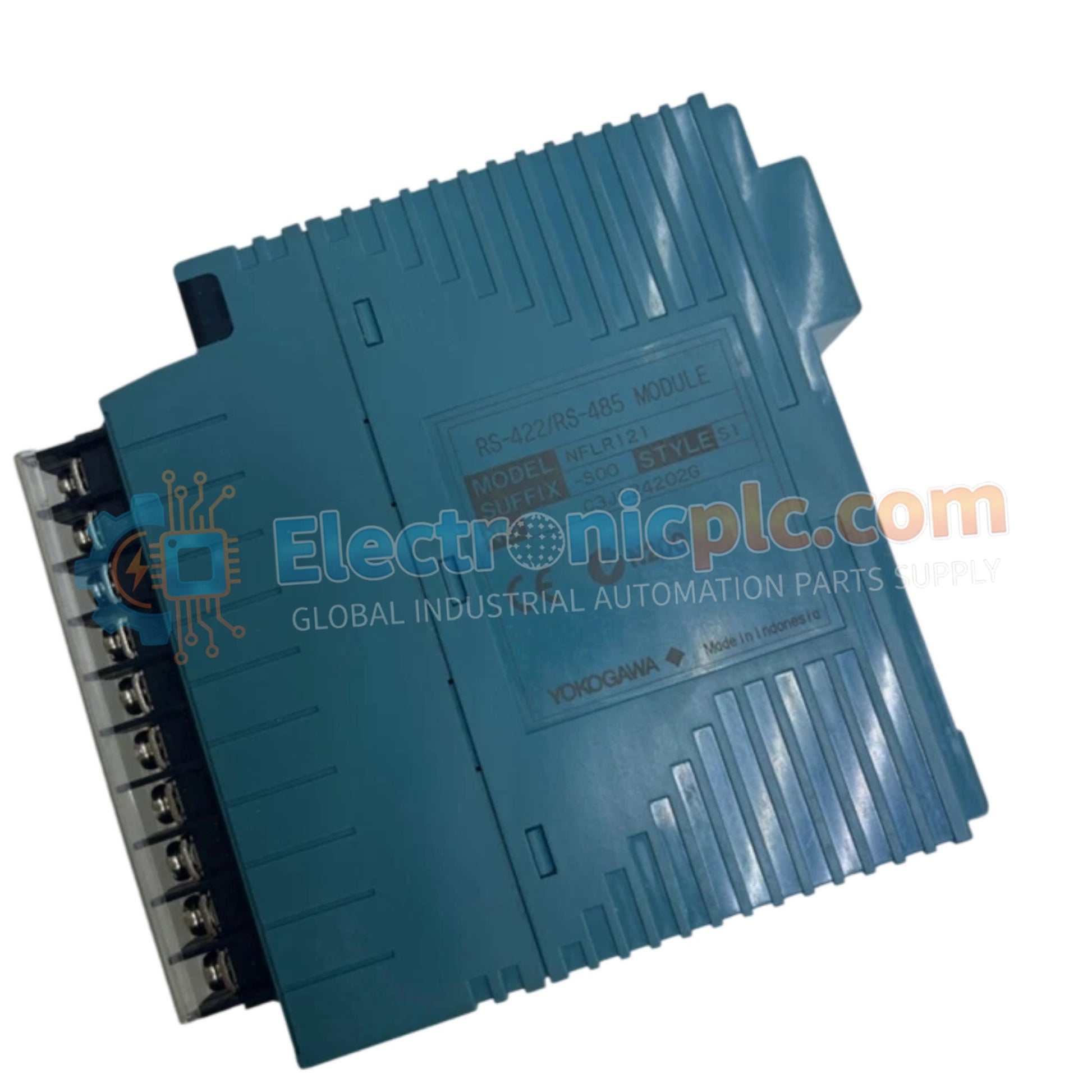

تم تكوين YOKOGAWA NFLR121-S00 (وحدة الاتصال التسلسلي NFLR121-S00) لتبادل البيانات التسلسلية في أنظمة التحكم الموزعة، ويوفر تنفيذ واجهة كهربائية مباشرة لبروتوكولات الاتصال الميداني. تدير الوحدة تسلسلات إرسال البيانات لضمان العمليات المتزامنة بين الأجهزة الطرفية وهندسة التحكم المركزية.

مواصفات الجهاز

عزل القناة إلى القناة وسلامة البيانات

يستخدم NFLR121-S00 تقنيات عزل جلفاني متقدمة للحفاظ على سلامة الإشارة داخل البيئات الكهرومغناطيسية المعقدة. من خلال تنفيذ عزل القناة إلى القناة، تمنع الوحدة حلقات الأرض وارتفاعات الجهد العابرة من الانتشار عبر الواجهة التسلسلية. تسهل البنية الداخلية التخزين المؤقت للبيانات عالي السرعة، مما يضمن بقاء تدفقات الاتصال التسلسلي متسقة على الرغم من التقلبات المحتملة في معدل الباود. يتم تحسين إنتاجية البيانات من خلال التحكم في المصافحة على مستوى الأجهزة، مما يقلل من زمن الوصول في دورات الاستجابة للأوامر النموذجية لحلقات أتمتة العمليات.

الأسئلة المتكررة

س: هل يدعم NFLR121-S00 التبديل السريع أثناء التشغيل النشط؟

ج: لا. تم تصميم الوحدة للتركيب الثابت داخل اللوحة الخلفية للحافلة. يجب فصل الطاقة عن الفتحة المحددة قبل إدخال الأجهزة أو إزالتها لمنع تعطيل الحافلة.

س: ما هو أقصى طول للكابل الموصى به لاتصال RS-485 مع هذه الوحدة؟

ج: وفقًا لمواصفات RS-485 القياسية، يقتصر انتشار الإشارة الفعال على 1200 متر، بشرط استخدام كابلات زوجية مجدولة محمية ومقاومات إنهاء مناسبة في كلا طرفي المقطع.

إرشادات التثبيت الميداني

1. تحقق من أن مصدر طاقة رف التحكم قد تم تحويله إلى وضع الإيقاف قبل إدخال الوحدة.
2. قم بمحاذاة الوحدة مع قضبان توجيه الفتحة المخصصة؛ تأكد من أن دبابيس الموصل تتصل بسلاسة بواجهة ناقل اللوحة الخلفية.
3. قم بتثبيت الوحدة باستخدام براغي التثبيت المدمجة لضمان تأريض الشاسيه الكافي والاستقرار الميكانيكي ضد الاهتزاز.
4. استخدم كابلات محمية لجميع التوصيلات التسلسلية. تأكد من ربط درع الكابل بأرض نظيفة عند نقطة دخول خزانة التحكم للتخفيف من ضوضاء الوضع المشترك.
5. تأكد من أن إعدادات وصلة الإنهاء تتطابق مع الهيكل المادي للشبكة التسلسلية (على سبيل المثال، تمكين إنهاء نهاية الخط لتكوينات RS-485 متعددة النقاط).
