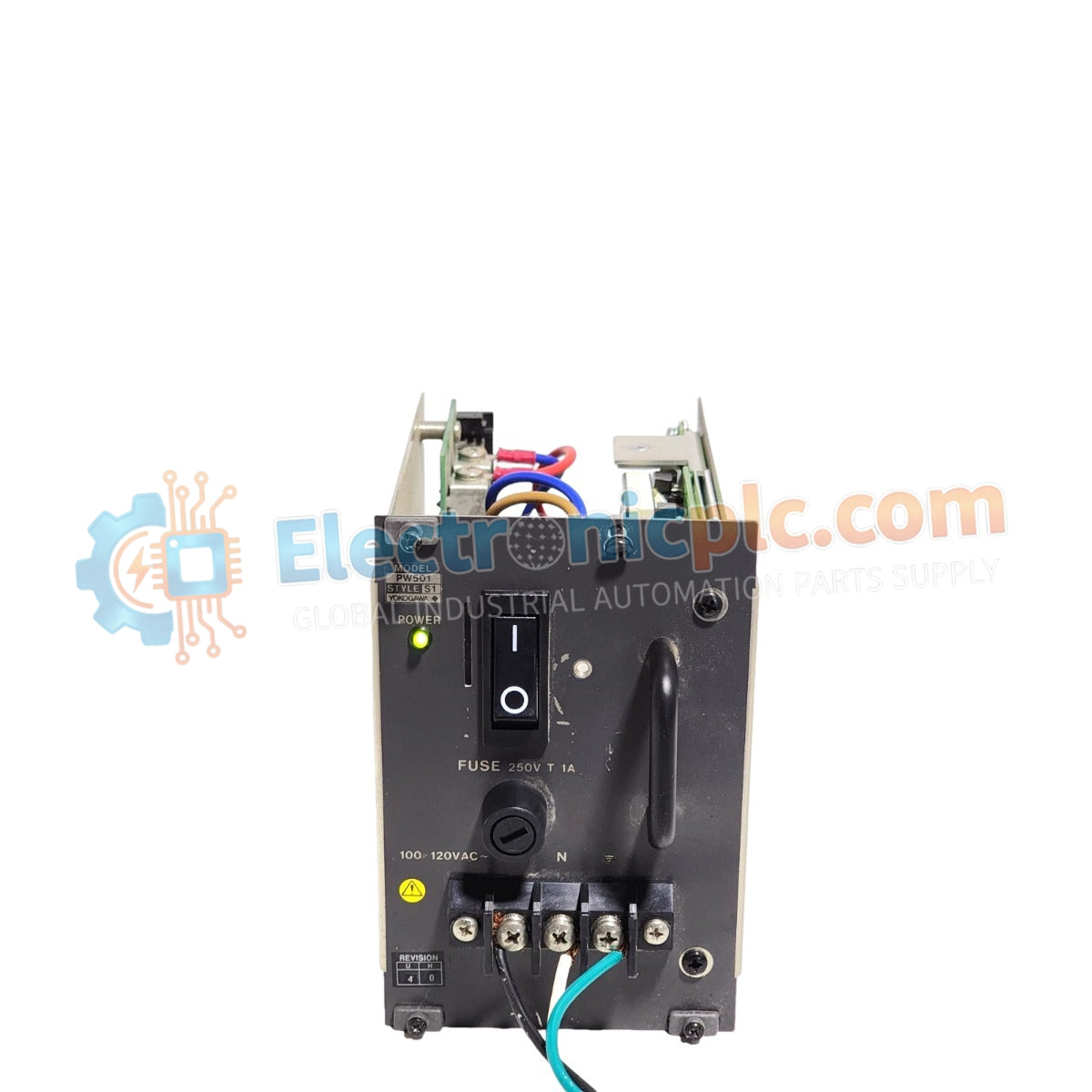

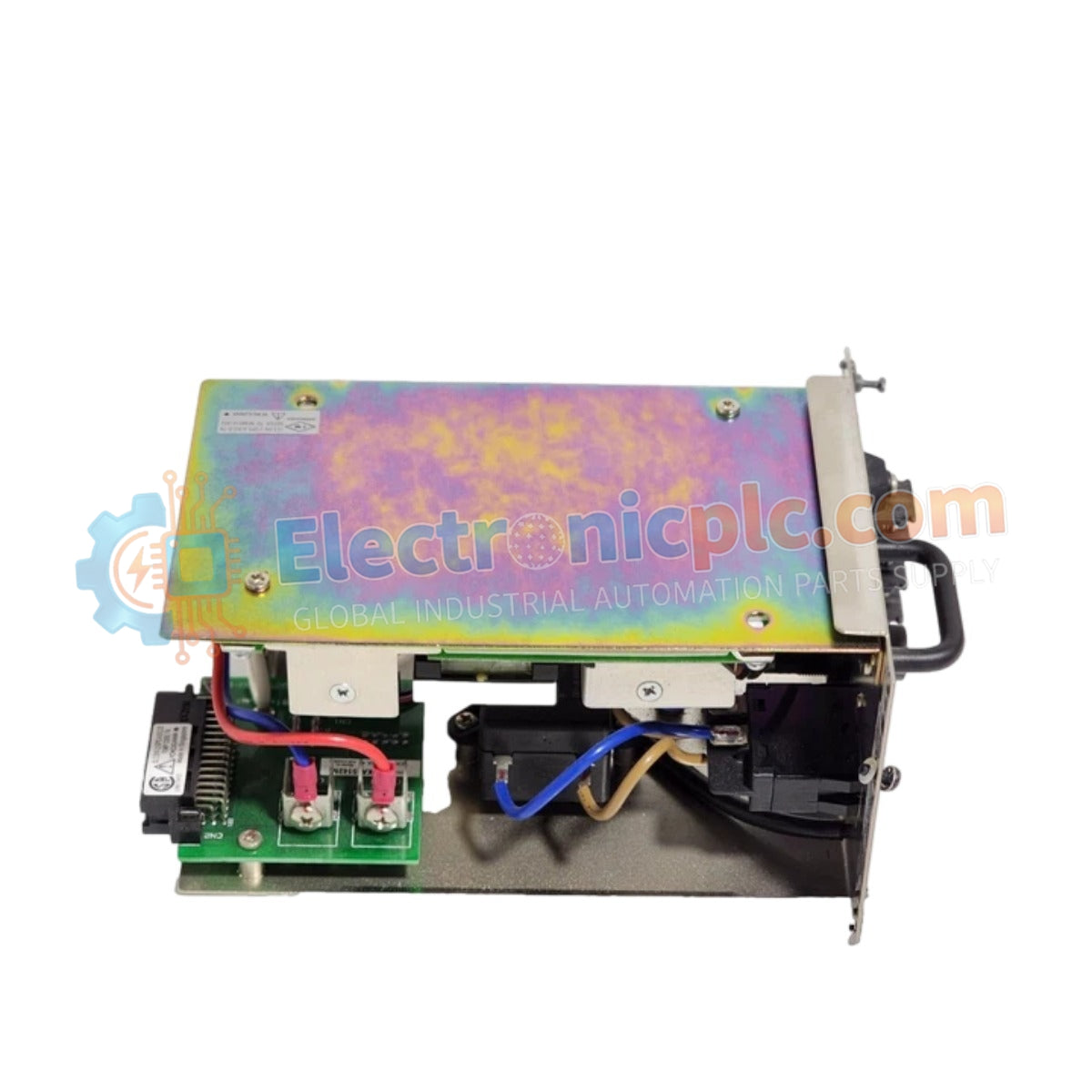

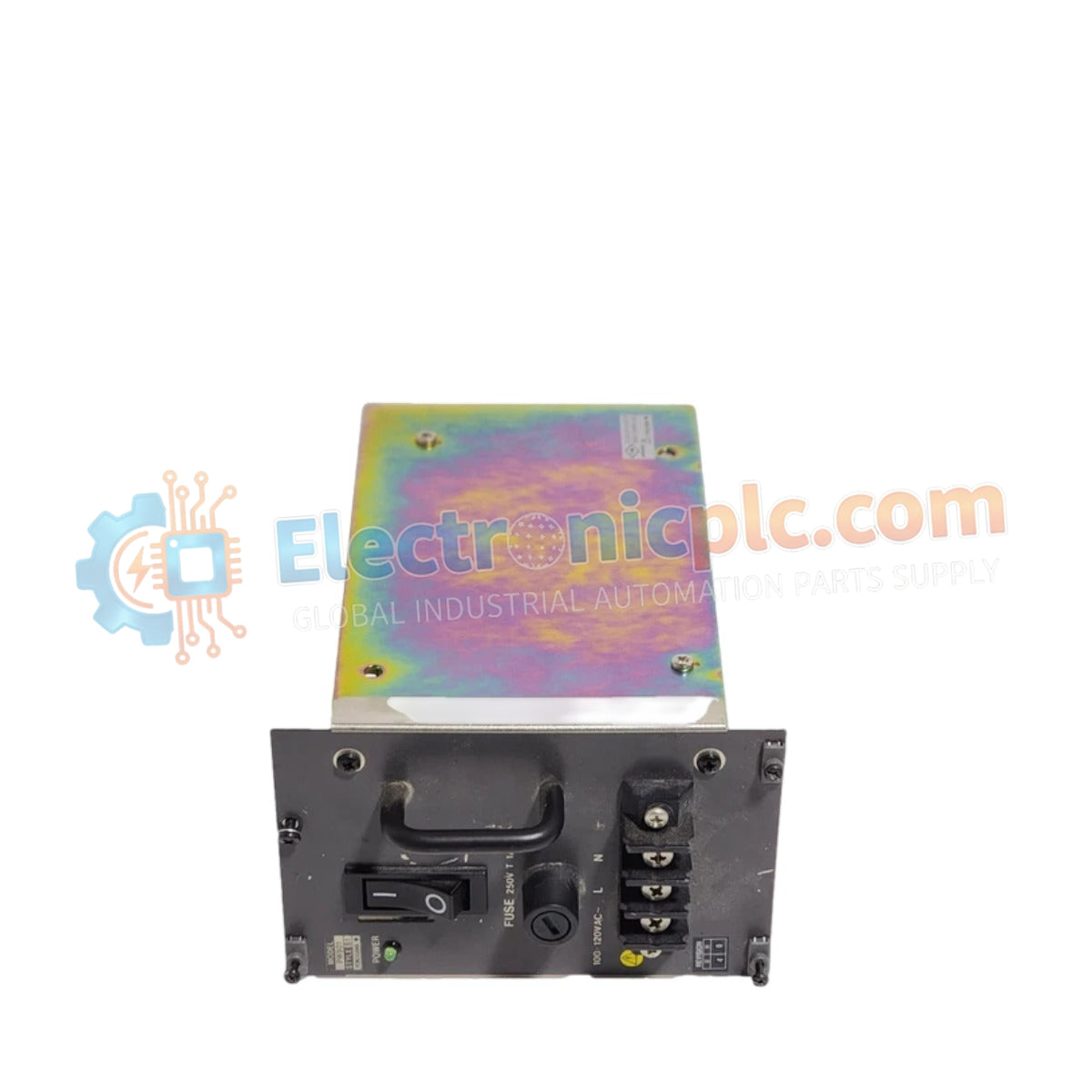

تعمل وحدة تزويد الطاقة YOKOGAWA PW502 S1، والمصنفة أيضًا باسم PW502، كمكون مادي مخصص لتنظيم الطاقة ضمن منصات التحكم في العمليات من Yokogawa. تقوم هذه الوحدة بتحويل جهد إمداد التيار المتردد المدخل إلى خرج تيار مستمر منظم، مع الحفاظ على الجهد الكهربائي الضروري للوحات النظام الخلفية ووحدات التحكم المتكاملة.

تفسير اللاحقة ومصفوفة النموذج

يشير معرف النموذج PW502 S1 إلى تكرار معين للأجهزة. تشير اللاحقة "S1" إلى تصميم لوحة منقح واختيار مكونات محسّن لهياكل Yokogawa DCS من الجيل الحالي، مما يضمن التوافق الميكانيكي للعامل الشكلي ومطابقة الواجهة الكهربائية القياسية.

مواصفات الأجهزة

التحكم في العمليات وعزل الإشارة

تم تصميم PW502 S1 للحفاظ على قضبان جهد ثابتة ضرورية لاستمرارية بروتوكول حلقة 4-20 مللي أمبير HART. تتضمن الوحدة عزلًا من قناة إلى قناة لمنع حقن الضوضاء الكهربائية ذات الوضع الشائع في ناقل التحكم. يتم الحفاظ على تعويض الوصلة الباردة المتكامل (CJC) ضمن مرحلة الطاقة، مما يضمن أن التغيرات الحرارية لا تتداخل مع دقة إشارات أجهزة القياس الميدانية.

الأسئلة المتكررة

س: هل يمكن تشغيل PW502 S1 في تكوين طاقة زائدة عن الحاجة؟

ج: نعم، تتوافق هذه الوحدة مع اللوحات الخلفية لتزويد الطاقة الزائدة عن الحاجة. عند إقرانها بوحدة ثانوية، يدير النظام مشاركة الحمل التلقائية والتجاوز لضمان عدم حدوث انقطاع في الطاقة إذا فشلت وحدة واحدة.

س: ما هي مخاطر تجاوز درجة حرارة التشغيل المقدرة للوحدة؟

ج: يؤدي التشغيل فوق 50 درجة مئوية إلى تسريع تدهور المكثفات الكهربائية الداخلية بشكل كبير. قد يؤدي ذلك إلى زيادة تموج الخرج، وعدم استقرار الجهد، وفي النهاية فشل الوحدة قبل الأوان. تأكد دائمًا من تدفق هواء كافٍ للرف.

إرشادات التركيب الميداني

1. تأكد من فصل الطاقة عن رف النظام قبل البدء في تركيب وحدة تزويد الطاقة.
2. قم بمحاذاة الوحدة مع قضبان توجيه الهيكل لمنع تلف دبابيس موصل اللوحة الخلفية المثبتة في الخلف.
3. طبق ضغطًا ثابتًا حتى تثبت الوحدة تمامًا، ثم قم بتثبيت أجهزة التركيب باللوحة الأمامية.
4. تحقق من سلامة وصلة التأريض الواقية (PE) بإطار الهيكل قبل توصيل طاقة الإدخال.
5. تحقق من مؤشرات الحالة على اللوحة الأمامية للوحدة بعد التركيب للتأكد من أن مستويات جهد الخرج ضمن نطاق التشغيل الاسمي.
