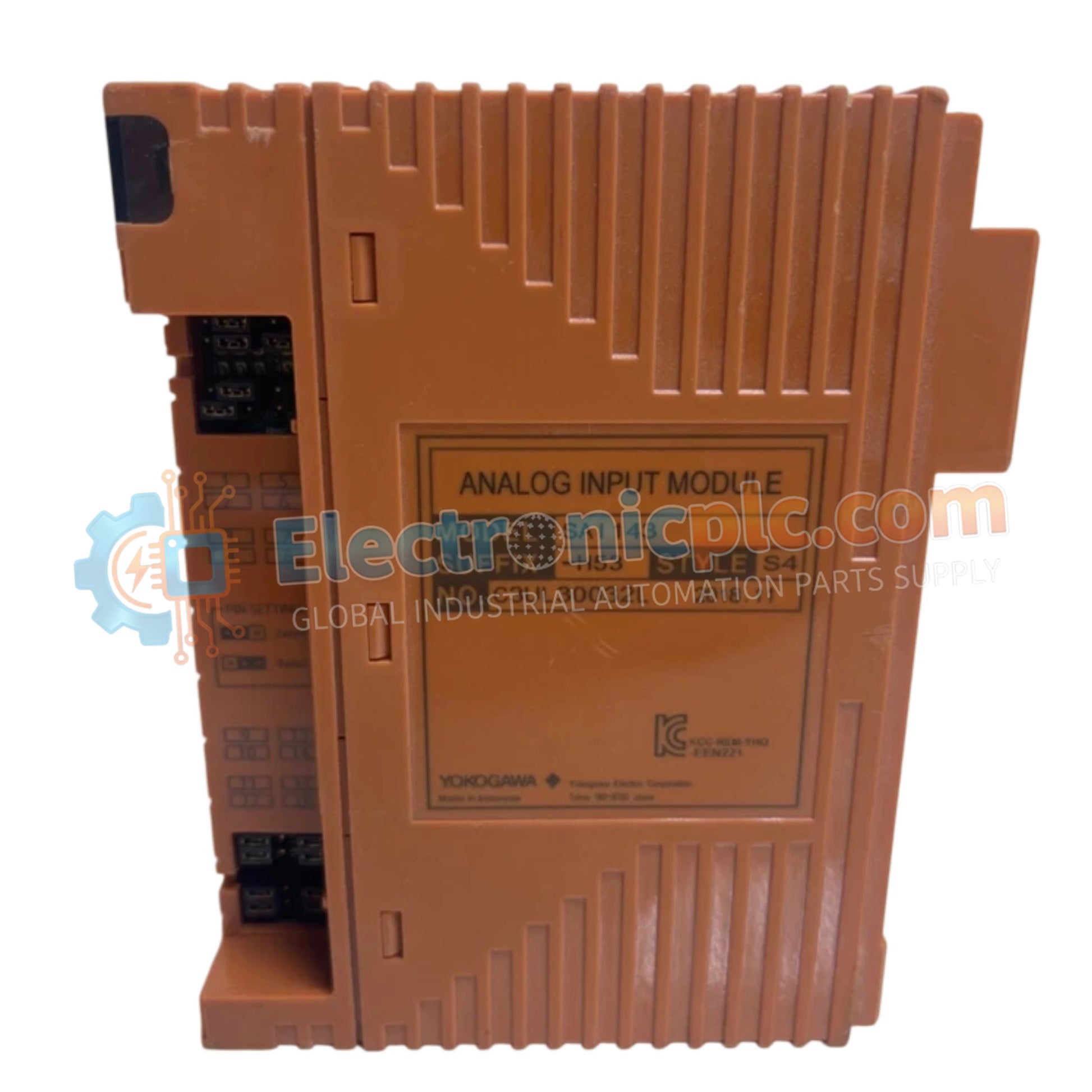

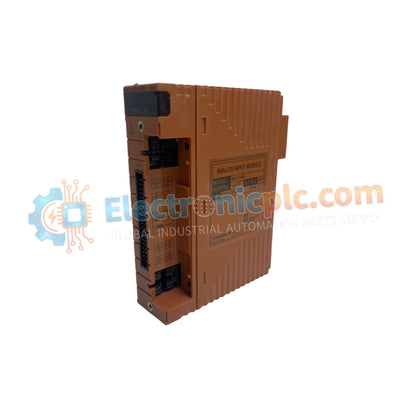

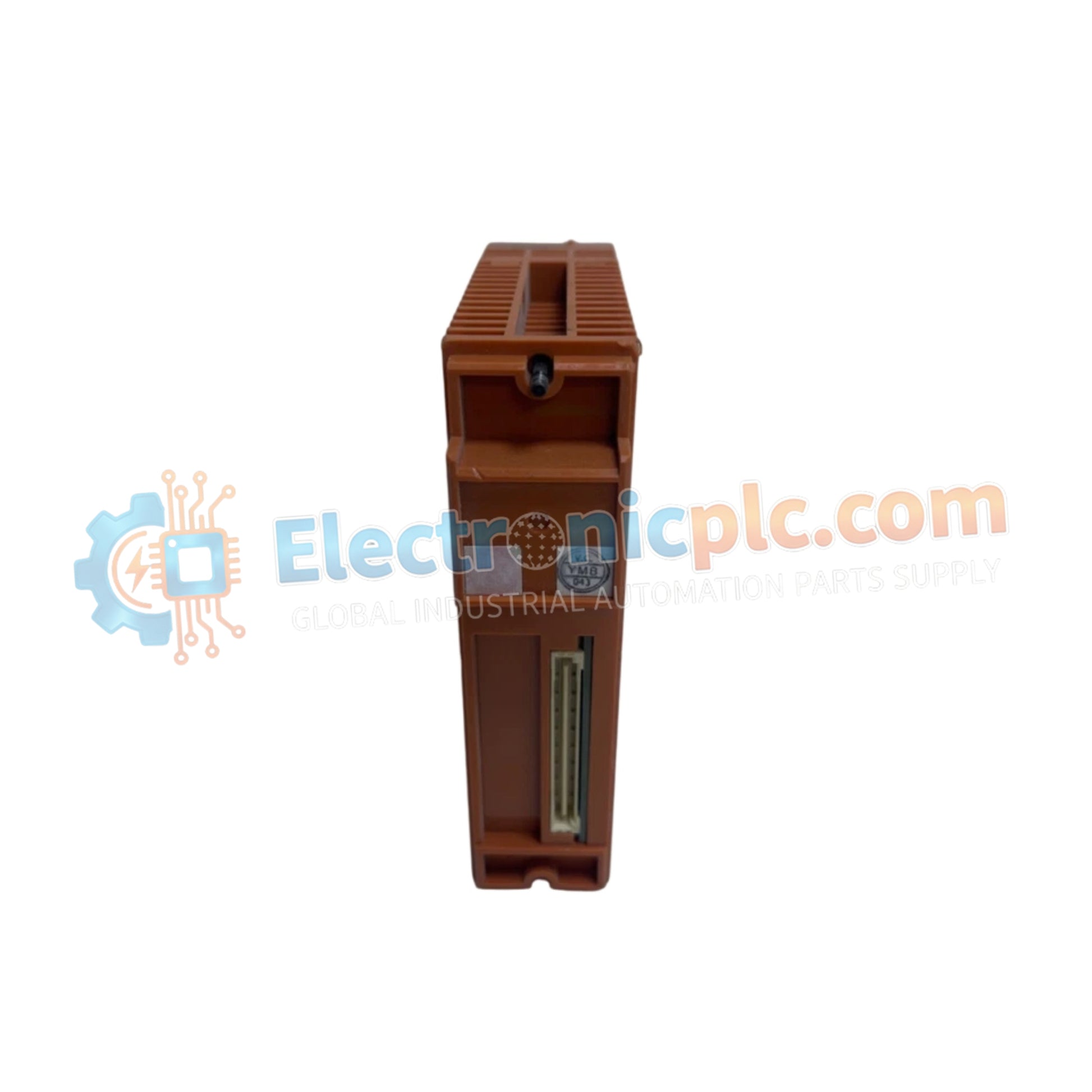

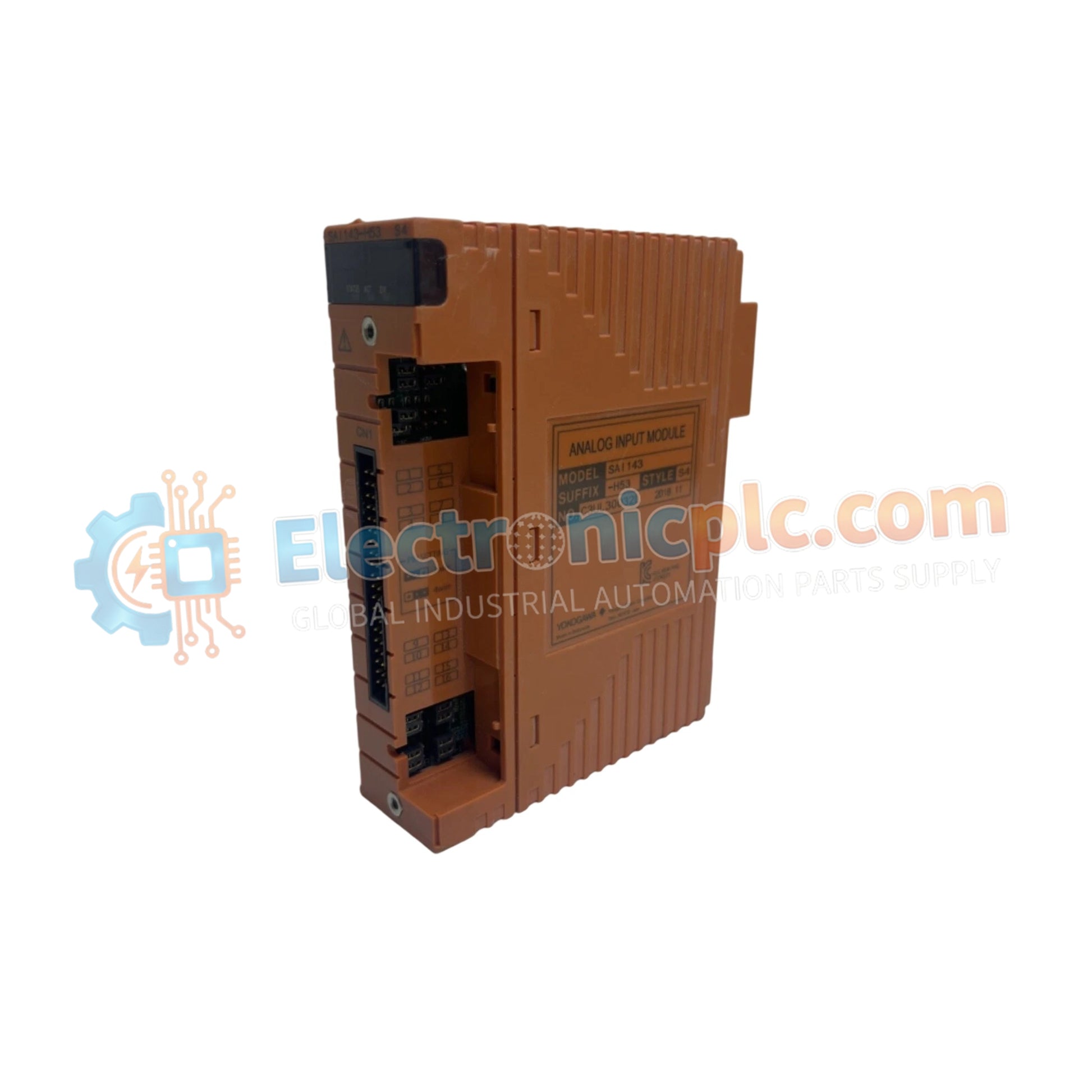

يُعد وحدة الإدخال التناظرية Yokogawa SAI143-H53 S2 هي الوحدة الأساسية SAI143-H53 S2 المستخدمة لتنفيذ اكتساب إشارة السلامة عالي الدقة وتحويل الحلقة عبر منصات أنظمة السلامة المجهزة.
التوافر: الكمية المتبقية: 50
توصيل موثوق به في جميع أنحاء العالم
ضمان استرداد الأموال خلال 30 يومًا
هل تحتاج إلى مزيد من التفاصيل؟ اقرأ سياسة الشحن وسياسة الاسترداد الكاملة.
يُعد وحدة الإدخال التناظرية Yokogawa SAI143-H53 S2 هي الوحدة الأساسية SAI143-H53 S2 المستخدمة لتنفيذ اكتساب إشارة السلامة عالي الدقة وتحويل الحلقة عبر منصات أنظمة السلامة المجهزة.
| المعلمة | المواصفات |
|---|---|
| النموذج | SAI143-H53 S2 |
| العلامة التجارية | Yokogawa |
| الأصل | مواصفات صناعية قياسية |
| الوزن | غلاف معياري قياسي |
| الأبعاد | وحدة رف قياسية |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 70 درجة مئوية |
| استهلاك الطاقة | حد أقصى 320 مللي أمبير (5 فولت تيار مستمر)، 550 مللي أمبير (24 فولت تيار مستمر) |
| قنوات الإدخال | 16 قناة، معزولة |
| إشارة الإدخال | 4 إلى 20 مللي أمبير (يسمح حتى 25 مللي أمبير) |
| جهد التحمل | 1.5 كيلو فولت تيار متردد لمدة دقيقة واحدة |
يحافظ تكوين الأجهزة على عزل كهربائي صارم عبر جميع قنوات الإدخال الـ 16 لقمع الضوضاء الكهربائية ذات النمط المشترك ومنع انتشار خطأ التأريض بين حلقات السلامة. يضمن التكامل مع معلمات بروتوكول حلقة HART من 4-20 مللي أمبير، ومخرجات إمداد الطاقة للمرسل، وإعدادات التكوين متعدد القنوات، نقلًا شفافًا لتدفقات بيانات العملية الحرجة للسلامة مباشرةً إلى وحدات المراقبة دون تدهور الإشارة.
س: ما هي القيود المتعلقة بتوصيل جهد إمداد الطاقة للمرسل تحت الحمل؟
ج: يوفر مصدر الطاقة الداخلي للمرسل ما لا يقل عن 16.15 فولت عند 20 مللي أمبير وبحد أقصى 26.4 فولت عند 0 مللي أمبير، مما يتطلب من حلقات المجال العمل ضمن حدود انخفاض الجهد هذه.
س: كيف يتم إنشاء تكوينات المرسل ثنائي الأسلاك مقابل رباعي الأسلاك على الوحدة؟
ج: تدعم كل قناة على حدة تكوينًا مستقلاً لاتصالات المرسل ثنائي الأسلاك أو رباعي الأسلاك عبر دبابيس ضبط فعلية موجودة على واجهة الوحدة.
قم بتركيب الوحدة بإحكام في فتحة رف العقدة المخصصة، مع ضمان المحاذاة الفيزيائية الصحيحة مع موصلات اللوحة الخلفية قبل تشغيل آليات التثبيت. قم بتوجيه أسلاك الإدخال التناظرية الحرجة للسلامة بعيدًا عن قنوات الطاقة عالية الجهد واستخدم كابلات زوجية مجدولة محمية للحفاظ على دقة القياس. قم بتوصيل درع الكابل وأسلاك تصريف التأريض بإحكام بقضيب التأريض الأرضي المخصص للخزانة.
