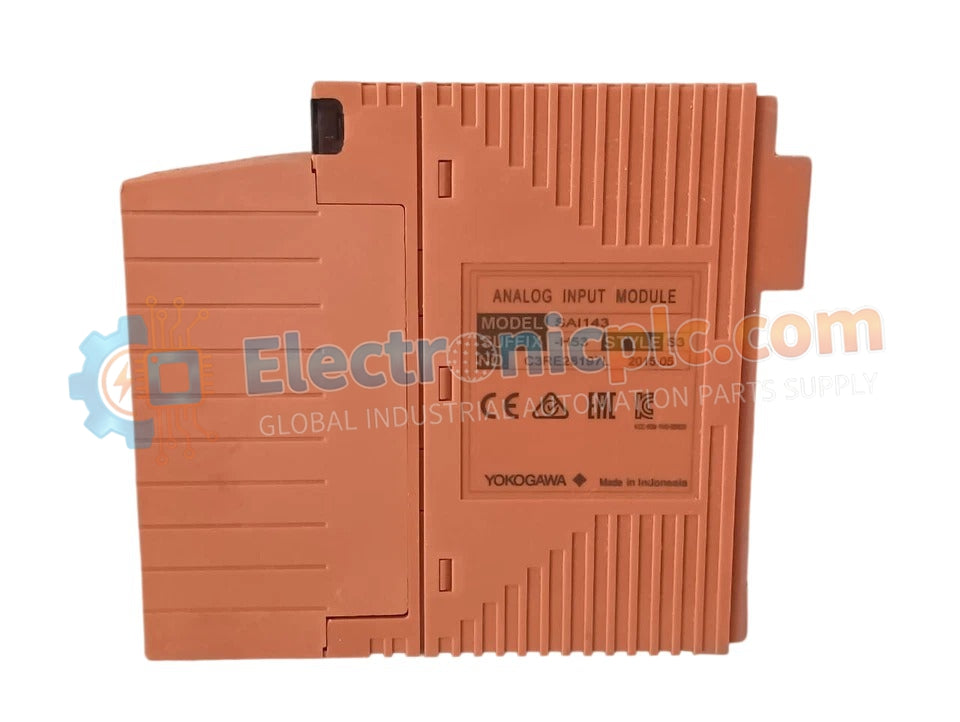

تم تكوين وحدة Yokogawa SAI143-H53 S3 (وحدة الإدخال التناظرية SAI143-H53) للحصول على بيانات العملية عالية الكثافة في منصات أنظمة التحكم الموزعة، وتوفر هذه الوحدة التنفيذ المادي والكهربائي المباشر لمعالجة إشارات المستشعرات متعددة القنوات.

المواصفات الفنية للأجهزة

أجهزة القياس والتحكم في العمليات وسلامة الدائرة

تدعم وحدة SAI143-H53 بروتوكول حلقة HART 4-20 مللي أمبير، مما يتيح تبادل البيانات ثنائي الاتجاه بين أجهزة الإرسال المثبتة في الحقل وشبكة التحكم. لضمان دقة الإشارة في البيئات الصناعية المعقدة، تتضمن الوحدة عزلًا قويًا بين القنوات. يقلل هذا الفصل الكهربائي من مخاطر حلقات التأريض وتداخل الإشارات عبر المدخلات متعددة القنوات. بالإضافة إلى ذلك، عند التوصيل بأجهزة استشعار المزدوجات الحرارية أو RTD عبر تكييف الإشارة الخارجية، تدعم الوحدة تعويض الوصلة الباردة (CJC) للحفاظ على دقة قياس درجة الحرارة عبر الحلقات المتصلة.

الأسئلة المتداولة

س: هل تدعم SAI143-H53 التبديل السريع (hot-swapping) في ظروف الحمل العادية؟

ج: نعم، تم تصميم بنية الأجهزة لدعم الإدخال والإزالة المعيارية؛ ومع ذلك، يجب على موظفي الصيانة التأكد من تعيين حالة حلقة البرنامج المقابلة على وضع "يدوي" أو "صيانة" قبل الاستخراج لمنع إنذارات العملية على مستوى النظام.

س: ما هي حدود العزل الكهربائي لقنوات الإدخال؟

ج: تم تصميم الوحدة بعزل جلفاني للحماية من ارتفاعات الجهد الشائعة (common-mode voltage spikes)؛ ارجع إلى وثائق تأريض خزانة النظام المحددة لتقييمات جهد العزل بالنسبة إلى تأريض النظام.

إرشادات التركيب الميداني

• تأكد من فصل طاقة عقدة الإدخال/الإخراج قبل تثبيت الوحدة في فتحة اللوحة الأساسية المخصصة لمنع حدوث دوائر قصر كهربائية على اللوحة الخلفية.

• تأكد من أن جميع أسلاك التوصيل الميدانية محمية بشكل صحيح وأن درع الكابل متصل بشريط التأريض المشترك للخزانة؛ تجنب تمرير كابلات الإشارة بالتوازي مع خطوط طاقة التيار المتردد عالية الجهد لتقليل الضوضاء المستحثة.

• قم بتأمين آلية قفل اللوحة الأمامية بعد الإدخال لضمان الاستقرار الميكانيكي والاتصال الكهربائي الصحيح بناقل النظام.

• بعد التثبيت، قم بإجراء فحص حلقة الإشارة باستخدام مصدر تيار معاير للتحقق من أن العدادات الخام المقاسة بواسطة الوحدة تتوافق بدقة مع نطاق إدخال 4-20 مللي أمبير.
