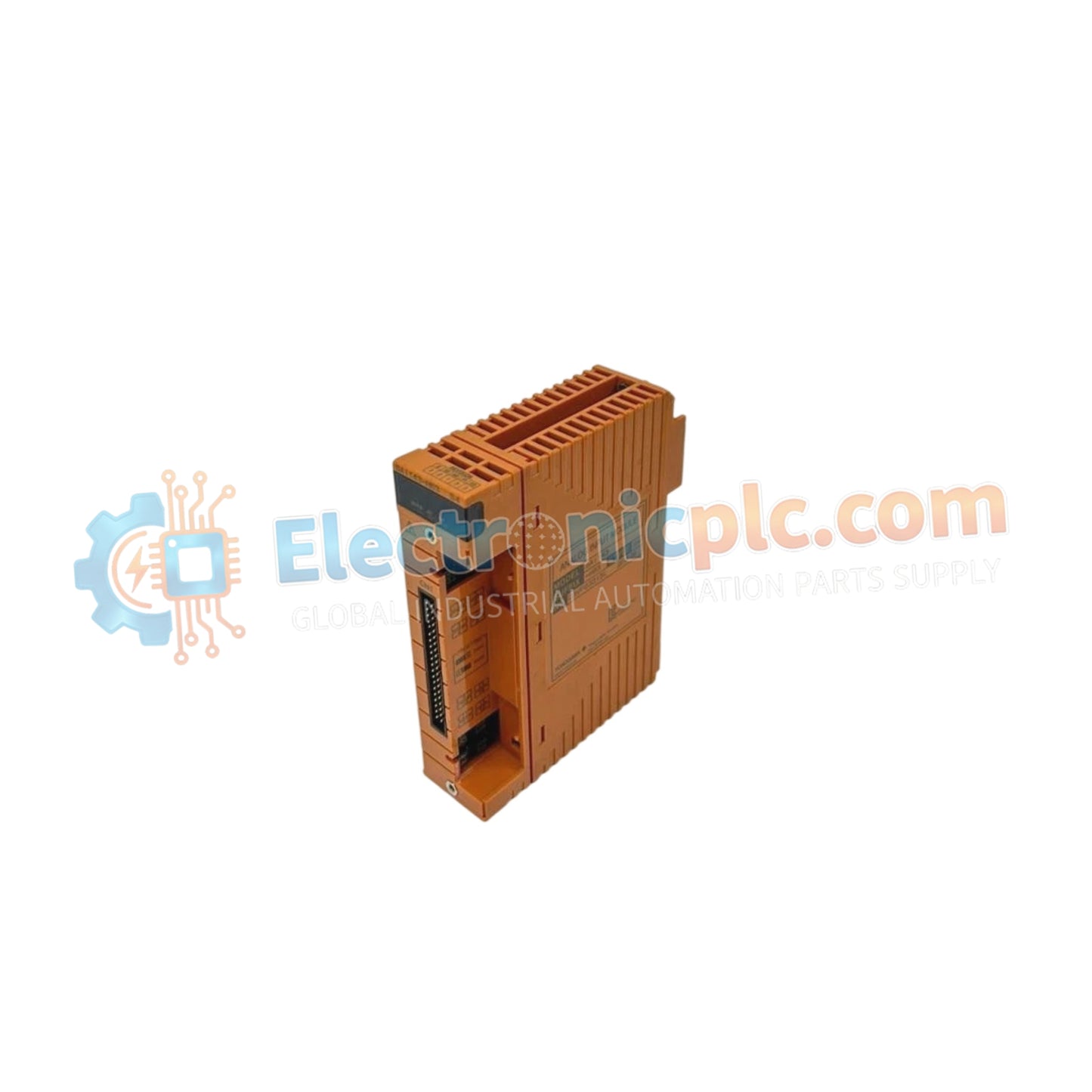

تم تكوين وحدة YOKOGAWA SAI143-S53/A4S00 (وحدة الإدخال التناظري SAI143-S53/A4S00) لاكتساب الإشارة عالية الكثافة في منصات SIS، وتوفر قياس التيار الكهربائي المباشر وتوزيع طاقة جهاز الإرسال لحلقات السلامة الصناعية.

توضيح اللاحقة ومصفوفة النموذج

• SAI143-S53: النموذج الأساسي للإدخال التناظري 16 قناة مع معالجة الإدخال/الإخراج القياسية.
• /A4S00: يحدد الواجهة الطرفية المحددة وتكوين الحماية الكهربائية لتطبيقات ذات تصنيف أمان.

المواصفات الفنية للأجهزة

سلامة إشارة نظام الأمان المُجهّز

تستخدم وحدة SAI143-S53/A4S00 عزلًا غلفانيًا على مستوى الوحدة لضمان عدم انتشار أخطاء الإشارة في حلقة واحدة إلى القنوات المتبقية، وهو متطلب حاسم لهياكل SIS عالية التوافر. تم تصميم دائرة الإدخال لإدارة إشارات بروتوكول HART ذات الحلقة 4-20 مللي أمبير، مما يوفر الانحياز DC اللازم لتشغيل أجهزة الإرسال ثنائية الأسلاك مع الحفاظ على معاوقة إدخال 250 أوم أثناء التشغيل النشط. يسهل هذا التصميم القياس الدقيق لمتغيرات العملية مع ضمان حماية كهربائية قوية ضد الاضطرابات الشائعة في شبكات الأجهزة الصناعية واسعة النطاق.

الأسئلة المتكررة

س: هل تدعم هذه الوحدة تكوينات SIS المتكررة؟

ج: نعم، تسمح بنية 16 قناة بالتكامل في إعدادات SIS المتكررة؛ ومع ذلك، يجب معالجة التكوين الخارجي ومنطق التصويت بواسطة معالج السلامة لضمان تنفيذ حالة الفشل الآمن المطلوبة.

س: لماذا تتغير معاوقة الإدخال من 250 أوم إلى 500 كيلو أوم عند إزالة الطاقة؟

ج: تمنع المعاوقة العالية في حالة إيقاف التشغيل الوحدة من تحميل حلقة الإشارة عندما تكون الإلكترونيات الداخلية غير نشطة، مما يمنع تدهور الإشارة المحتمل في دوائر الأجهزة متعددة الأطراف.

إرشادات التركيب في الموقع

• تأكد من معايرة جهد إمداد طاقة الحلقة (16.15 فولت إلى 26.4 فولت) بشكل صحيح لحمل جهاز الإرسال المحدد لضمان بقاء الحلقة ضمن نطاق التشغيل 4-20 مللي أمبير.
• استخدم كابلات مجدولة ومحمية لجميع المدخلات الميدانية؛ وتأكد من تأريض الدروع عند صندوق التوصيل أو نقطة دخول الخزانة لتقليل التداخل الكهرومغناطيسي (EMI).
• تأكد من أن السحب الكلي للتيار لا يتجاوز سعة مصدر طاقة جهاز الإرسال، خاصةً عندما تكون جميع القنوات الـ 16 نشطة وتشغل أجهزة الإرسال في وقت واحد.
• تحقق دوريًا من انحراف الإشارة، خاصةً إذا كانت درجة حرارة بيئة الخزانة تتأرجح، مع ملاحظة أن معامل الانحراف هو +/- 16 ميكرو أمبير لكل 10 درجات مئوية.
• ثبت كتل الأطراف بإحكام برأس الوحدة لضمان سلامة مسار إشارة 16 قناة تحت الاهتزاز.
