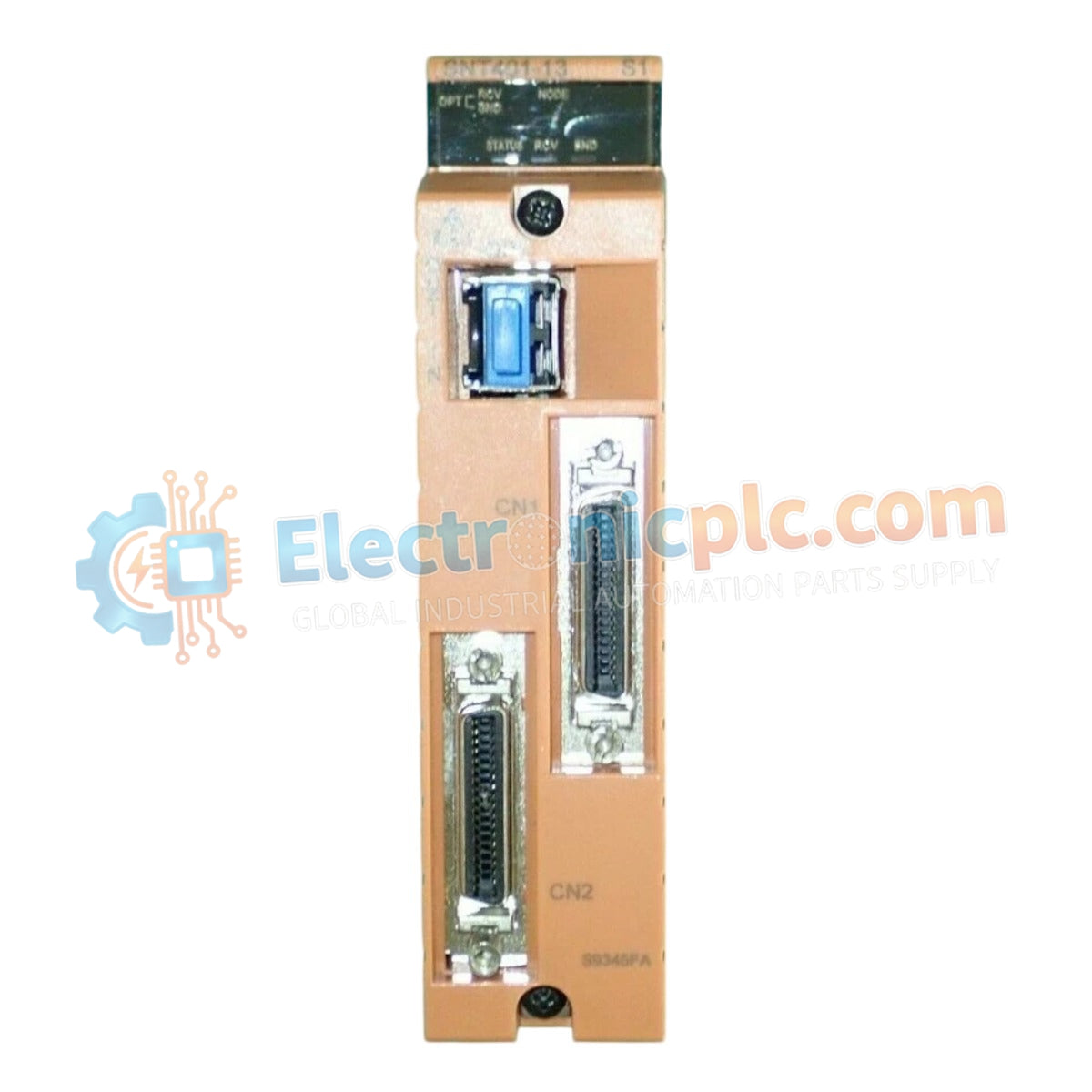

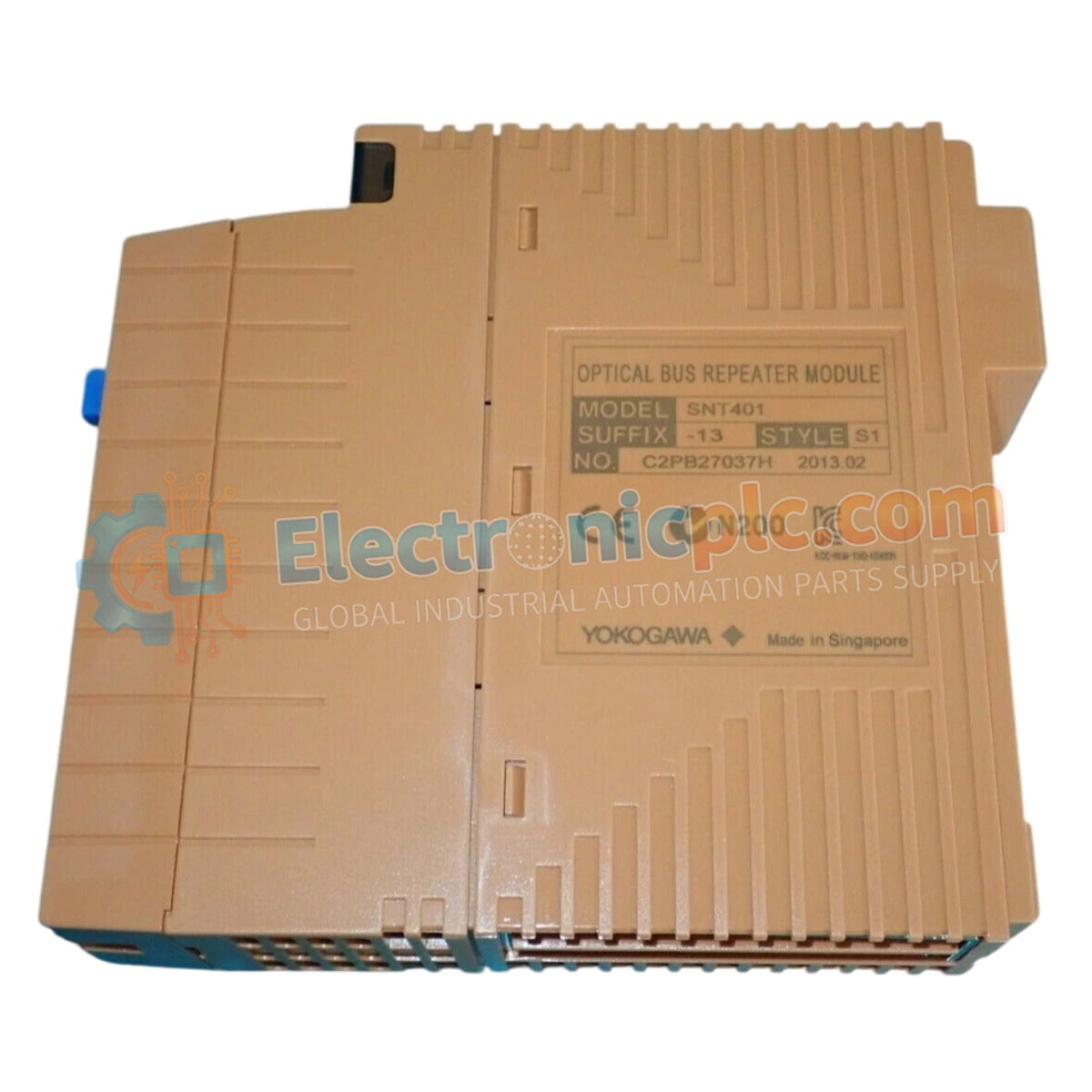

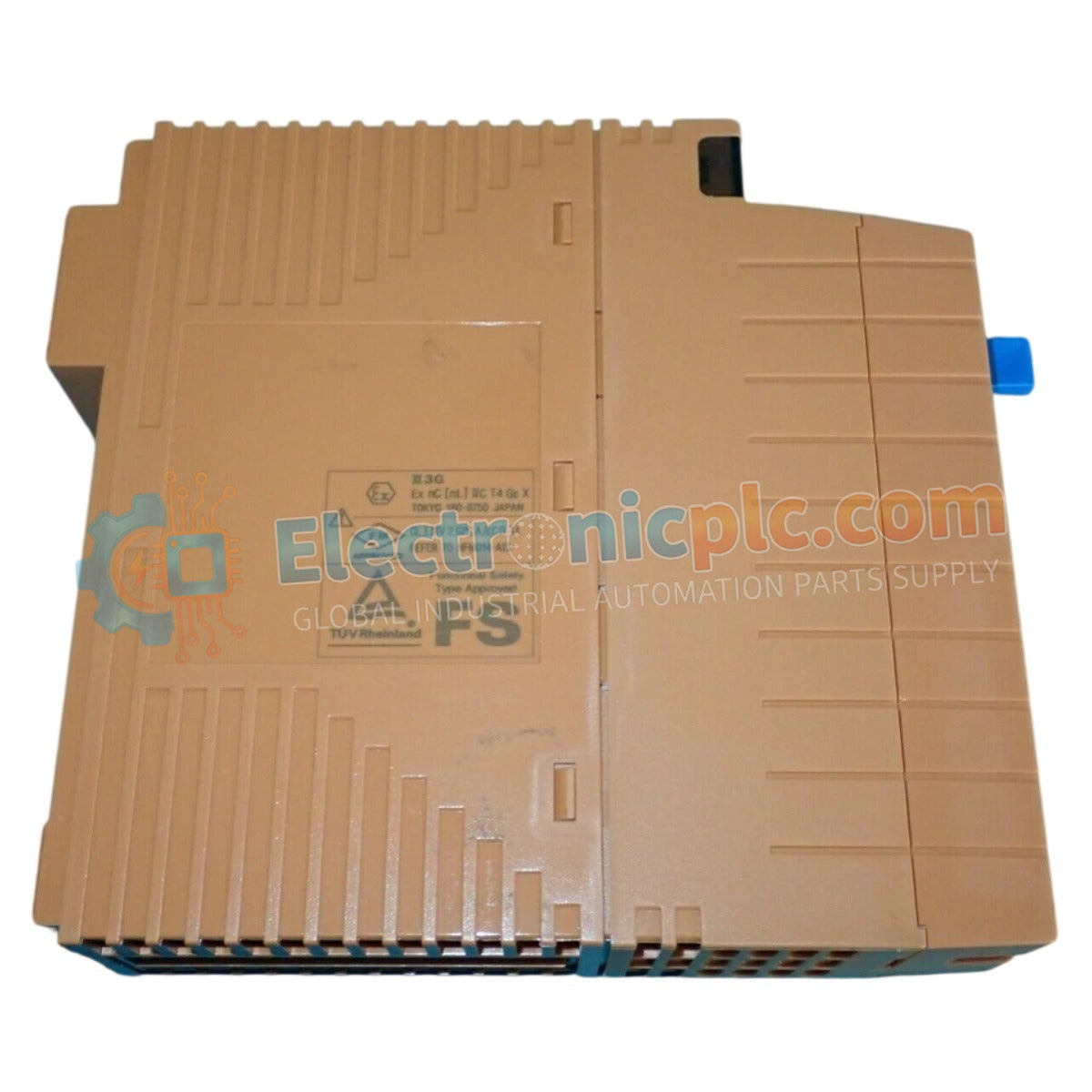

تم تصميم YOKOGAWA SNT401-13 (وحدة مكرر ناقل ESB البصري SNT401) لتمديد إرسال الإشارة في معماريات شبكات التحكم الموزعة، وتوفر هذه الوحدة تنفيذًا ماديًا مباشرًا لتحويل الإشارة من ضوئية إلى كهربائية.

مواصفات الأجهزة

عزل القناة عن القناة وسلامة البيانات الضوئية

تتيح وحدة SNT401-13 تمديد ناقل المزامنة الممتد (ESB) عبر عقد التحكم المنفصلة جغرافيًا. توفر الدوائر الداخلية عزلًا بين القنوات، مما يمنع انتشار الضوضاء الكهربائية بين مرحلة الإرسال والاستقبال البصري واللوحة الخلفية المحلية. من خلال تسهيل مزامنة البيانات عالية السرعة عبر الألياف الضوئية، تقلل الوحدة من تأثير التداخل الكهرومغناطيسي على توقيت حلقة التحكم، مما يضمن زمن انتقال اتصال محدد عبر بنية تحكم نظام التحكم الموزع (DCS).

الأسئلة المتداولة

س: هل تدعم SNT401-13 التبديل السريع أثناء التشغيل النشط؟

ج: لا. يجب إيقاف تشغيل الوحدة قبل إدخالها أو إزالتها من الوحدة الأساسية لمنع عابرات ناقل اللوحة الخلفية والأضرار المحتملة لدوائر اتصالات نظام التحكم.

س: هل المنفذ البصري متوافق مع كبلات توصيل الألياف متعددة الأوضاع القياسية؟

ج: تم تصميم SNT401-13 للتوافق مع واجهات الألياف البصرية المحددة من Yokogawa. تأكد من أن نوع الموصل البصري يطابق مواصفات النظام وأن وجوه الألياف خالية من الملوثات قبل الاتصال للحفاظ على ميزانية إشارة الارتباط.

إرشادات التثبيت الميداني

1. تثبيت الوحدة: قم بمحاذاة الوحدة مع أدلة الوحدة الأساسية وأدخلها حتى يتم توصيل موصلات اللوحة الخلفية بالكامل. قم بتأمين الوحدة باستخدام أذرع القفل المدمجة لضمان اتصال كهربائي مستقر.
2. إدارة الكابلات البصرية: عند توجيه الألياف البصرية إلى SNT401-13، حافظ على نصف قطر انحناء أكبر من 30 مم لتجنب زيادة التوهين والتشققات الدقيقة في قلب الألياف.
3. التأريض: تحقق من توصيل تأريض الخزانة وفقًا لمعايير الموقع. يجب أن يحافظ هيكل الوحدة على استمرارية كهربائية مع اللوحة الخلفية المؤرضة لضمان حماية فعالة ضد التداخل عالي التردد.
4. حماية ESD: استخدم دائمًا سوار معصم مضاد للكهرباء الساكنة عند التعامل مع الوحدة لمنع تلف مكونات CMOS الداخلية بسبب التفريغ الكهروستاتيكي.
