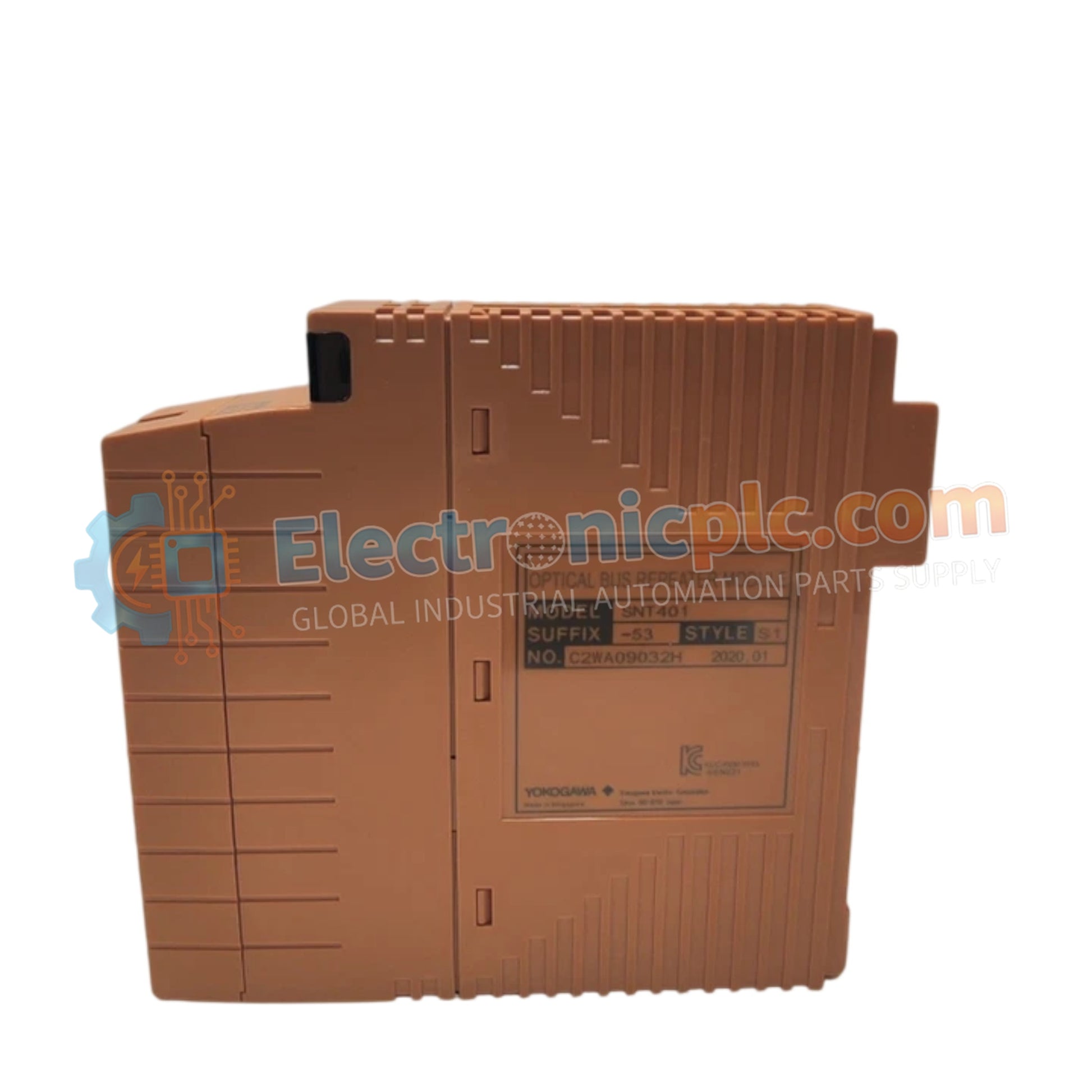

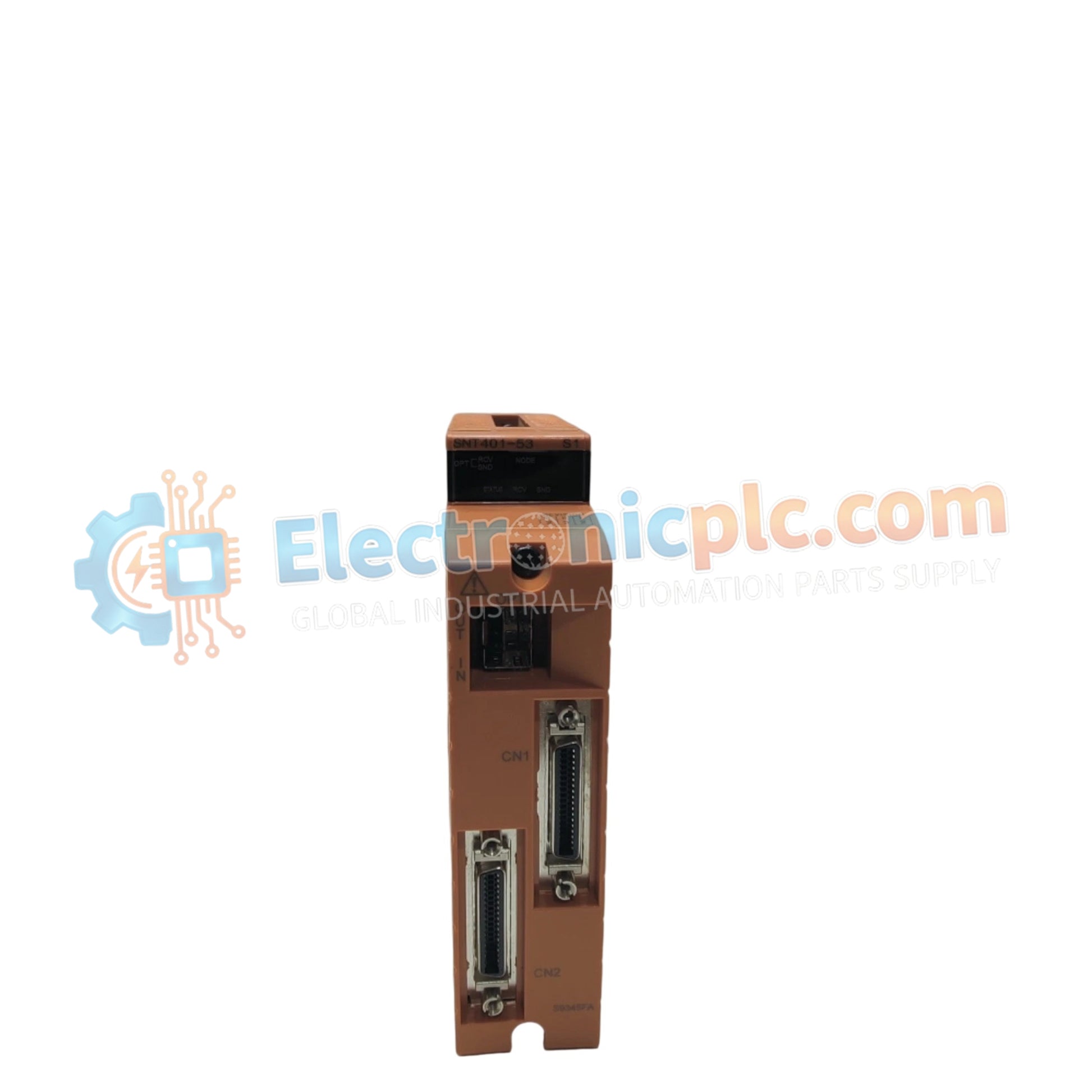

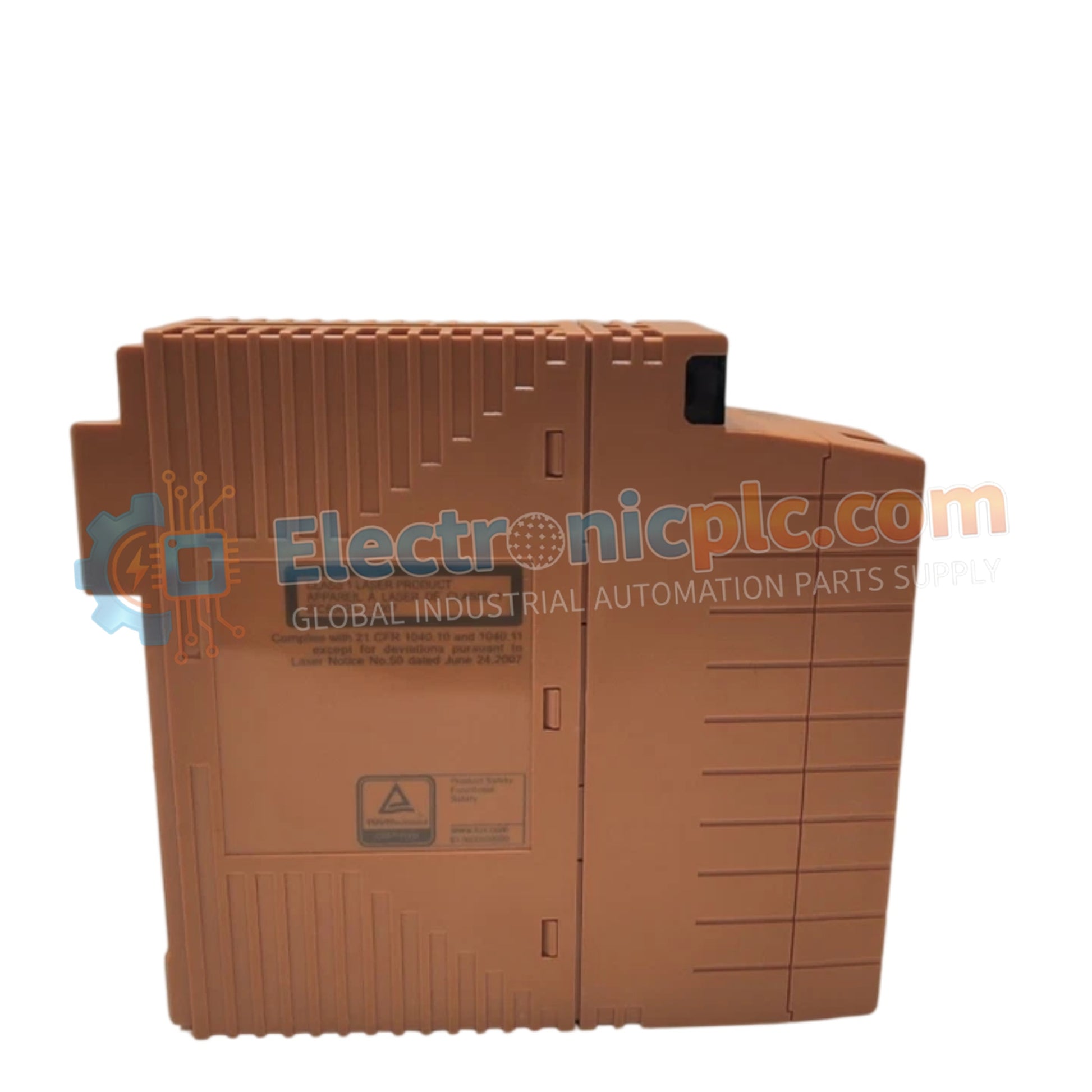

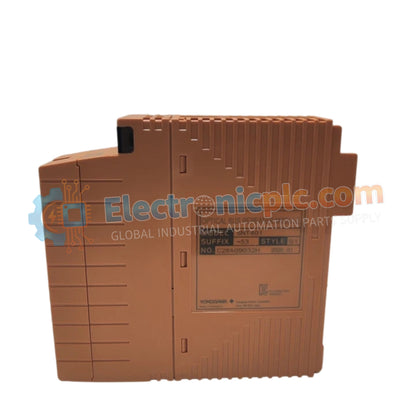

تم تكوين وحدة Yokogawa SNT401-53/CU1N (وحدة مكرر ناقل ESB البصري SNT401 Master Module) لتحويل الإشارة عالي السرعة في أنظمة السلامة ProSafe-RS، وتوفر تنفيذًا مباشرًا للإشارة الكهربائية إلى البصرية لمسافات اتصال ممتدة.

مواصفات الأجهزة

سلامة اتصالات نظام الأجهزة السلامية

تستخدم الوحدة SNT401-53/CU1N عزلًا كهربائيًا قويًا للحفاظ على سلامة الإشارة بين اللوحة الخلفية الكهربائية الحيوية للسلامة وعُقد الإدخال/الإخراج البعيدة. ضمن بنية ProSafe-RS، تضمن هذه الوحدة تنفيذ حالة الأمان من خلال مراقبة استمرارية الوصلة البصرية؛ يؤدي أي انقطاع في مسار الألياف الضوئية إلى إرسال تغذية مرتدة فورية لحالة الناقل إلى وحدة التحكم الرئيسية. يسهل التصميم نقل البيانات بشكل حتمي، مما يمنع تدهور الإشارة على مدى أقصى مسافة تبلغ 5 كيلومترات مع الحفاظ على مستويات العزل المطلوبة والمصنفة SIL والضرورية لتصميمات الشبكات الحيوية للسلامة.

الأسئلة الشائعة

س: هل تدعم الوحدة SNT401-53/CU1N التبديل السريع أثناء التشغيل النشط؟

ج: لا. نظرًا لطبيعة وحدات التحكم الرئيسية للناقل واستقرار نظام الأمان الحيوي، يجب فصل مصدر الطاقة ووضع النظام في حالة صيانة قبل إزالة الوحدة أو تركيبها.

س: هل مراقبة الوصلة البصرية قادرة على اكتشاف التوهين الجزئي للإشارة؟

ج: تم تصميم الوحدة لمراقبة فقدان الوصلة. بينما توفر الإرسال لمسافة 5 كيلومترات، فإن الأداء يعتمد على استخدام كابلات الألياف الضوئية ANT401 المحددة والإنهاء الصحيح لتجنب فقدان الإشارة الزائد الذي قد يؤدي إلى عطل في الناقل.

إرشادات التثبيت الميداني

• التركيب: تأكد من تثبيت الوحدة بإحكام داخل فتحة رف الإدخال/الإخراج المخصصة. استخدم آليات القفل لتوفير مقاومة للاهتزاز في تكوينات الرفوف عالية الكثافة.
• معالجة الألياف الضوئية: عند توصيل واجهة الألياف الضوئية، تأكد من أن الموصل البصري نظيف وخالٍ من أي عوائق. حافظ على نصف قطر انحناء أدنى لكابل الألياف الضوئية لمنع الشقوق الدقيقة وما يتبعها من توهين للإشارة.
• التدريع والتأريض: قم بتوصيل هيكل الوحدة بنقطة التأريض المشتركة للنظام باستخدام موصلات منخفضة المقاومة لتوفير حماية فعالة من التداخل الكهرومغناطيسي. تأكد من فصل كابلات الناقل الكهربائي عن خطوط الطاقة عالية الجهد لمنع الضوضاء المستحثة.
• الإدارة الحرارية: على الرغم من أن الوحدة مصنفة حتى 70 درجة مئوية، حافظ على مسافة كافية حول فتحات تهوية الرف لضمان تبديد حرارة سلبي ثابت ومنع التشبع الحراري الموضعي.
