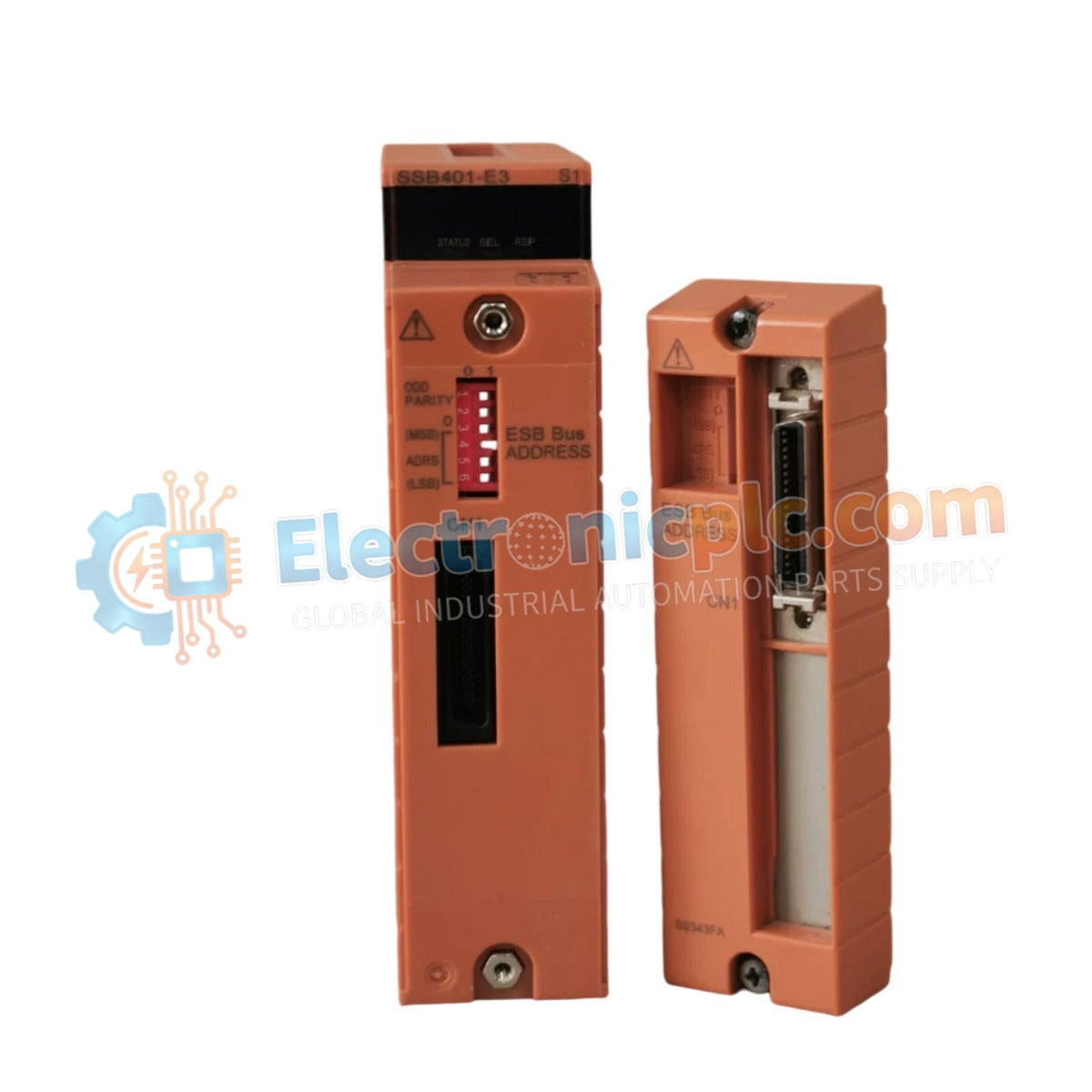

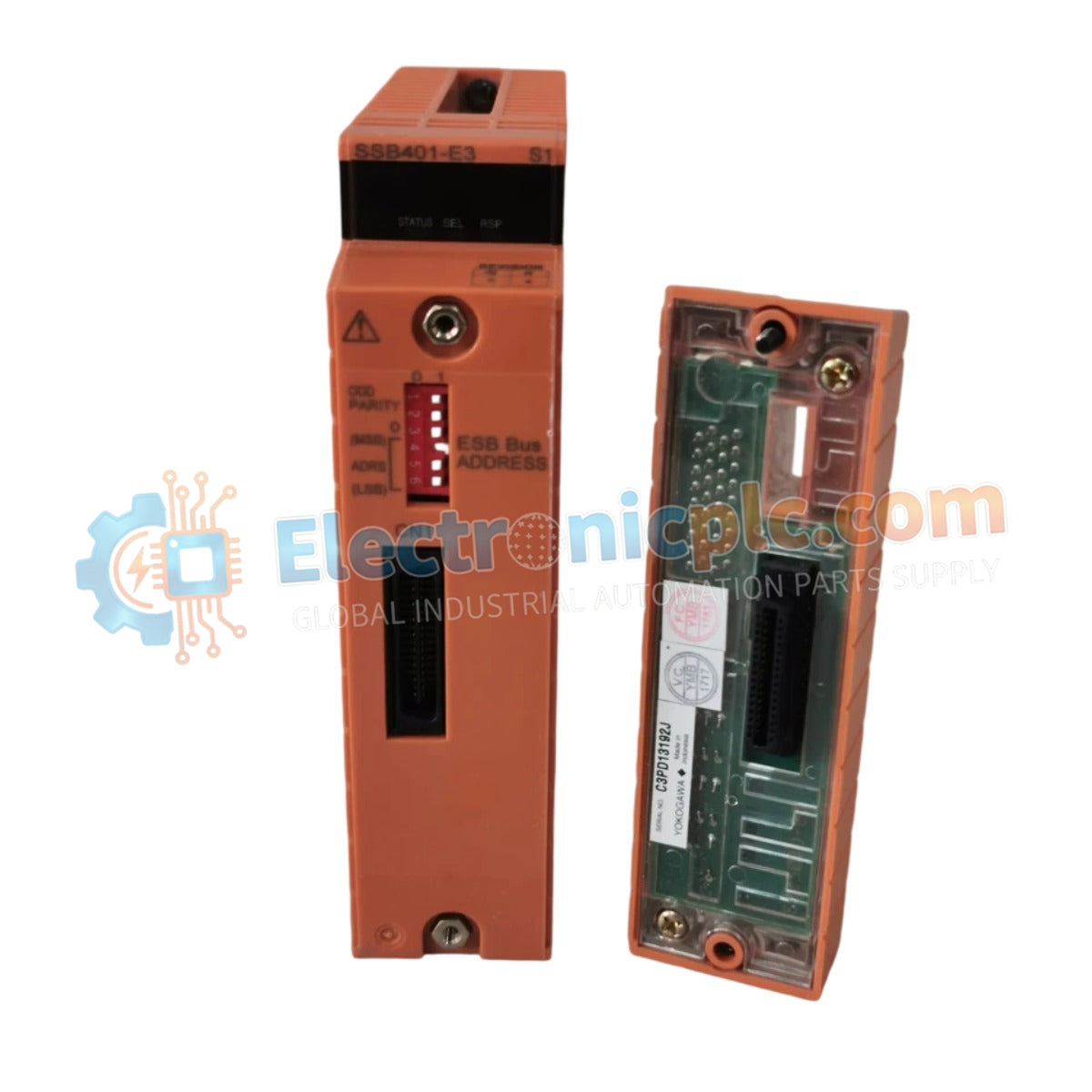

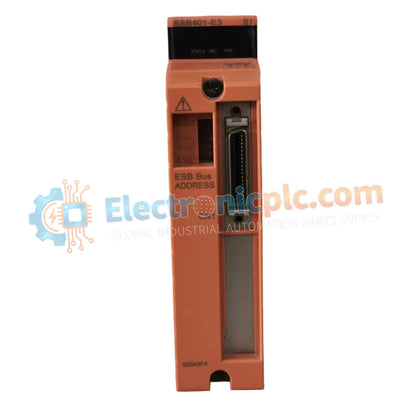

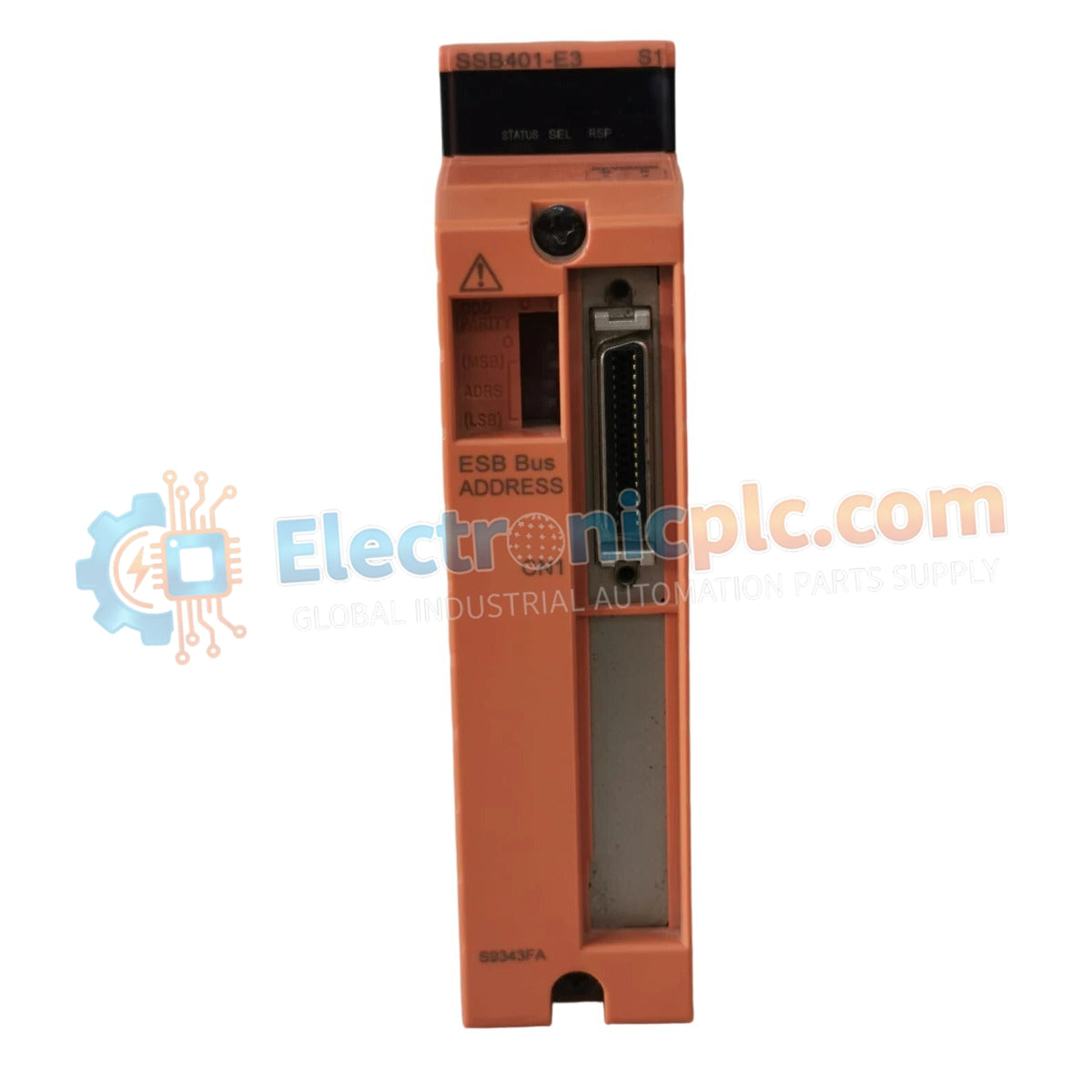

تُعد وحدة الموصل Yokogawa SSB401-53 S9343FA، والمفهرسة أيضًا باسم وحدة الموصل SSB401-53، بمثابة وحدة موصل SSB401 الأساسية المستخدمة لتنفيذ اتصال ناقل ESB عبر منصات وحدة التحكم الميداني (FCU) من Yokogawa.

مواصفات الأجهزة

اتصال التحكم في العمليات وعزل الإشارة

تسهل وحدة SSB401-53 تبادل البيانات بين الأجهزة الميدانية ووحدة FCU عبر ناقل ESB. تم تصميم الوحدة للحفاظ على سلامة الإشارة العالية من خلال استخدام العزل بين القنوات، مما يقلل من تأثير حلقات التأريض المحتملة والتداخل الكهرومغناطيسي داخل خزانة التحكم. أثناء التشغيل، تضمن الوحدة توقيت اتصال حتمي، وهو أمر ضروري لتطبيقات التحكم في العمليات في الوقت الفعلي. كما تتميز بتشخيصات داخلية لمراقبة حركة الناقل، مما يوفر ملاحظات الحالة لنظام التحكم للكشف عن زمن انتقال الاتصال أو تدهور الطبقة المادية.

الأسئلة المتداولة

س: هل يمكن لهذه الوحدة التعامل مع مدخلات مزود الطاقة الزائدة؟

ج: تم تصميم SSB401-53 لاستيعاب نطاقات الجهد المحددة. عند التكوين في بنية طاقة زائدة، تأكد من أن مصدري الطاقة متزامنين في الطور وضمن تحملات الجهد المحددة لمنع تضارب جانب الإمداد.

س: هل يتم التعامل مع إنهاء ناقل ESB داخليًا؟

ج: نعم، تتضمن الوحدة دوائر إنهاء ناقل نشطة لمنع انعكاس الإشارة في نهاية جزء ناقل ESB. تأكد من وضع الوحدة وفقًا لخريطة طوبولوجيا الشبكة للحفاظ على مطابقة المعاوقة المناسبة.

إرشادات التركيب الميداني

• تأكد من تأريض تجميع رف 19 بوصة بشكل صحيح بأرضية سلامة النظام قبل تركيب SSB401-53 لمنع فروق الجهد المحتملة للهيكل.
• تحقق من مطابقة محدد جهد الإدخال أو مصدر الإمداد الخارجي لتصنيف الوحدة المحدد (تيار متردد أو تيار مستمر) قبل التشغيل.
• وجه كابلات ناقل ESB بعيدًا عن موصلات الطاقة عالية التيار لتقليل الضوضاء المستحثة، مع الالتزام بمسافة فصل دنيا كما هو محدد في معايير التركيب الكهربائي للموقع.
• أحكم ربط جميع براغي تثبيت الرف لضمان أن الهيكل يحافظ على تلامس منخفض المقاومة مع إطار الرف، وهو أمر بالغ الأهمية لفعالية التدريع.
• بعد التثبيت، قم بإجراء فحص سلامة الناقل باستخدام محطة عمل هندسة النظام للتأكد من أن جميع حزم اتصالات العقدة تقع ضمن حدود زمن انتقال الإرسال المتوقعة.
