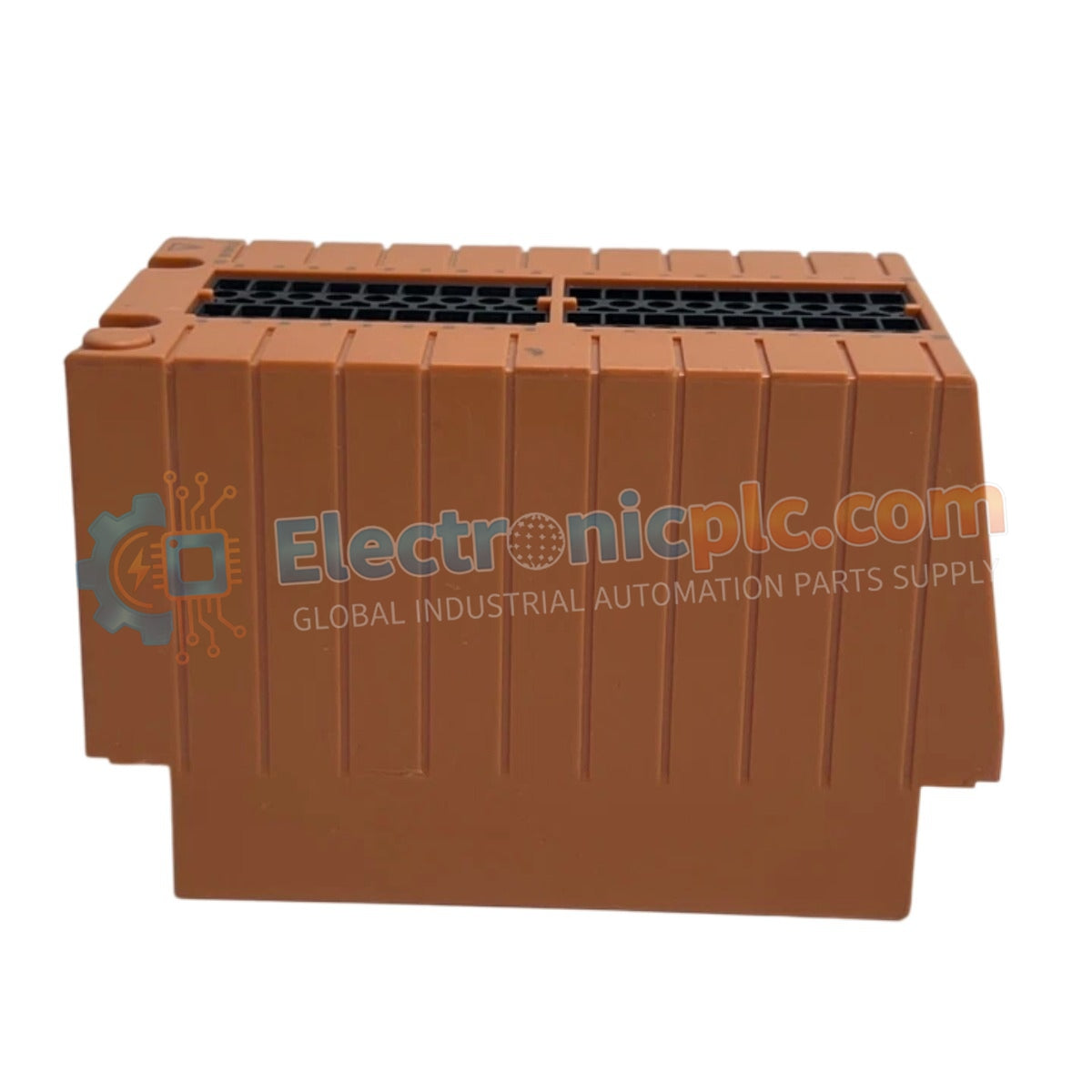

يعد Yokogawa STA4D-00 S2، والمفهرس أيضًا باسم كتلة طرف المشبك الضاغط STA4D-00، مكونًا ماديًا مخصصًا لإنهاء أسلاك المجال داخل شبكات توزيع إشارة الإدخال/الإخراج لأنظمة التحكم الموزعة (DCS).

مواصفات الأجهزة

عزل من قناة إلى قناة واستقرار الإنهاء

تحافظ كتلة طرف STA4D-00 S2 على سلامة المسار الكهربائي باستخدام مشابك ضغط عالية الشد تضمن توصيلات محكمة الغاز للموصلات الميدانية. يقلل هذا التكوين من انخفاض الجهد عبر نقطة الإنهاء ويمنع تقلبات الإشارة في الحلقات التناظرية منخفضة المستوى. تم تصميم بنية الوحدة لاستيعاب أسلاك إشارة صناعية قياسية، مما يوفر العزل الضروري واستقرار التركيب لمنع تلامس الإشارة المتقطع الناتج عن الاهتزاز أثناء عمليات المعالجة المستمرة.

الأسئلة المتكررة

س: هل يمكن لـ STA4D-00 S2 استيعاب مقاييس أسلاك مختلفة؟

ج: تم تصميم آلية المشبك الضاغط لنطاق معين من أحجام الموصلات، عادةً من 0.5 مم مربع إلى 2.5 مم مربع. استشر لوحة علامة كتلة الطرف للحصول على مواصفات عزم الدوران الدقيقة وأقصى حدود قياس الأسلاك لضمان تثبيت آمن دون تلف الموصل.

س: هل يلزم تأريض محدد لهيكل STA4D-00 S2؟

ج: بينما توفر كتلة الطرف إنهاء كهربائيًا للإشارات، يجب توصيل قضيب التثبيت أو الهيكل بأرض الحماية الواقية للنظام (PE) للحفاظ على استمرارية التدريع وتقليل ضوضاء الوضع المشترك عبر رف الإدخال/الإخراج.

إرشادات التركيب الميداني

1. تأكد من تثبيت كتلة الطرف بإحكام على سكة DIN أو كتيفة التثبيت المخصصة، مع التأكد من أن آلية القفل تعمل بشكل كامل.
2. انزع عزل السلك بالطول المحدد بواسطة هندسة الطرف لمنع تعرض النحاس مع ضمان عمق التلامس الكامل داخل المشبك.
3. أدخل الموصلات بشكل فردي في مشابك الضغط؛ تحقق من عدم وجود أسلاك مقروصة أو بارزة من مخرج المشبك.
4. أحكم ربط براغي المشبك بقيمة عزم الدوران الموصى بها لمنع مشاكل التمدد/الانكماش الحراري بمرور الوقت.
5. استخدم الأطراف المناسبة للأسلاك المجدولة للحفاظ على قوة التثبيت ومنع إجهاد الأسلاك على المدى الطويل.
6. تحقق من الاستمرارية من نقطة الإنهاء الميداني إلى موصل اللوحة الخلفية لوحدة الإدخال/الإخراج باستخدام جهاز قياس متعدد رقمي قبل تشغيل الحلقة.
