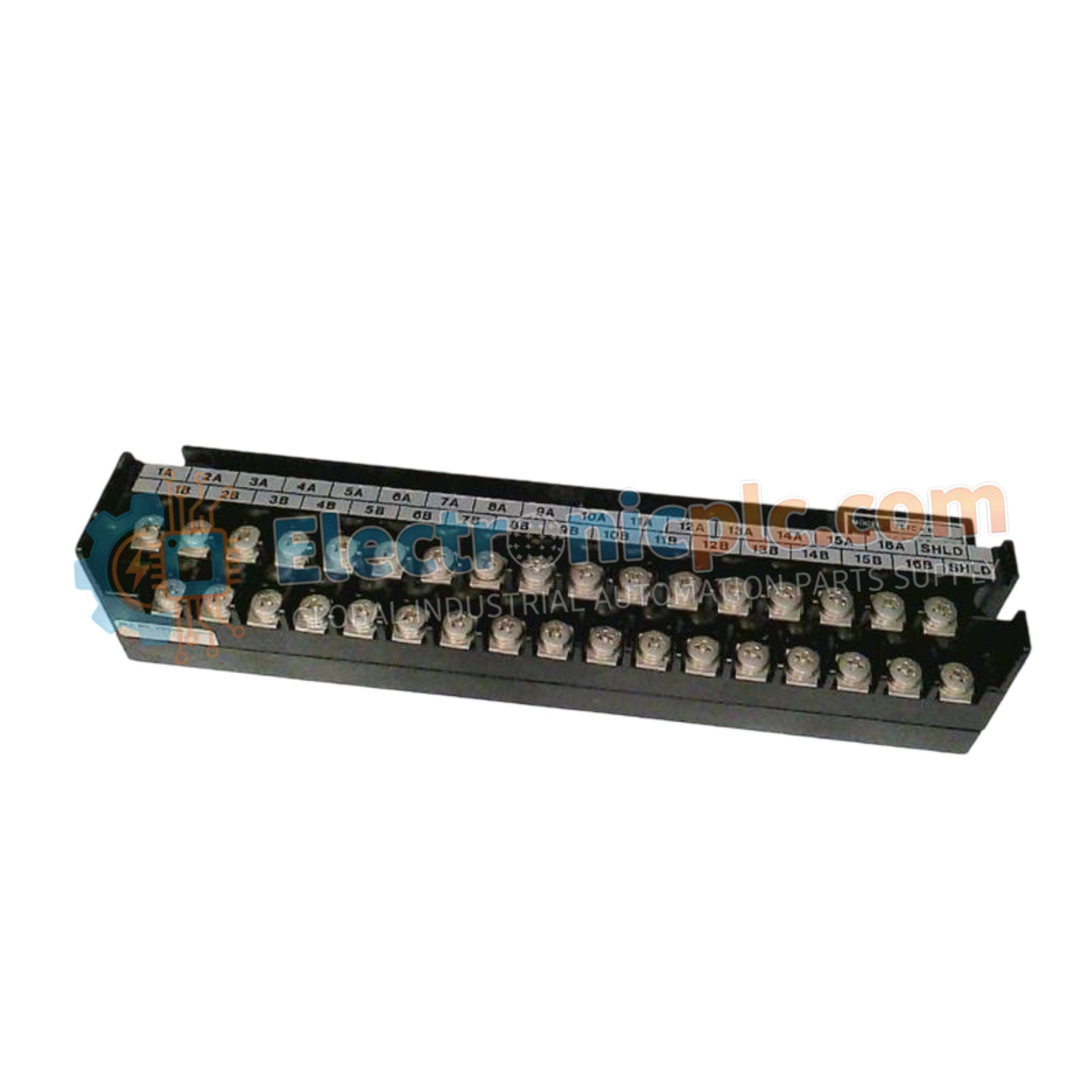

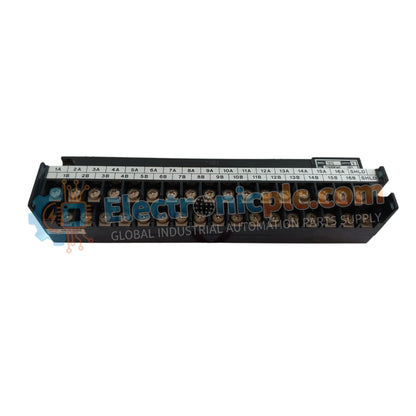

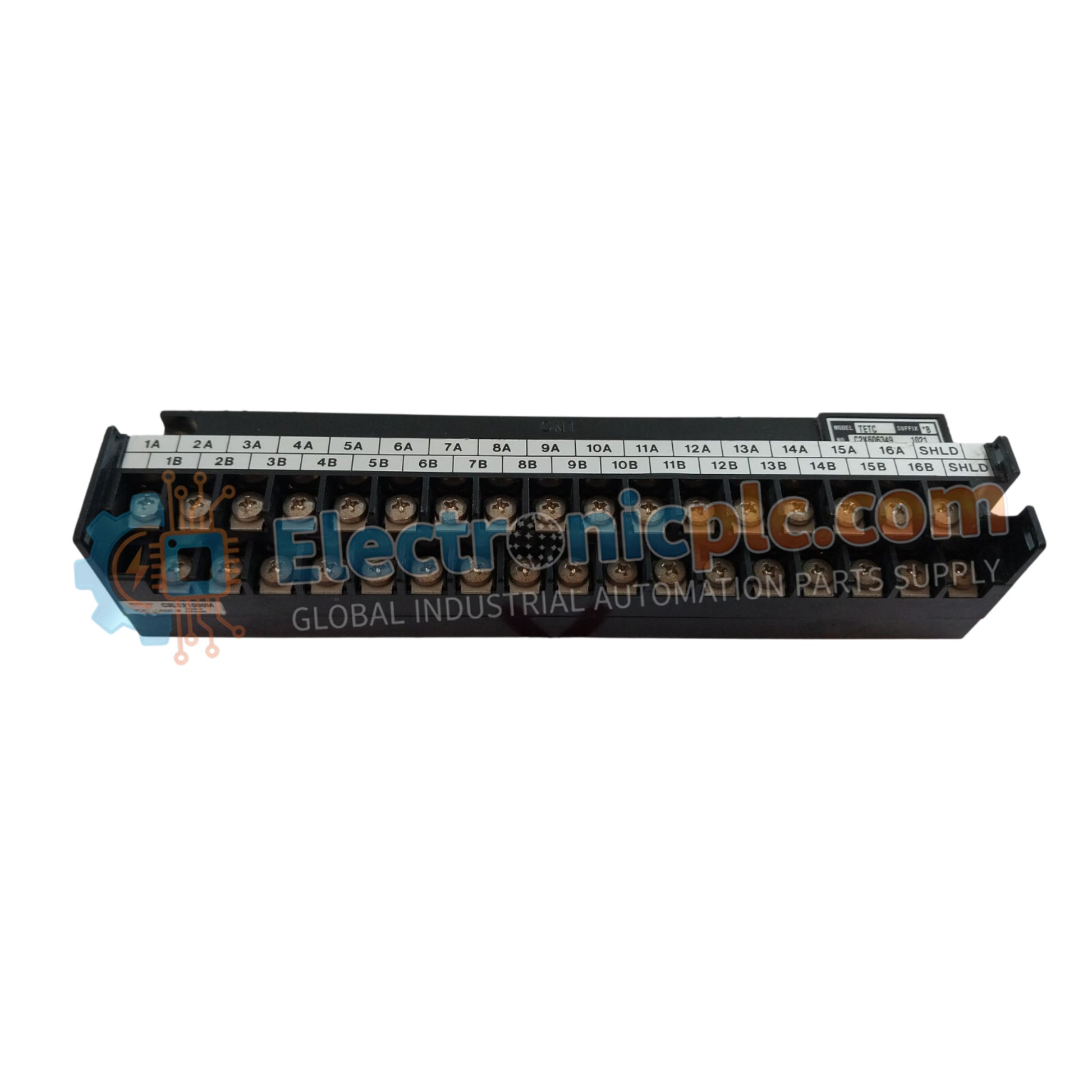

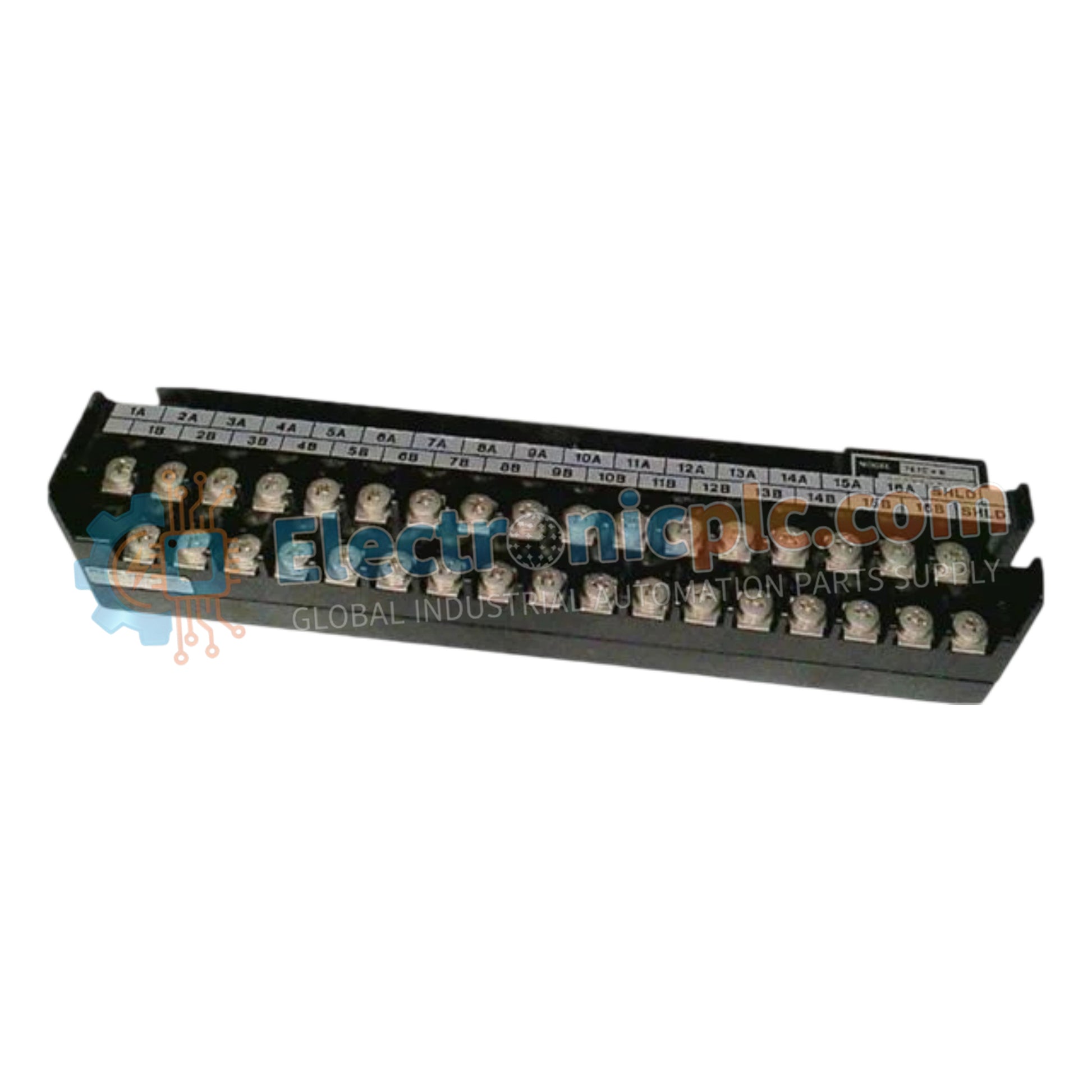

تم تصميم YOKOGAWA TE16 (كتلة طرفية TE16) لتوزيع الإشارات عالية الكثافة، وتوفر تنفيذًا ماديًا مباشرًا لواجهة الإشارة من الحقل إلى الوحدة. تعمل الكتلة الطرفية كقناة أساسية للاتصال الكهربائي بين مستشعرات الحقل والمشغلات ولوحة التوصيل الخلفية لوحدة التحكم Yokogawa، مما يسهل نقل الإشارة المستقر لأجهزة القياس الصناعية المتكاملة.

مواصفات الأجهزة

السلامة الكلفانية وكثافة الإنهاء

تم تصميم كتلة أطراف TE16 للحفاظ على اتصال كهربائي عالي التكامل من خلال أطراف لولبية M4، مما يضمن مسارات إشارة منخفضة المقاومة مناسبة لكل من الإدخال/الإخراج الرقمي والتناظري. تم تصنيف بنية الوحدة لمقاومة عزل لا تقل عن 100 ميجا أوم عند 500 فولت تيار مستمر، مما يوفر عزلًا كهربائيًا فعالًا بين القنوات المتجاورة وأرضية الهيكل. يمنع هذا التصميم تسرب التيار وتداخل القنوات المتقاطعة، وهو أمر ضروري للحفاظ على دقة الإشارة المطلوبة عند التوصيل بوحدات التحكم ADM1C و AMM12C و AMM22C و ADV59.

الأسئلة المتداولة

س: هل هذه الكتلة الطرفية مناسبة للتطبيقات عالية الاهتزاز؟

ج: نعم، يوفر تصميم الطرف اللولبي M4 قوة قفل ميكانيكية تقاوم الارتخاء تحت اهتزازات صناعية قياسية. تأكد من إحكام براغي الطرف إلى الإعداد المحدد للحفاظ على الاتصال على المدى الطويل.

س: هل يمكن استخدام TE16 في المنشآت في المناطق الخطرة؟

ج: TE16 هو مكون واجهة خامل. بينما يمكن تثبيته في مناطق خطرة كجزء من تجميع I/O، تأكد من أن تكوين الحلقة بأكملها يتوافق مع معايير السلامة المحلية ذات الصلة لممارسات الأسلاك الآمنة جوهريًا أو غير المسببة للاشتعال.

إرشادات التثبيت الميداني

1. تأكد من أن خزانة التحكم غير مزودة بالطاقة قبل بدء أي عمليات توصيل لمنع الدوائر القصيرة العرضية.
2. استخدم حلقات الأسلاك لجميع الموصلات التي تدخل أطراف براغي M4 لضمان ضغط موحد ومنع تآكل خيوط الأسلاك الفردية.
3. تحقق من أن المقطع العرضي للكابل متوافق مع حدود أطراف M4 لضمان اتصال آمن ومحكم للغاز.
4. افصل أسلاك الطاقة عالية الجهد عن أسلاك الإشارة في الكتلة الطرفية لتقليل الاقتران الحثي وتداخل الضوضاء المحتمل.
5. قم بإجراء اختبار سحب على كل سلك متصل بعد التثبيت للتأكد من السلامة الميكانيكية والاستمرارية الكهربائية لوحدة التحكم.
