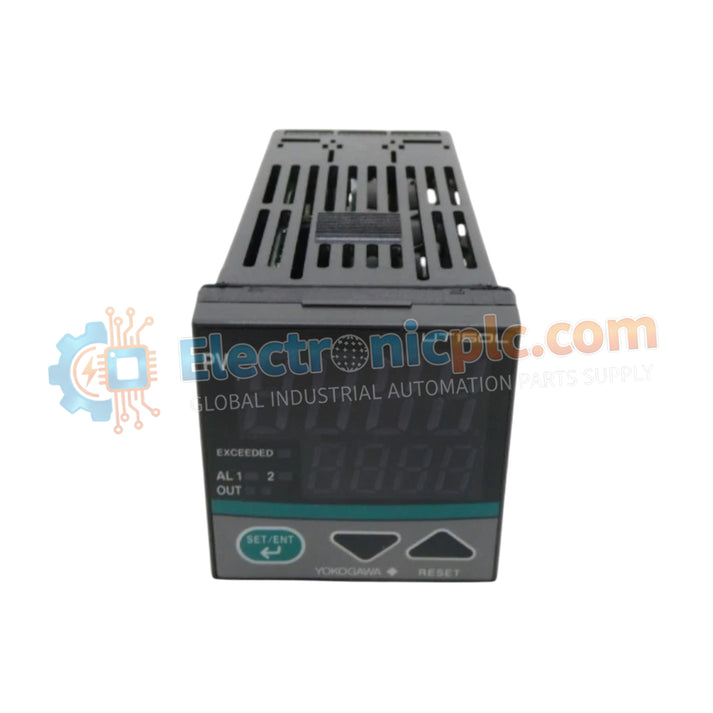

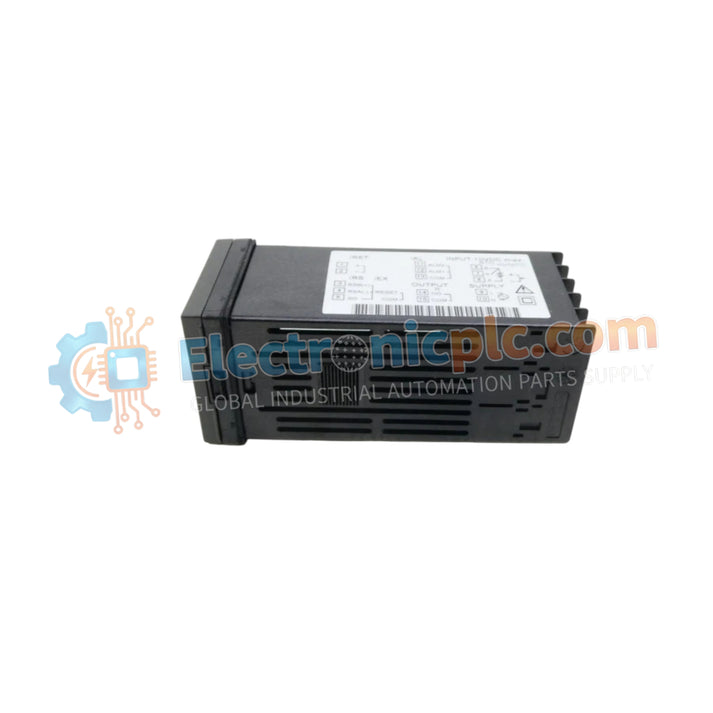

تم تكوين وحدة التحكم YOKOGAWA UT150L (وحدة التحكم بالحدود UT150L) لمراقبة العمليات الدقيقة وأقفال الأمان، وهي توفر تنفيذًا ماديًا/كهربائيًا مباشرًا. تعمل مكونة الأجهزة هذه كوحدة تحكم بالحدود 1/16 DIN، وتستخدم مراحل إدخال شاملة لمراقبة المتغيرات مثل درجة الحرارة أو الضغط أو التدفق، وتشغيل مخرجات مرحل SPDT عند تجاوز الحدود.

مواصفات الأجهزة

مراقبة العمليات الصناعية وتكييف الإشارة

تتميز UT150L ببنية إدخال متعددة الاستخدامات قادرة على معالجة إشارات مختلفة، بما في ذلك المزدوجات الحرارية من النوع K، J، T، E، R، S، B، N، W، و PL2، بالإضافة إلى مستشعرات Pt100/JPt100 RTD. بالنسبة لدوائر الجهد والتيار، تقبل إدخالات 0-1 فولت، 0-5 فولت، 1-5 فولت، أو 0-10 فولت مباشرة، وإشارات 4-20 مللي أمبير عبر مقاومات تحويل خارجية. يدمج الجهاز تحكم PID مع قدرات قمع التجاوز والضبط التلقائي، مما يضمن الحفاظ على استقرار العملية حتى في البيئات الصناعية الديناميكية حيث يكون تقلب المتغيرات متكررًا.

الأسئلة المتداولة

س: هل يوفر UT150L عزلًا جلفانيًا بين إشارة الإدخال وخرج المرحل؟

ج: نعم، تحافظ وحدة التحكم على العزل الكهربائي بين مرحلة إدخال المستشعر وخرج مرحل SPDT لحماية دوائر المعالجة الداخلية من الانتقالات الشائعة النمط على جانب المجال.

س: هل يمكن توصيل إدخال التيار 4-20 مللي أمبير مباشرة بأطراف إدخال الوحدة؟

ج: لا، يجب تحويل إشارة 4-20 مللي أمبير إلى إشارة جهد باستخدام مقاومة تحويل خارجية دقيقة قبل الوصول إلى أطراف إدخال UT150L لضمان قياس مناسب.

إرشادات التركيب الميداني

• تحقق من أن أبعاد فتحة اللوحة هي بالضبط 45 ملم × 45 ملم (+0.6/-0 ملم) لضمان ملاءمة غلاف 1/16 DIN بإحكام مع أقواس التثبيت المتوفرة.
• استخدم كابلات محمية ومزدوجة مجدولة لجميع مدخلات المستشعر التناظرية لمنع التداخل الكهرومغناطيسي (EMI) من التأثير على دقة القياس ±0.5%.
• تأكد من أن حمل خرج المرحل لا يتجاوز 3 أمبير عند 250 فولت تيار متردد؛ استخدم موصلًا وسيطًا للأحمال الاستقرائية ذات القدرة العالية لمنع لحام التلامس.
• قم بتوصيل أرض المستشعر (إذا كان قابلاً للتطبيق) والأرض المشتركة للجهاز بنقطة أرضية موثوقة واحدة في الخزانة لتقليل حلقات الأرض وضوضاء الإشارة.
• تأكد من أن درجة حرارة التشغيل المحيطة تظل بين -10 و 50 درجة مئوية، وقم بتوفير تهوية كافية داخل لوحة التحكم لمنع ارتفاع درجة حرارة برنامج تشغيل شاشة LED ومراحل إمداد الطاقة.
