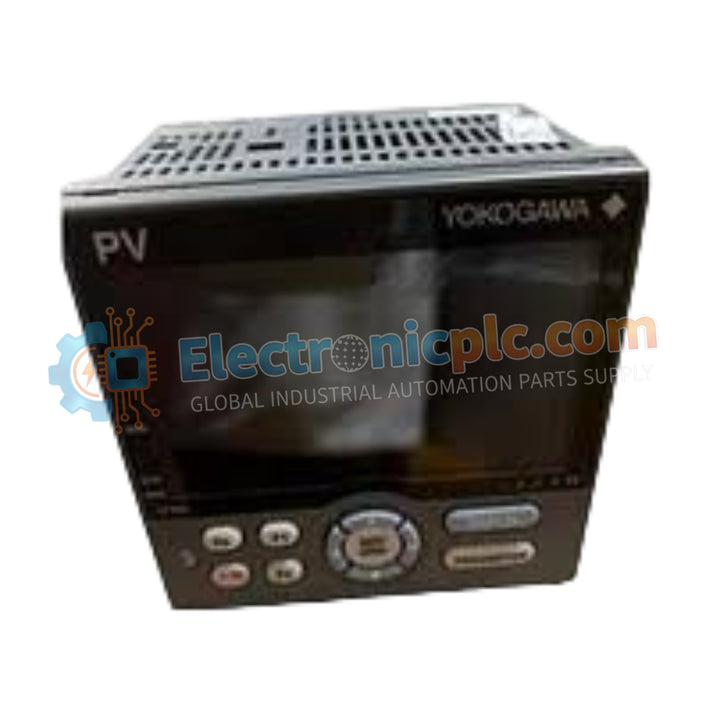

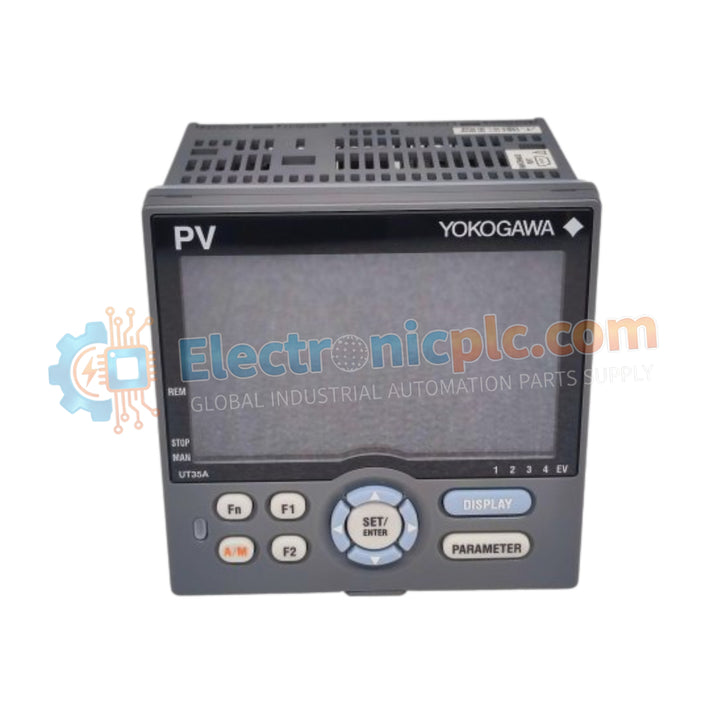

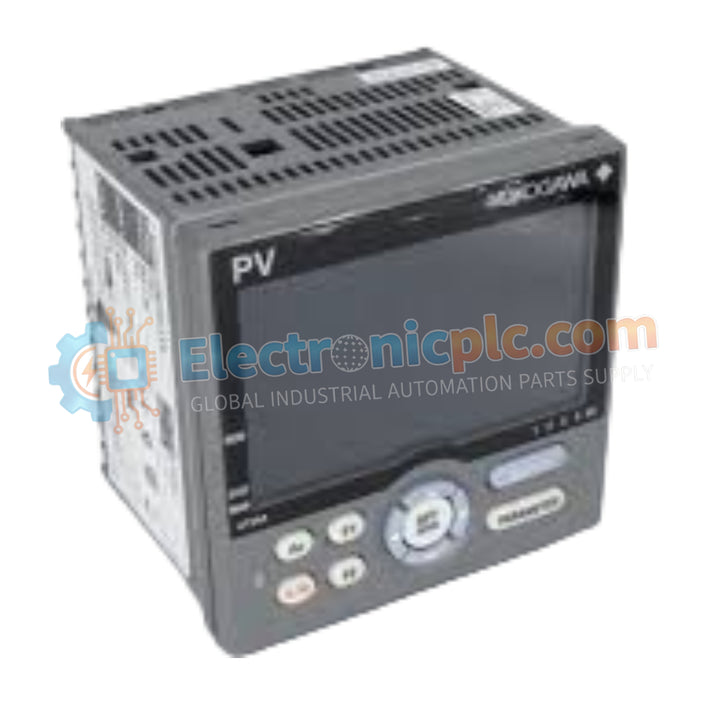

يعمل Yokogawa UT35A-100-10-00، والمصنف أيضًا كوحدة تحكم رقمية للبيان UT35A، كمكون مادي مخصص لتنظيم العمليات متعددة الحلقات وإدارة نقاط الضبط ضمن أنظمة التحكم الصناعية.

تفكيك اللاحقة ومصفوفة النموذج

• UT35A: سلسلة النموذج الأساسي لوحدات التحكم الرقمية للبيان (حجم 1/4 DIN).
• 100: يشير إلى تكوين التحكم القياسي بحلقة واحدة مع مجموعات الإدخال والإخراج الأساسية.
• 10: يشير إلى نطاق مصدر الطاقة (100-240 فولت تيار متردد) وهيكل الطرف الأساسي.
• 00: يمثل خيارات العرض القياسية وإعدادات البرامج الثابتة الافتراضية للمصنع.

المواصفات الفنية للأجهزة

التحكم في العمليات وسلامة الحلقة

يتكامل UT35A-100-10-00 مع أطر عمل DCS و PLC، مع الحفاظ على دقة الإشارة من خلال دعم بروتوكول حلقة HART 4-20 مللي أمبير. ولمنع تدهور الإشارة في البيئات الصناعية الصاخبة، تتميز وحدة التحكم بعزل قوي بين القنوات على واجهاتها التناظرية. عند استخدام مدخلات المزدوجة الحرارية أو RTD، تقوم وحدة التحكم تلقائيًا بإجراء تعويض التوصيل البارد (CJC) لإزالة أخطاء القياس الناتجة عن درجة الحرارة المحيطة، مما يضمن بقاء المتغير المعالج الذي يتتبعه خوارزمية PID ضمن التفاوتات التشغيلية الصارمة.

الأسئلة المتداولة

س: هل يمكن لـ UT35A-100-10-00 إجراء التبديل السريع لوحدة التحكم؟

ج: لا. تم تصميم الوحدة للتركيب الدائم في اللوحة. يجب فصل الطاقة بالكامل وإزالة كتلة الأطراف من الخلف قبل محاولة إخراج هيكل وحدة التحكم من غلاف اللوحة.

س: كيف تعمل وظيفة إنذار كسر السخان مع تكوين الإخراج القياسي؟

ج: يتطلب الإنذار محول تيار خارجي (CT) متصلاً بالمدخل الرقمي المحدد. تقارن وحدة التحكم تيار الحمل المقاس بنقطة الضبط؛ إذا انخفض التيار عن العتبة المحددة، يتم تشغيل إشارة إنذار.

إرشادات التثبيت في الموقع

• التركيب: تأكد من أن فتحة اللوحة 92 مم × 92 مم بالضبط. استخدم الحوامل المرفقة لتثبيت الوحدة، وشدها بالتساوي لضمان إغلاق محكم للحشية ضد وجه اللوحة.
• الأسلاك: حافظ على فصل أسلاك الإشارة عن خطوط طاقة التيار المتردد بمسافة 150 مم على الأقل. استخدم كابلات مجدولة محمية للاتصالات RS-485 وإيثرنت للحفاظ على سلامة الإشارة.
• التأريض: قم بتوصيل طرف الأرض الوظيفي بنقطة تأريض عالية الجودة ومنخفضة المقاومة لتقليل الضوضاء المشتركة.
• الإدارة الحرارية: تأكد من وجود مسافة 50 مم خلوصًا فوق وتحت وحدة التحكم لتسهيل تدفق الهواء الحراري، مما يمنع المكونات الداخلية من تجاوز حد التشغيل البالغ 50 درجة مئوية.
