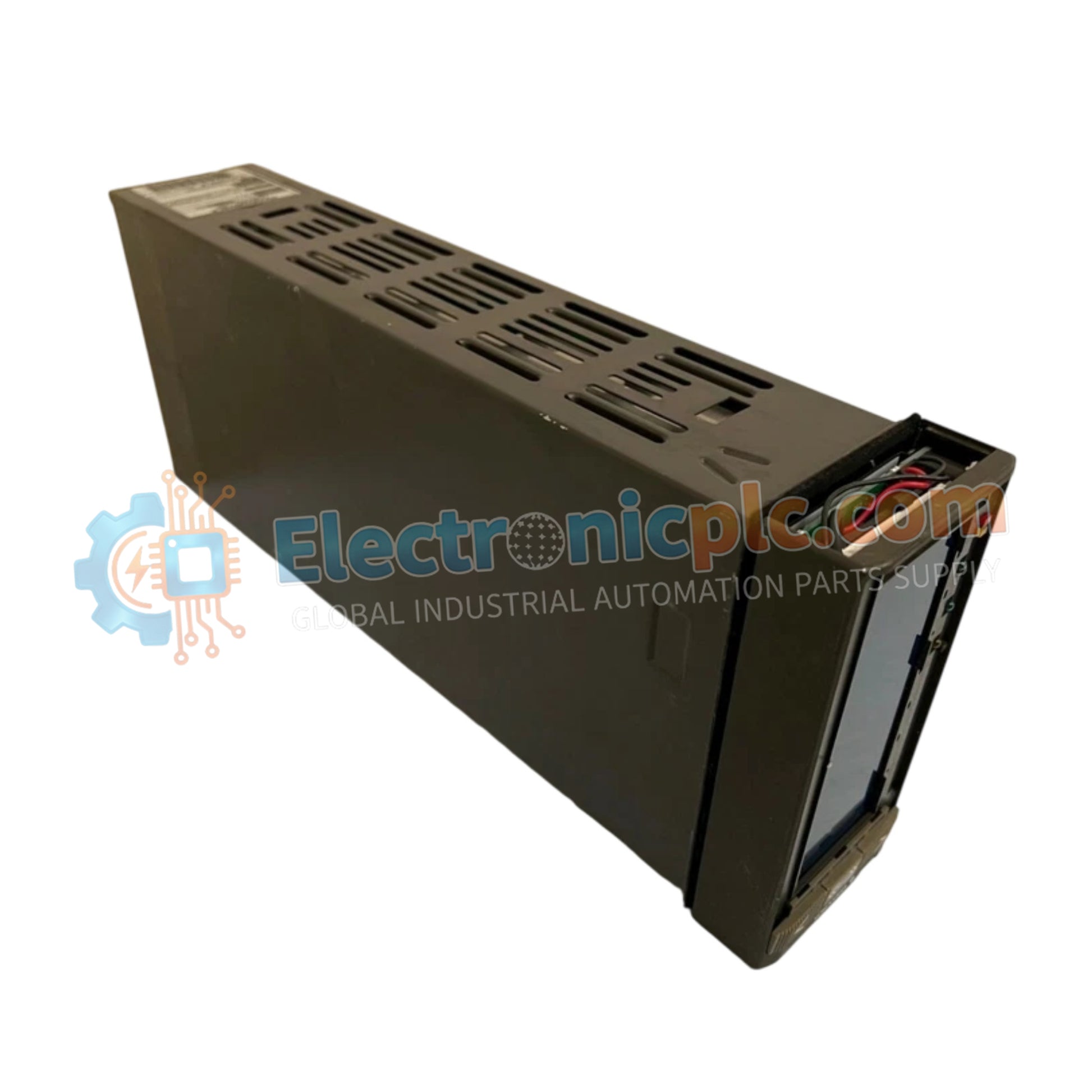

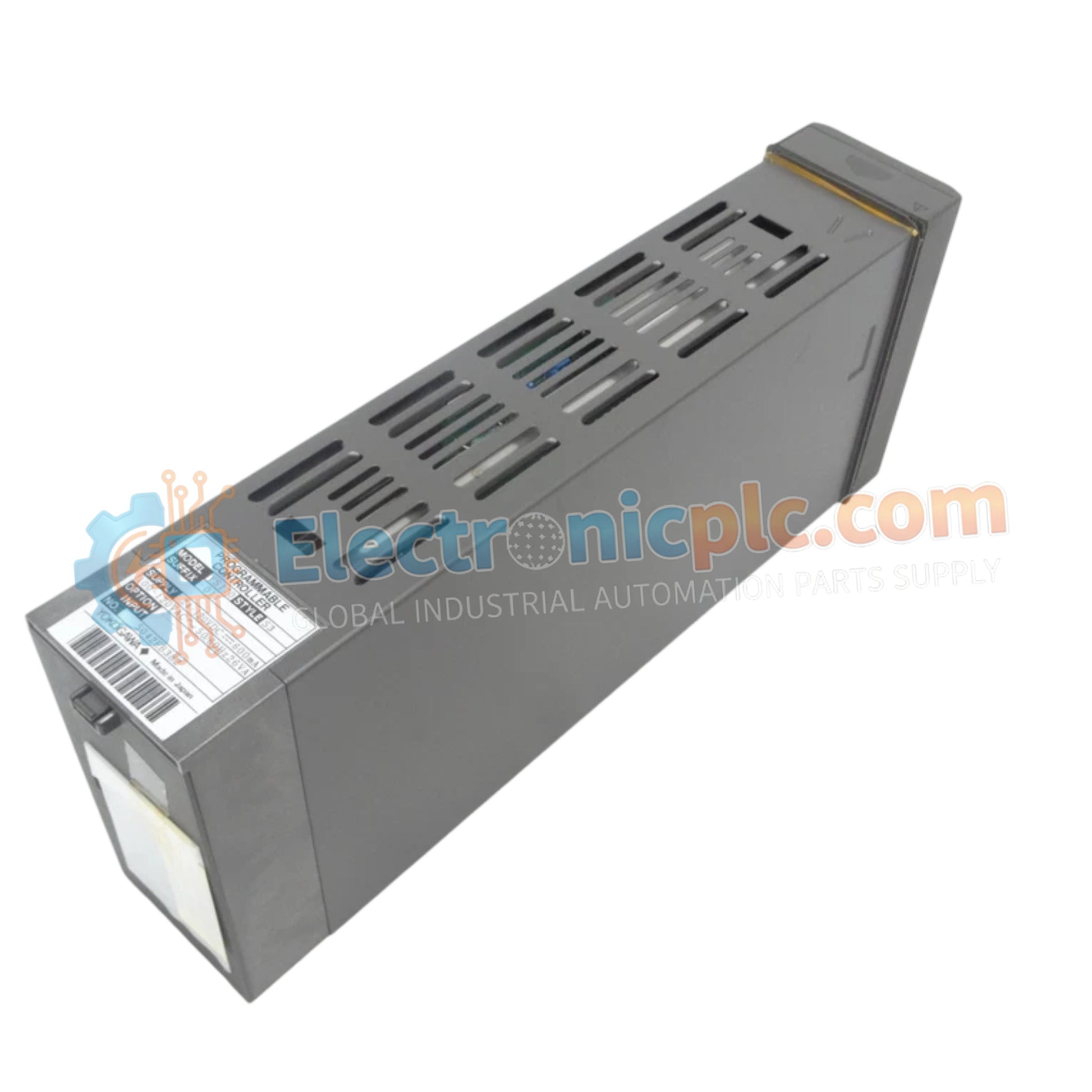

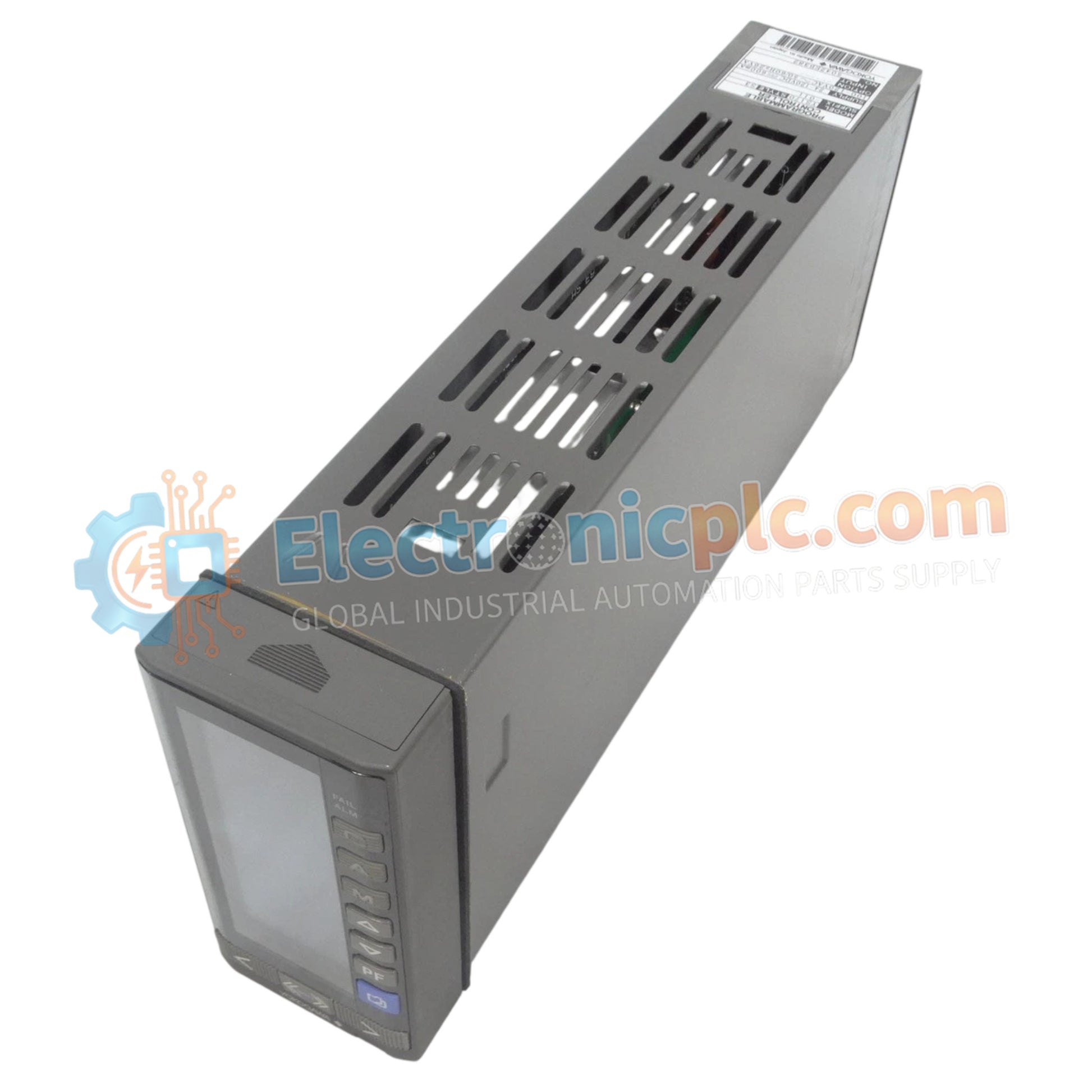

تم تكوين YOKOGAWA YS170-011 (وحدة التحكم القابلة للبرمجة YS170-011) لتنظيم العمليات عالية الدقة، ويوفر هذا الجهاز التنفيذ الكهربائي المباشر لمنطق التحكم ثنائي الحلقة. تعمل الوحدة كواجهة قيادة أساسية لمتغيرات العمليات الصناعية، مما يسهل المراقبة في الوقت الفعلي ومعالجة إشارات التحكم التناظرية عبر شبكات الأتمتة الموزعة عبر بروتوكولات الاتصال RS-485 المتكاملة.

تفكيك اللاحقة ومصفوفة النموذج

• YS170: التسمية الأساسية للنموذج لسلسلة وحدات التحكم القابلة للبرمجة ثنائية الحلقة.
• -0: مراجعة التكوين القياسية لخوارزميات التحكم الداخلية.
• 11: تكوين الاتصال وواجهة الأجهزة (RS-485 / الإدخال/الإخراج القياسي).

المواصفات الفنية للأجهزة

تنفيذ الحلقة الحتمية وعزل الإشارة

تم تصميم YS170-011 للتحكم الحتمي في الحلقة، مما يضمن أن تعديلات نقطة الضبط ودورات التغذية الراجعة لمتغيرات العملية تحدث ضمن فترات زمنية ذات أولوية. تتميز بنية الوحدة بقنوات إدخال/إخراج معزولة بصريًا، مما يمنع اختلافات الجهد الأرضي من التأثير على استقرار حلقات التحكم التناظرية. هذا العزل الجلفاني مطلوب للتنفيذ الدقيق لبروتوكول حلقة HART 4-20 مللي أمبير، مما يضمن قدرة وحدة التحكم على إدارة ديناميكيات العملية المعقدة بشكل فعال دون تدخل من الضوضاء الكهرومغناطيسية الخارجية أو الحلقات الأرضية داخل شبكة الأجهزة الميدانية.

الأسئلة المتكررة

س: هل يمكن تكوين YS170-011 للتحكم PID بدون منطق خارجي؟

ج: نعم. تدعم وحدة التحكم تنفيذ خوارزمية PID (التناسب-التكامل-الاشتقاق) الداخلية. يمكن للمستخدم تحديد معلمات الحلقة، مما يسمح بضبط مستقل لكلتا حلقتي التحكم مباشرة من خلال واجهة اللوحة الأمامية أو الاتصال التسلسلي RS-485.

س: هل واجهة RS-485 مناسبة للاتصال متعدد النقاط؟

ج: نعم. تم تصميم منفذ RS-485 لتكوينات متعددة النقاط، مما يتيح دمج وحدات تحكم YS170 متعددة في ناقل اتصال واحد لجمع البيانات المركزية ومراقبة النظام.

إرشادات التركيب الميداني

1. قم بتركيب YS170-011 في لوحة تحكم خالية من الاهتزازات. تأكد من وجود مسافة كافية بين الوحدات لتسهيل تبديد الحرارة من قسم إمداد الطاقة الداخلي.
2. تحقق من مطابقة مصدر الطاقة (تيار متردد أو تيار مستمر) لتكوين الطرف بدقة؛ سيؤدي تطبيق جهد غير صحيح إلى فشل منظم الطاقة التبديل الداخلي.
3. استخدم كابلات زوجية مجدولة محمية لناقل الاتصال RS-485 وقم بإنهاءها بمقاوم 120 أوم في نهاية جزء الناقل لمنع انعكاسات الإشارة.
4. افصل كابلات التيار المتردد عالية الجهد والأحمال الحثية (الملفات اللولبية، موصلات المحركات) عن توصيلات حلقة الإشارة التناظرية لتقليل مخاطر عدم استقرار العملية الناتج عن تداخل EMI.
5. قم بإجراء اختبار حلقة كامل قبل تنشيط العملية، مع التحقق من أن خرج وحدة التحكم يشغل المشغلات الميدانية بدقة عبر نطاق الإشارة الكامل من 0% إلى 100%.
