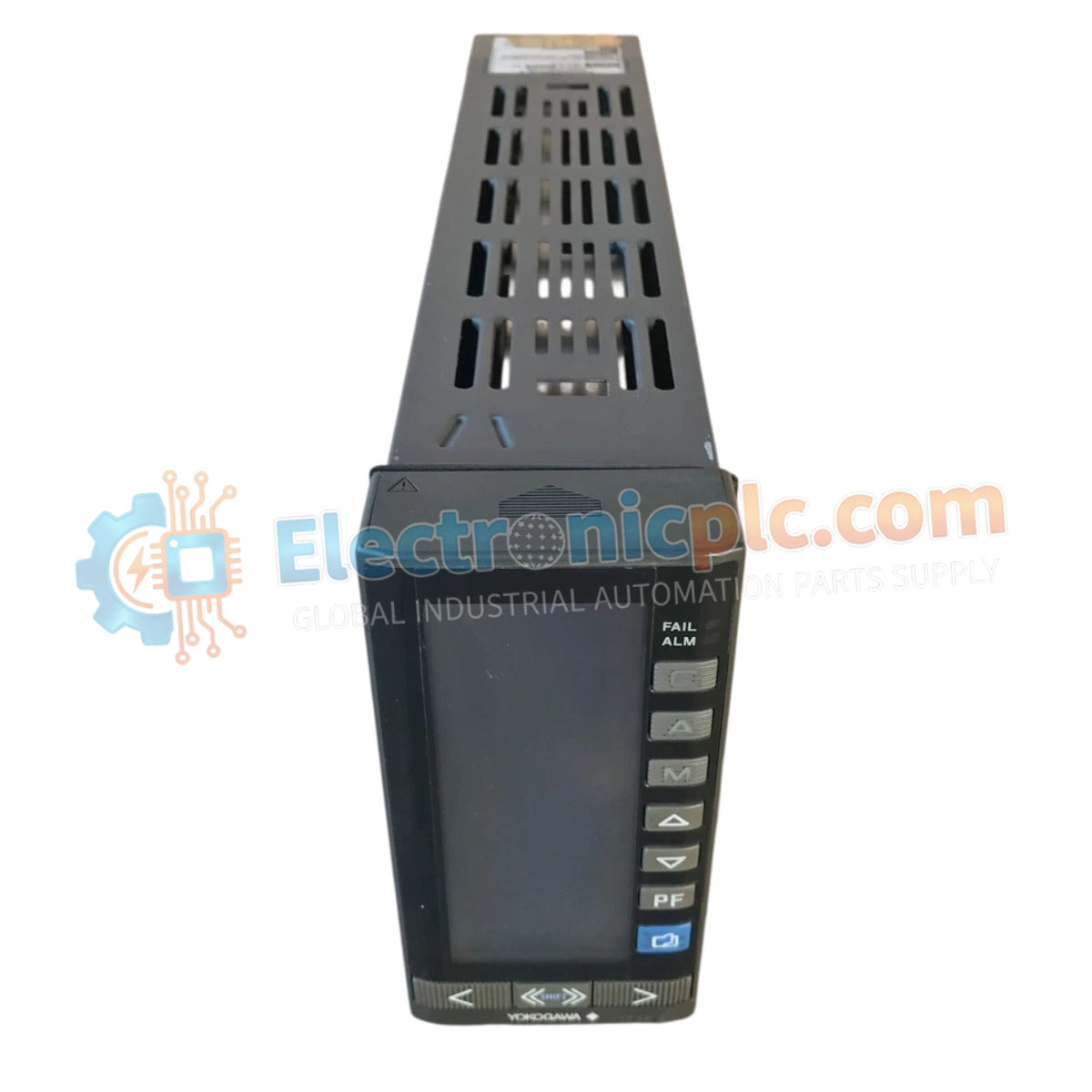

تم تكوين وحدة التحكم القابلة للبرمجة والمؤشرة Yokogawa YS1700-001/S01 (YS1700) لتنظيم حلقة المعالجة الدقيقة في الأتمتة الصناعية، وهي توفر تنفيذًا ماديًا وكهربائيًا مباشرًا لمنطق التحكم ومراقبة المتغيرات.

مواصفات الأجهزة

اتصال التحكم في العمليات

تعمل YS1700-001/S01 كوحدة تحكم مستقلة تدعم تكامل بروتوكول حلقة HART بـ 4-20 مللي أمبير، مما يسمح لها بالاتصال مباشرة بأجهزة الحقل الذكية. لضمان سلامة الإشارة، تستخدم الوحدة عزلًا من قناة إلى قناة على واجهات الإدخال/الإخراج الخاصة بها، مما يمنع حلقات الأرض في تكوينات الإرسال المتعدد. يتم التحكم في تعويض الوصلة الباردة (CJC) داخليًا عندما يتم تعيين وحدة التحكم لمهام التحكم في درجة الحرارة القائمة على المزدوجات الحرارية، مما يحافظ على الدقة عبر نطاق درجة حرارة التشغيل المدعوم. توفر شاشة LCD عالية الوضوح تغذية راجعة تشخيصية في الوقت الفعلي، بينما يقوم محرك المنطق الداخلي بمعالجة كتل الوظائف بدقة عالية.

الأسئلة الشائعة

س: هل يمكن لـ YS1700-001/S01 دعم التبديل السريع لوحدات الإدخال/الإخراج؟

ج: لا، تم تصميم وحدة التحكم هذه كوحدة متكاملة. تتطلب تعديل المكونات الداخلية أو اتصالات الإدخال/الإخراج عزل الطاقة لمنع حدوث قصر كهربائي أو تلف ذاكرة البرنامج المتطايرة.

س: هل البرنامج النصي متوافق مع منطق كتلة الوظائف؟

ج: نعم، تدعم وحدة التحكم بيئة تنفيذ هجينة. يمكنك دمج منطق الإجراءات النصي جنبًا إلى جنب مع مخططات كتل الوظائف، بشرط ألا يتجاوز إجمالي استهلاك الموارد سعة الأجهزة البالغة 1000 خطوة أو 400 وحدة.

إرشادات التثبيت الميداني

1. قم بتركيب وحدة التحكم في فتحة لوحة تسمح بتهوية كافية، مع التأكد من أن درجة الحرارة المحيطة تتراوح بين 5 درجات مئوية و 40 درجة مئوية.
2. تأكد من أن الشاشة موجهة لتقليل الوهج، على الرغم من أن شاشة LCD الملونة كاملة النقاط مصنفة للتشغيل عالي الوضوح.
3. قم بإنهاء جميع الأسلاك الميدانية المعزولة إلى الأطراف الخلفية، مع التأكد من توصيل الدرع بقطب أرضي مخصص للأجهزة لتخفيف التداخل الكهرومغناطيسي.
4. تحقق من أن جهد مصدر الطاقة يطابق مواصفات المصنع قبل إغلاق قاطع الدائرة الداخلية.
5. قم بإجراء فحص كامل للحلقة بعد إنشاء الاتصال للتأكد من أن كتل الوظائف المبرمجة تتطابق بشكل صحيح مع المدخلات والمخرجات الفعلية.
