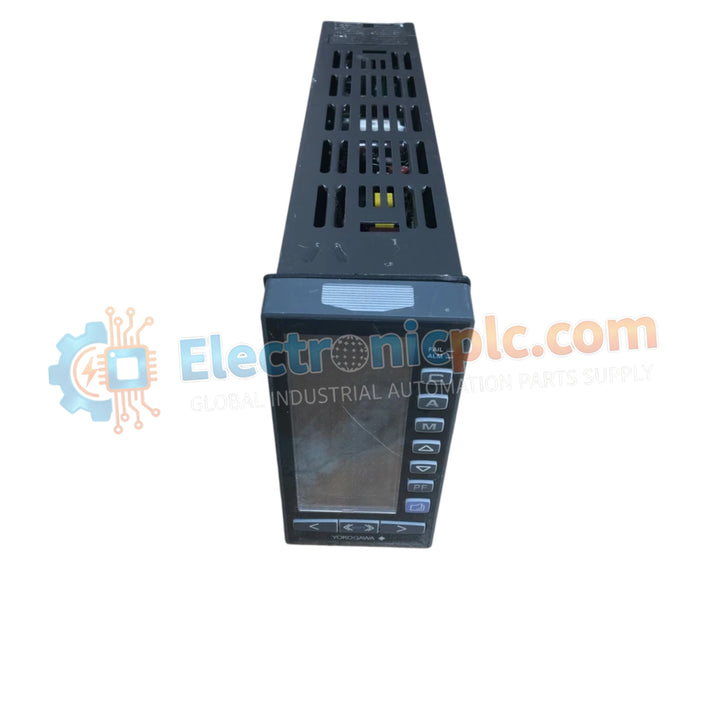

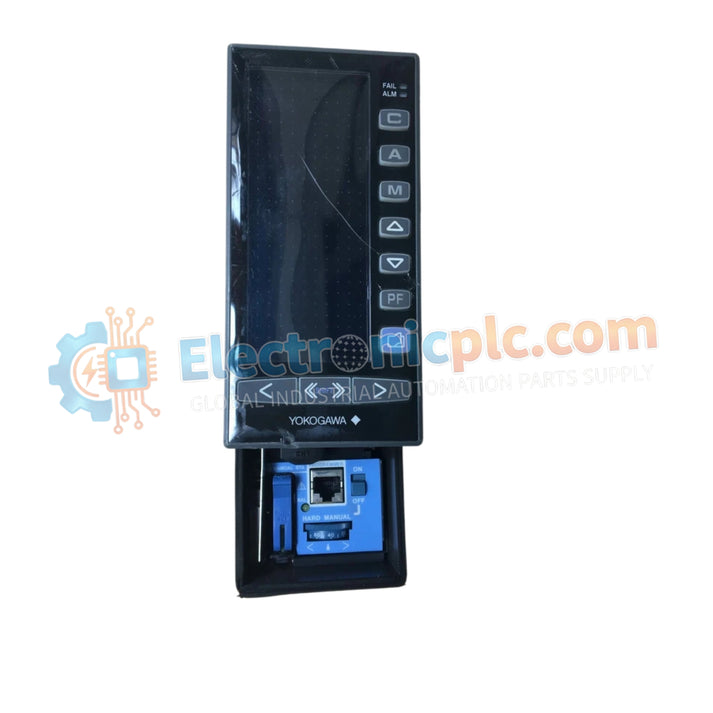

تم تكوين جهاز Yokogawa YS1700-030 (وحدة تحكم البرمجة والإشارة YS1700) للتحكم في العمليات أحادية الحلقة في البيئات الصناعية، ويوفر تنفيذًا ماديًا مباشرًا لمنطق التحكم من خلال واجهة ملونة عالية الدقة.

تفاصيل اللاحقة ومصفوفة النموذج

• YS1700: التعيين الأساسي للسلسلة لمنصة وحدة التحكم البرمجية للإشارة OpreX Control Devices.
• 030: معرف التكوين لسعة الإدخال/الإخراج القائمة على الأجهزة ودعم بروتوكول الاتصال المتكامل.

المواصفات الفنية

التحكم في العمليات والاتصال بـ DCS

يستفيد YS1700-030 من دعم بروتوكول حلقة HART 4-20 مللي أمبير المتكامل للربط مع أجهزة إرسال المجال، مما يسهل جمع البيانات بدقة داخل بيئات DCS. يستخدم الجهاز عزلًا بين القنوات لمنع حلقات التأريض وتداخل الضوضاء في الوضع الشائع في مصفوفات توصيل الأسلاك المعقدة. علاوة على ذلك، يتميز المتحكم بتعويض داخلي للموصل البارد (CJC) لمدخلات الثرموكوبل، مما يضمن دقة القياس عبر درجات حرارة العملية المتغيرة دون الحاجة إلى أجهزة تكييف الإشارة الخارجية.

الأسئلة المتكررة

س: هل يدعم YS1700-030 التبديل السريع لوحدات الإدخال/الإخراج أثناء التشغيل؟

ج: لا. تم تصميم YS1700-030 للتركيب الثابت في اللوحات. تتطلب توسعة الوحدة أو صيانتها إيقاف تشغيل المتحكم وعزل توصيلات المجال المرتبطة لمنع الأعطال الكهربائية.

س: هل واجهة Ethernet قياسية في نموذج YS1700-030؟

ج: يتضمن YS1700-030 واجهة RS-485 كواجهة اتصال قياسية. يعد MODBUS/TCP عبر Ethernet ميزة اختيارية تتطلب تكوينًا معينًا للأجهزة؛ تحقق من رمز اللاحقة إذا كان التكامل الشبكي عبر Ethernet مطلوبًا.

إرشادات التركيب الميداني

• قطع اللوحة: تأكد من أن أبعاد قطع اللوحة هي 138 مم × 68 مم (+1/-0 مم) تمامًا للحفاظ على سلامة الختم الأمامي للوحة المصنفة IP65.
• فصل الأسلاك: حافظ على الفصل المادي بين خطوط الإشارة التناظرية منخفضة الجهد وموصلات إمداد الطاقة عالية الجهد للتخفيف من تأثير التداخل الكهرومغناطيسي على حلقات التحكم 4-20 مللي أمبير.
• التدريع: تأكد من تأريض جميع دروع كابلات الإشارة عند نقطة تأريض جهاز واحدة ومخصصة لمنع التيارات الدوارة وضوضاء حلقات التأريض.
• التهوية: حافظ على مسافة خلوص لا تقل عن 50 مم فوق وتحت المتحكم لضمان تبديد الحرارة، حيث يجب أن تظل درجة حرارة التشغيل ضمن النطاق من 0 إلى 50 درجة مئوية لمنع تدهور شاشة LCD.
