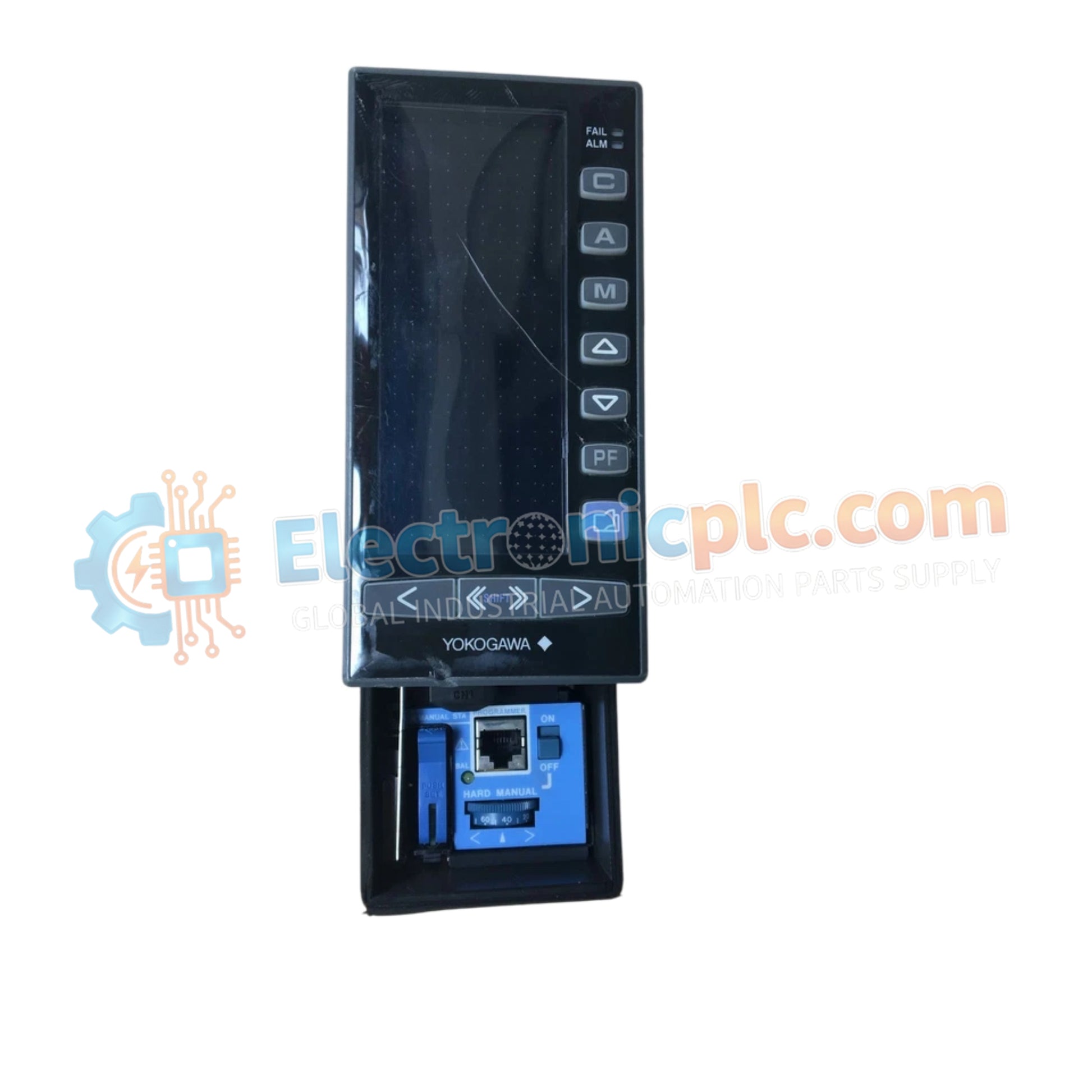

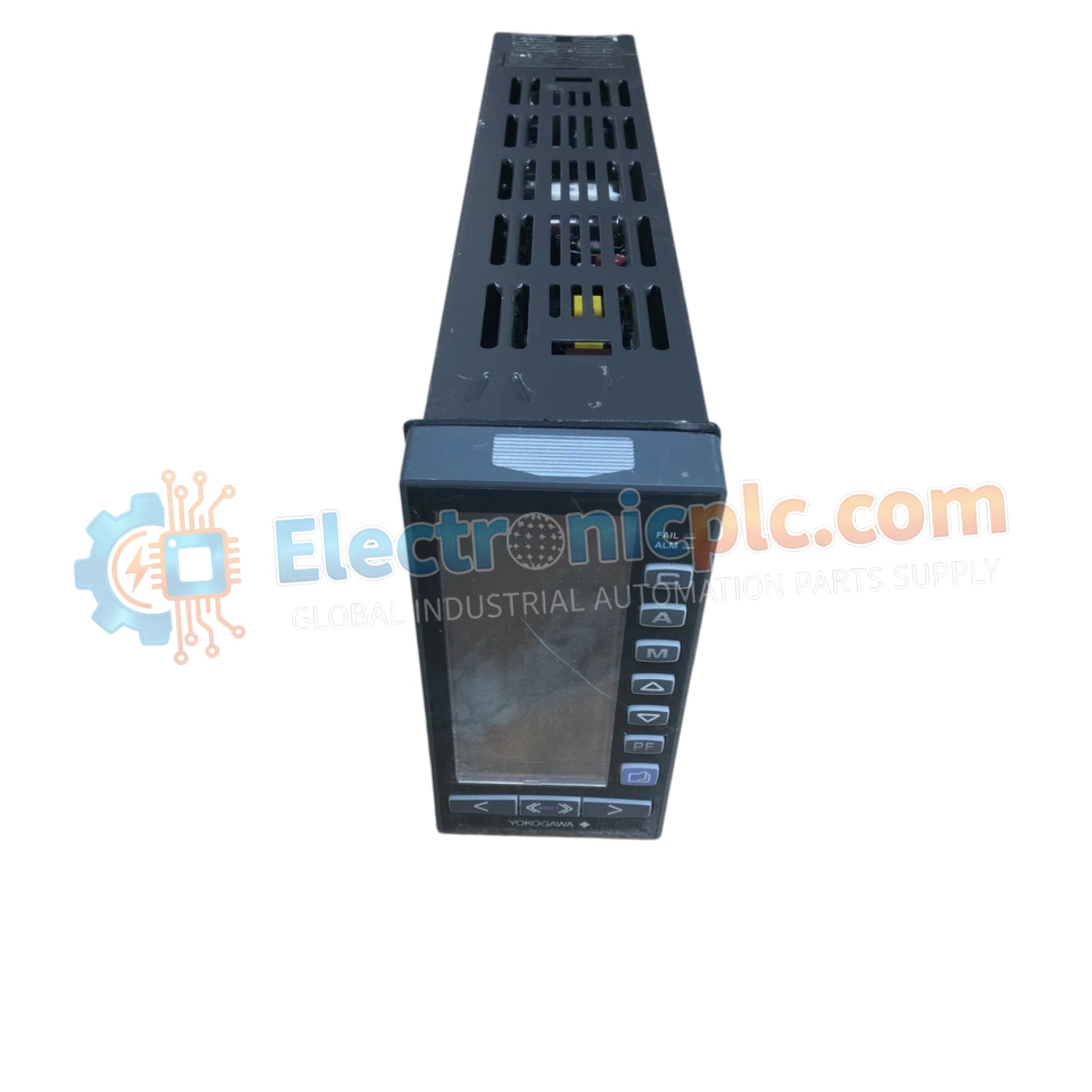

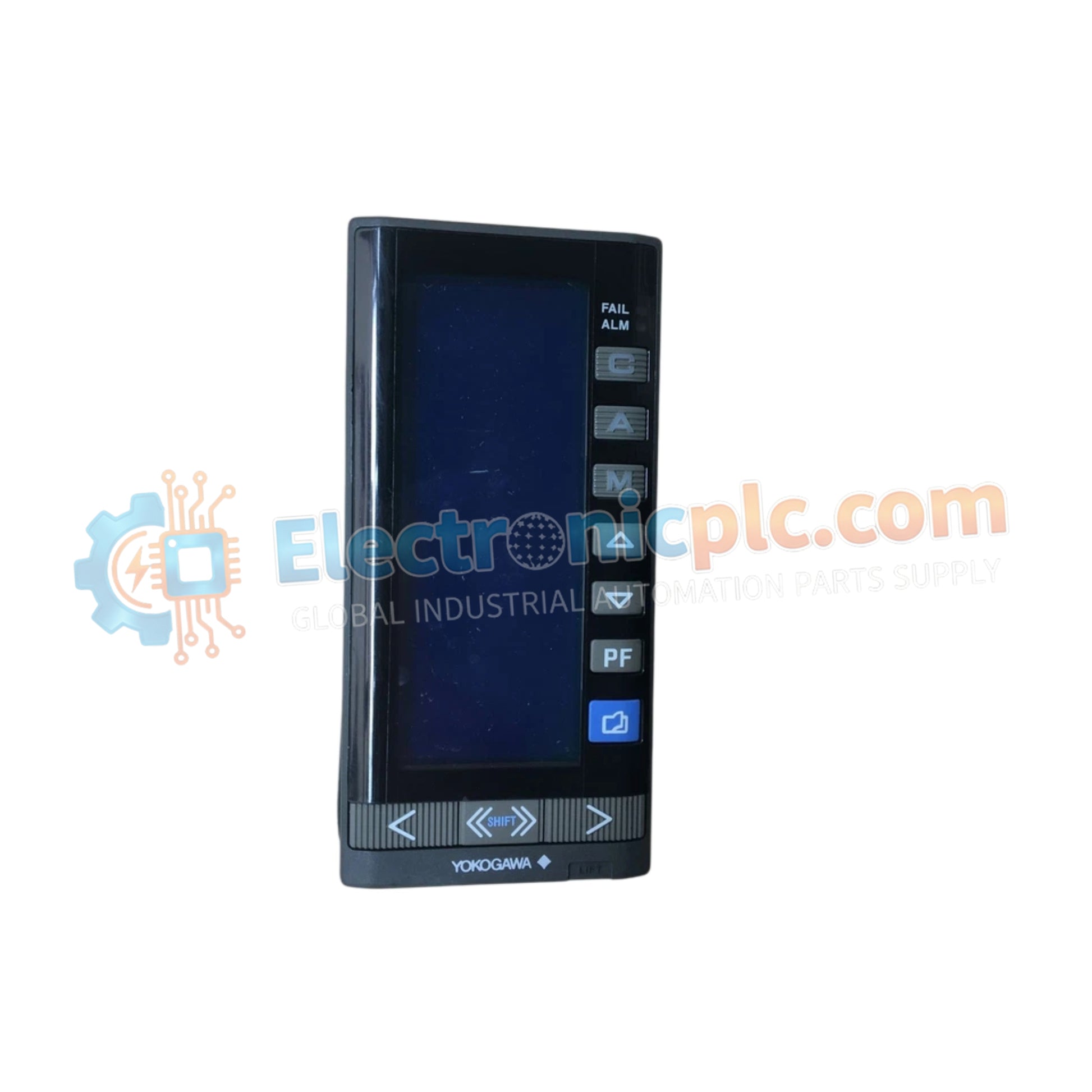

تم تصميم وحدة التحكم Yokogawa YS1700 S2 (وحدة التحكم أحادية الحلقة القابلة للبرمجة YS1700) لتنظيم العمليات عالية الأداء، وتوفر تنفيذًا ماديًا/كهربائيًا مباشرًا لاستراتيجيات التحكم القائمة على PID ومنطق التسلسل المعقد ضمن بيئات العمليات الصناعية.

توضيح اللاحقة ومصفوفة النموذج

• YS1700: السلسلة الأساسية لوحدات التحكم أحادية الحلقة القابلة للبرمجة.
• S2: معرف المراجعة الذي يشير إلى سعة معالجة وحدة المعالجة المركزية المُحسّنة وتوافق واجهة الطرف المحسنة.

المواصفات الفنية

التحكم في العمليات وسلامة عزل الإشارة

يتكامل هيكل YS1700 S2 بسلاسة في طبقات أدوات نظام التحكم الموزع (DCS)، ويدعم بروتوكول حلقة HART بجهد 4-20 مللي أمبير لتوصيل جهاز الإرسال بدقة. لضمان استقرار العملية، تتميز الوحدة بعزل من قناة إلى قناة على الواجهات التناظرية، مما يمنع تداخل حلقة الأرض من المساس بدقة متغير التحكم. عند التوصيل بأجهزة قياس الحرارة الحرارية أو المقاومة الحرارية، تستخدم وحدة التحكم تعويض الوصلة الباردة (CJC) ضمن مرحلة معالجة الإدخال/الإخراج، مما يضمن بقاء الإشارات المعتمدة على درجة الحرارة دقيقة عبر النطاق الكامل لظروف التشغيل المحيطة. يوفر تكوين وحدة المعالجة المركزية المزدوجة مسارات حسابية زائدة، مما يدعم تنفيذ الحالة الآمنة في حالة تعطل المعالج الداخلي أو فشل اتصال الناقل.

الأسئلة الشائعة

س: هل يدعم YS1700 S2 التبديل السريع أثناء التشغيل النشط؟

ج: لا. تم تصميم وحدة التحكم للتركيب الثابت على اللوحة. يجب عزل الطاقة في الكتلة الطرفية الخلفية قبل سحب الوحدة من الغلاف لمنع تلف دبابيس اتصال اللوحة الخلفية.

س: هل YS1700 S2 متوافق مع أدوات برمجة سلسلة YS100 الحالية؟

ج: نعم، ولكن قد تكون هناك حاجة إلى تحديثات برامج محددة لاستخدام مكتبة الكتل الوظيفية الموسعة (400 وحدة) وخطوات البرمجة النصية المتزايدة (1000 خطوة) الخاصة بمراجعة S2.

إرشادات التركيب الميداني

• التركيب: تأكد من أن فتحة اللوحة مقاسها 92 مم × 92 مم بالضبط. استخدم دعامات التثبيت المرفقة لضمان إحكام إغلاق اللوحة الأمامية المصنفة IP54 ضد الماء.
• الأسلاك: حافظ على فصل صارم بين أسلاك الإشارة التناظرية وكابلات الطاقة المترددة عالية التيار. استخدم كابلات مجدولة ومحمية لجميع توصيلات AI و AO للتخفيف من التداخل الكهرومغناطيسي.
• التأريض: قم بتوصيل طرف التأريض المخصص بحافلة تأريض الخزانة ذات المعاوقة المنخفضة. هذا إلزامي للحفاظ على مستويات مناعة الضوضاء المطلوبة لحلقات التحكم PID الحساسة.
• بيئي: تجنب التركيب في المناطق التي تعاني من اهتزازات شديدة أو التعرض المباشر لأشعة الشمس. بينما يمكن قراءة الشاشة في ضوء الشمس، يمكن أن تؤدي الحرارة الزائدة إلى تقليل عمر خدمة الإضاءة الخلفية لشاشة TFT LCD.
