Detalles del producto

Descripción general del producto

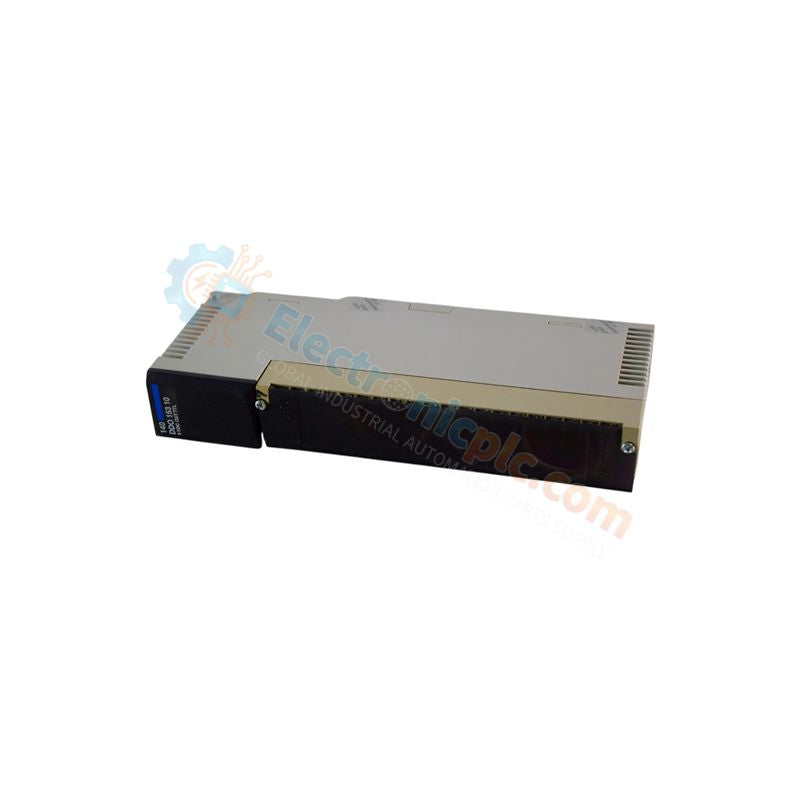

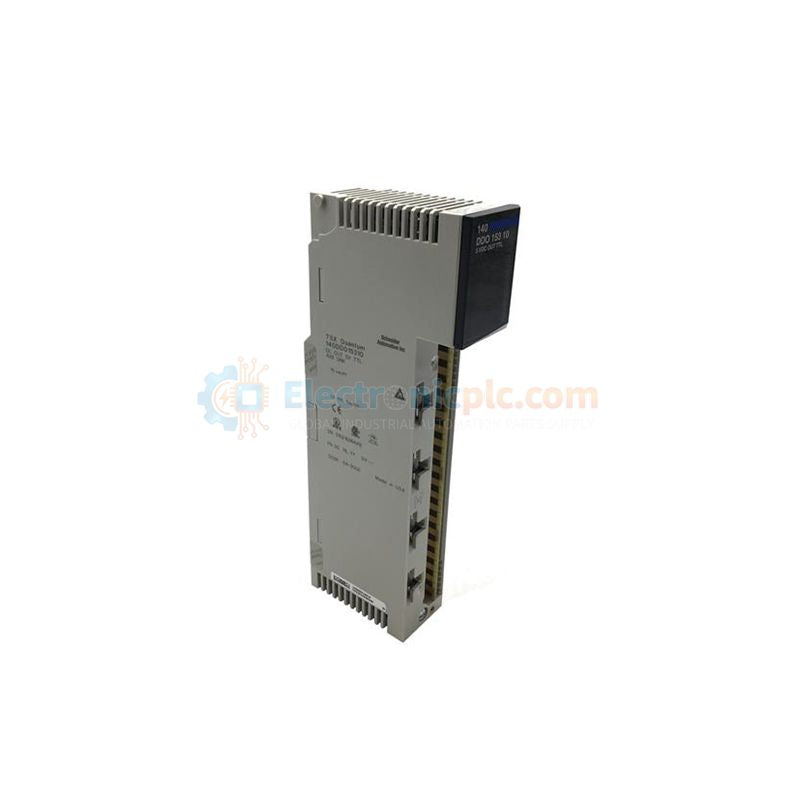

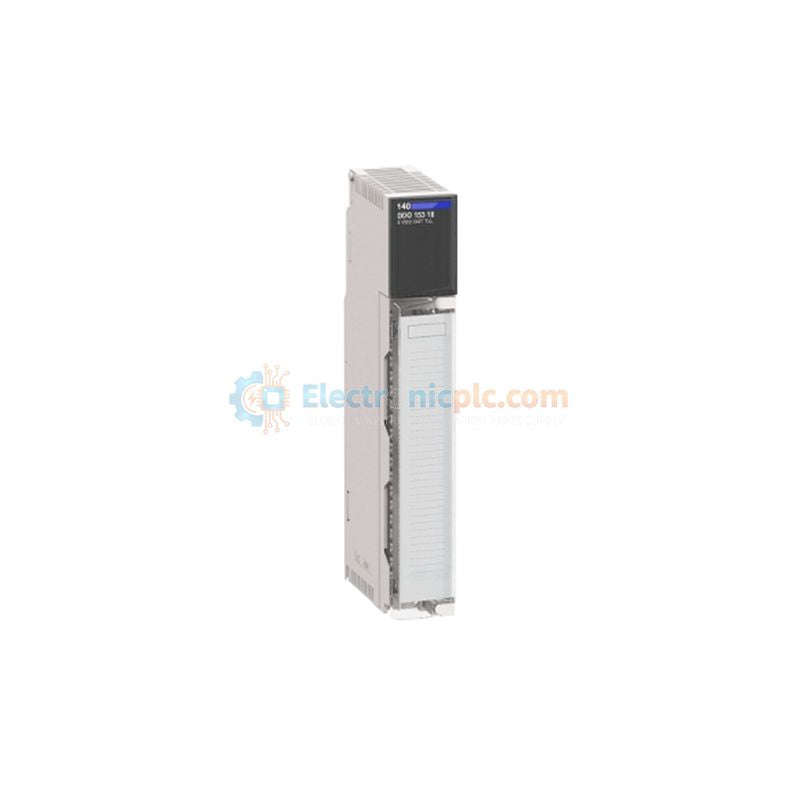

El Schneider Electric 140DDO15310 sirve como una interfaz digital de alta densidad dentro de la plataforma de automatización Modicon Quantum. Este módulo proporciona 32 canales de salida independientes, lo que permite un control preciso sobre dispositivos digitales de bajo voltaje. Los ingenieros utilizan esta unidad para cerrar la brecha entre la lógica PLC de alto nivel y el equipo de campo compatible con TTL de 5 V. Suministramos este módulo como equipo 100% nuevo y original para garantizar la máxima integridad del sistema y un tiempo de actividad operativo a largo plazo.

Especificaciones técnicas

Este módulo cumple con rigurosos estándares industriales, ofreciendo un rendimiento de alta velocidad y aislamiento eléctrico.

• Canales de salida: 32 (dispuestos en 4 grupos aislados de 8)

• Tipo de lógica: Lógica positiva (sumidero) TTL

• Tensión de salida nominal: 5 VCC

• Rango de tensión de alimentación: 4 a 5,5 VCC

• Tiempo de respuesta: ≤ 250 µs

• Corriente de carga máxima: 75 mA por punto / 2,4 A por módulo

• Aislamiento: 500 Vrms durante 1 minuto entre grupos

• Disipación de energía: 4 W

• Direccionamiento: 2 palabras de salida

• Diagnóstico: 32 LED de estado verdes, 1 LED de falla rojo

Ventajas de ingeniería

El 140DDO15310 aborda desafíos específicos en entornos de producción modernos de alta velocidad:

• Precisión de la señal de alta velocidad: El tiempo de respuesta de ≤ 250 µs elimina los problemas de latencia en aplicaciones de disparo rápido como la manipulación de semiconductores o la clasificación de alta velocidad.

• Aislamiento de fallas mejorado: Cada uno de los cuatro grupos de canales funciona con aislamiento independiente. Este diseño evita que el ruido eléctrico localizado o las fallas de cableado se propaguen por todo el módulo.

• Interconexión lógica directa: La salida TTL de 5 V elimina la necesidad de convertidores de señal externos al controlar circuitos integrados de nivel TTL o instrumentos de laboratorio especializados.

• Retroalimentación de mantenimiento robusta: La matriz LED integral permite a los técnicos verificar el estado de la señal de un vistazo, lo que reduce significativamente las horas de resolución de problemas durante la puesta en marcha del sistema.

Preguntas frecuentes

• ¿Este módulo requiere un bloque de terminales específico?Sí, el 140DDO15310 requiere una regleta de terminales Quantum estándar de 40 pines (como el 140XTS00200) para asegurar el cableado de campo.

• ¿Qué sucede si un fusible se quema dentro del módulo?El módulo cuenta con detección de fallas incorporada. Si un fusible se quema o se pierde la energía de campo, el LED rojo de "Falla" se ilumina y el sistema informa el error a la CPU Quantum para una acción inmediata.

• ¿Puedo usar este módulo con dispositivos de 24 VCC?No. Este módulo emite estrictamente señales TTL de 5 V. La conexión de cargas de 24 VCC dañará la circuitería TTL interna y anulará la garantía.

• ¿Es esta unidad compatible con todas las CPU Quantum?El 140DDO15310 mantiene una amplia compatibilidad en toda la serie Modicon Quantum, siempre que la fuente de alimentación del rack pueda manejar el requisito de corriente de bus de 350 mA.
