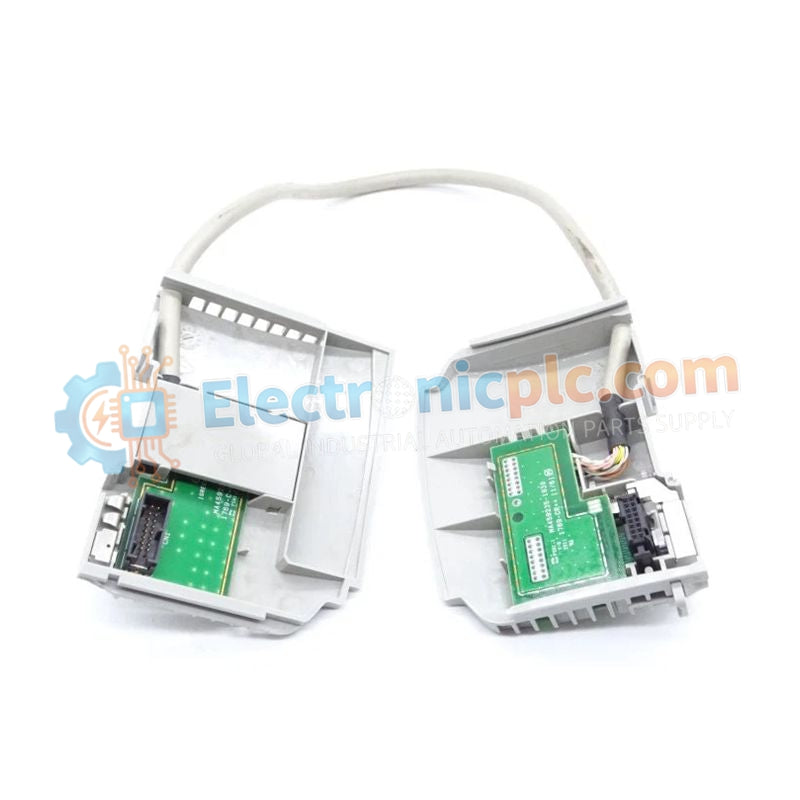

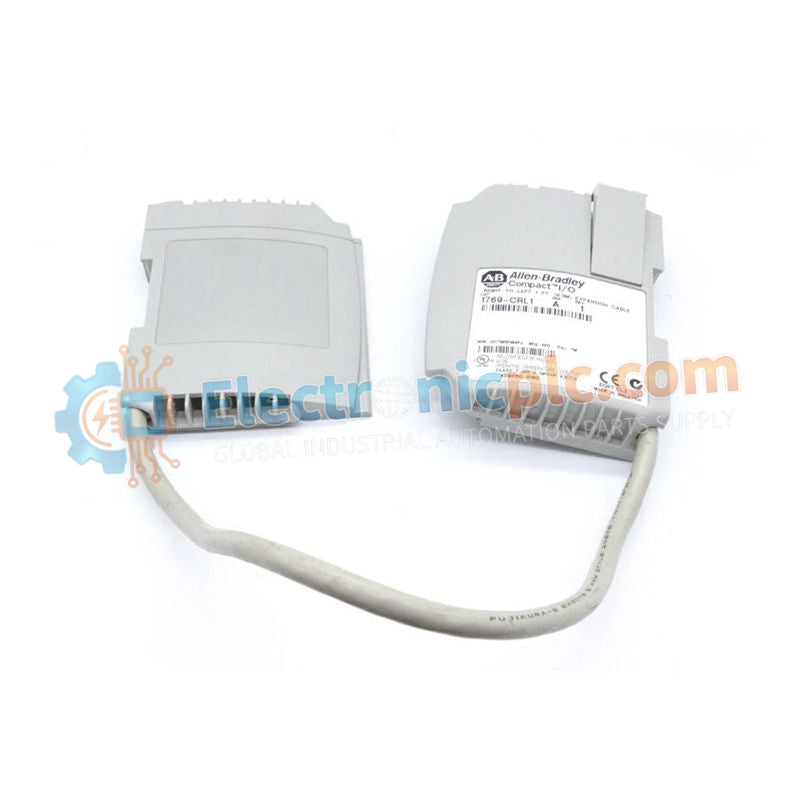

El 1769-CRL1 (Número de pieza: 1769-CRL1 ) es un cable de expansión de bus de alto rendimiento Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 sistemas. Este cable especializado "de derecha a izquierda" permite expansión...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 1769-CRL1 (Número de pieza: 1769-CRL1 ) es un cable de expansión de bus de alto rendimiento Diseñado para CompactLogix de Allen-Bradley y MicroLogix 1500 sistemas. Este cable especializado "de derecha a izquierda" permite expansión física de un Sistema de E/S 1769 conectando el lado derecho de un banco de E/S hacia lado izquierdo de un banco posterior . Medición 1 pie (305 mm) En longitud, es el componente esencial para los ingenieros que necesitan dividir los módulos de E/S en varios Rieles DIN dentro de un único armario de control.
Este cable de expansión está diseñado para mantener integridad de la comunicación de la placa base de alta velocidad al tiempo que proporciona una continua Clasificación de aislamiento de 30 V. Incluye tapas de terminación incorporadas para garantizar que el bus esté cerrado eléctricamente, evitando reflexiones de señal que podrían provocar fallas en el sistema. 1769-CRL1 es compatible con ambos Serie A y Hardware de la serie B y está diseñado para manejar los importantes demandas actuales de un banco de E/S completamente poblado, que admite hasta 1,4 amperios a 24 V CC .
| Especificación | Detalles |
|---|---|
| Tipo de cable | Expansión de derecha a izquierda |
| Longitud | 1 pie (305 mm) |
| Compatibilidad del sistema | 1769 CompactLogix, MicroLogix 1500 |
| Voltaje de aislamiento | 30 V (continuo) |
| Corriente de placa posterior | 1,4 amperios a 24 V CC |
| Consumo de energía | 33,6 vatios |
| Disipación de potencia | 7,5 vatios |
| Tipo de recinto | Estilo abierto con tapas de terminación integradas |
| Temperatura de funcionamiento | 0 a 60 °C (32 a 140 °F) |
| Peso | 0,28 kilogramos |
El 1769-CRL1 Se utiliza principalmente en paneles de automatización complejos donde un carril DIN único No puede acomodar todos los módulos de E/S requeridos. Esto permite al diseñador del sistema "serpentear" el Placa base 1769 desde el final de la primera fila hasta el comienzo de la segunda fila, manteniendo una conexión lógica y eléctrica al controlador principal.
¿Cuál es la diferencia entre un cable CRL y un cable CRR?
A CRL El cable conecta el Lado derecho del primer banco al Lado izquierdo del segundo banco ( Derecha a Izquierda ).
A CRR el cable se conecta De derecho a derecho .
El 1769-CRL1 es la opción estándar para la mayoría diseños de riel DIN de varias filas .
¿Este cable requiere una fuente de alimentación separada para el segundo banco?
Sí. Cada banco de expansión conectado a través de un 1769-CRL1 Por lo general requiere su propio Fuente de alimentación 1769 (p.ej, 1769-PA2 o 1769-PB2 ) para alimentar los módulos en ese banco específico, ya que el cable solo extiende la bus de comunicación , no el completo carga de potencia
