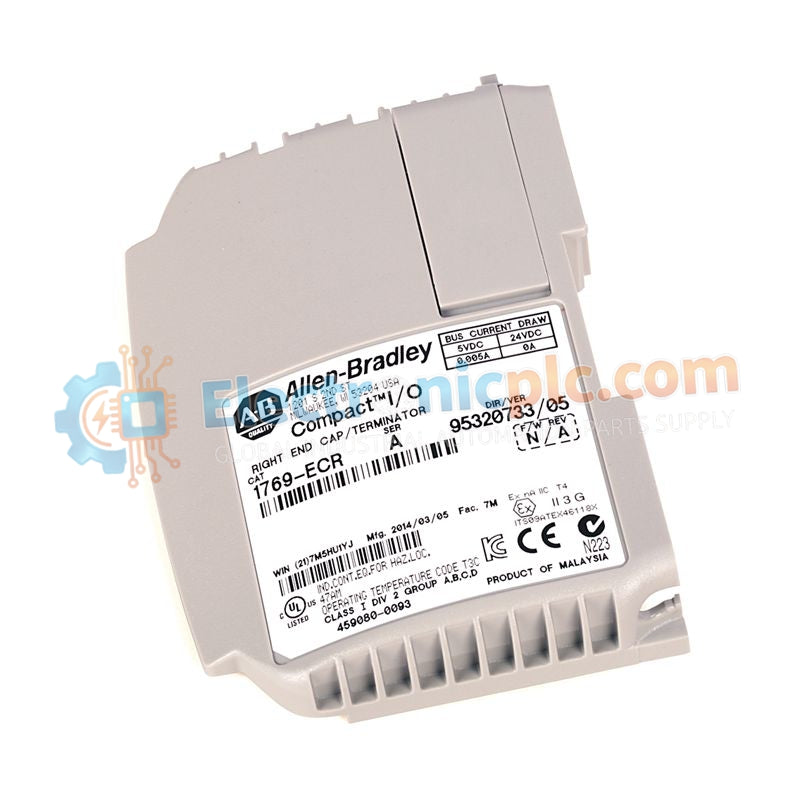

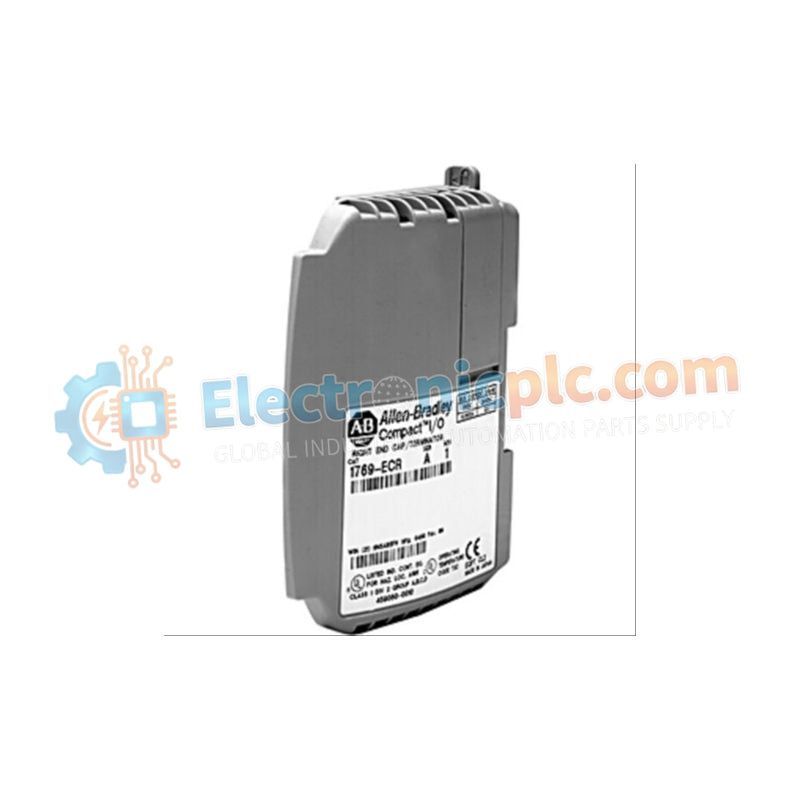

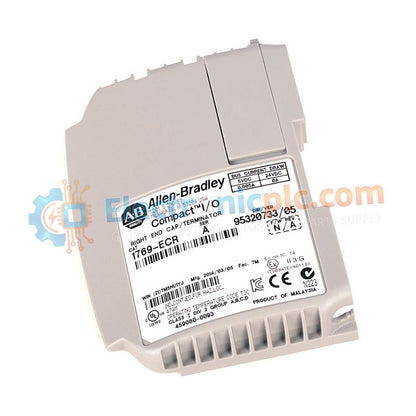

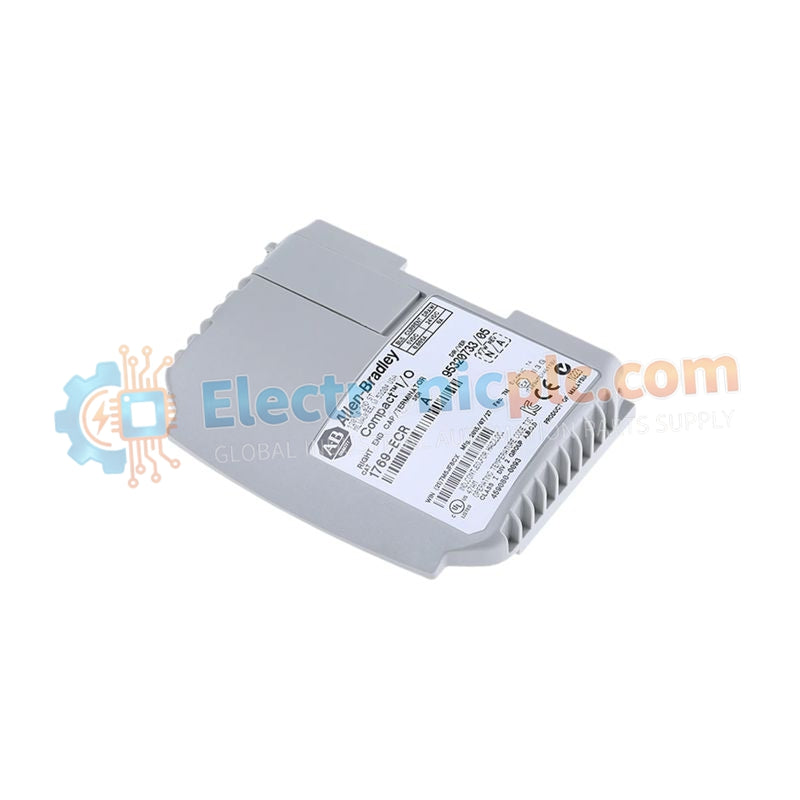

El 1769-ECR es un componente de terminación esencial para Allen-Bradley CompactLogix Arquitectura del sistema de control. Diseñado como un Tapa del extremo derecho , este módulo sirve como terminador de bus final...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 1769-ECR es un componente de terminación esencial para Allen-Bradley CompactLogix Arquitectura del sistema de control. Diseñado como un Tapa del extremo derecho , este módulo sirve como terminador de bus final para la placa base FlexBus , que completa el circuito eléctrico necesario para una comunicación estable entre el controlador y los módulos de E/S conectados.
Instalación correcta del 1769-ECR Es obligatorio para cada ensamblaje CompactLogix. Al terminar el circuito FlexBus, se garantiza integridad de la señal, transferencia confiable de datos y funcionamiento adecuado del sistema En todo el banco de controladores. Sin la tapa de extremo instalada, el sistema CompactLogix no funcionará correctamente.
Diseñado para entornos industriales, el módulo cuenta con una Carcasa robusta e interfaz mecánica segura que proporciona un punto de terminación resistente a las vibraciones para el bastidor de control. La unidad funciona de forma fiable dentro de un Rango de temperatura de 0 °C a 60 °C y está diseñado para soportar altos niveles de impacto y vibración Se encuentran comúnmente en entornos de fabricación pesada. Con un Con un consumo de corriente mínimo de solo 5 mA a 5,1 VCC , el módulo agrega una carga insignificante al presupuesto de energía del sistema.
| Parámetro | Especificación |
|---|---|
| Identificación del modelo | 1769-ECR |
| Línea de productos | CompactLogix |
| Tipo de módulo | Tapa del extremo derecho/terminador de bus |
| Función | Terminación del circuito FlexBus |
| Consumo de energía | 5 mA a 5,1 VCC |
| Temperatura de funcionamiento | 0°C a 60°C (32°F a 140°F) |
| Peso | 0,06 kilogramos |
Finalización del sistema CompactLogix
Actúa como el terminador físico y eléctrico obligatorio para cada conjunto de rack CompactLogix, lo que garantiza el correcto funcionamiento de FlexBus.
Modernización y mantenimiento de gabinetes
Solía hacerlo Reemplazar terminadores de bus faltantes o dañados , restaurando la estabilidad del sistema y eliminando fallas de configuración o comunicación.
Instalaciones industriales de alta vibración
Proporciona una punto de terminación seguro para bancos de controladores instalados en recintos de maquinaria, paneles de control de equipos pesados y entornos de alta vibración .
¿Es seguro instalar o quitar el 1769-ECR mientras el sistema está encendido?
No. El El módulo 1769-ECR solo debe instalarse o retirarse cuando la alimentación del sistema esté completamente desconectada . Retirar o instalar el módulo mientras está encendido puede provocar un fallo. Fallo del controlador y apagado inmediato del sistema .
¿Cómo puedo verificar que el módulo esté correctamente acoplado?
Asegúrese de que La palanca del autobús está completamente bloqueada Después de alinear el módulo con las ranuras guía, si encuentra resistencia al cerrar la palanca, No lo fuerce . Retire el módulo, verifique la correcta alineación con el conector lateral CompactLogix y vuelva a colocarlo con cuidado.
