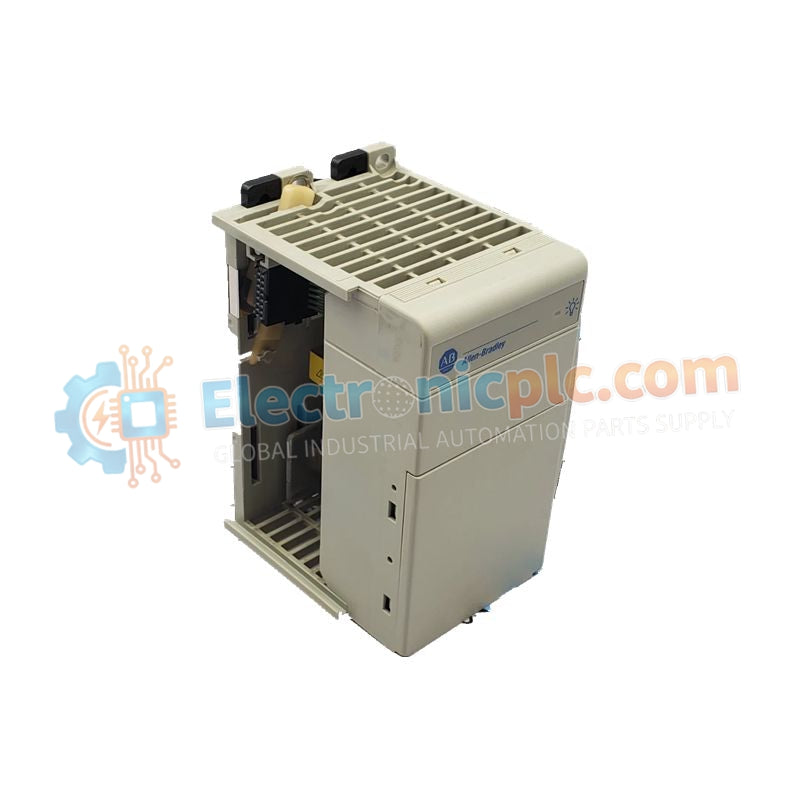

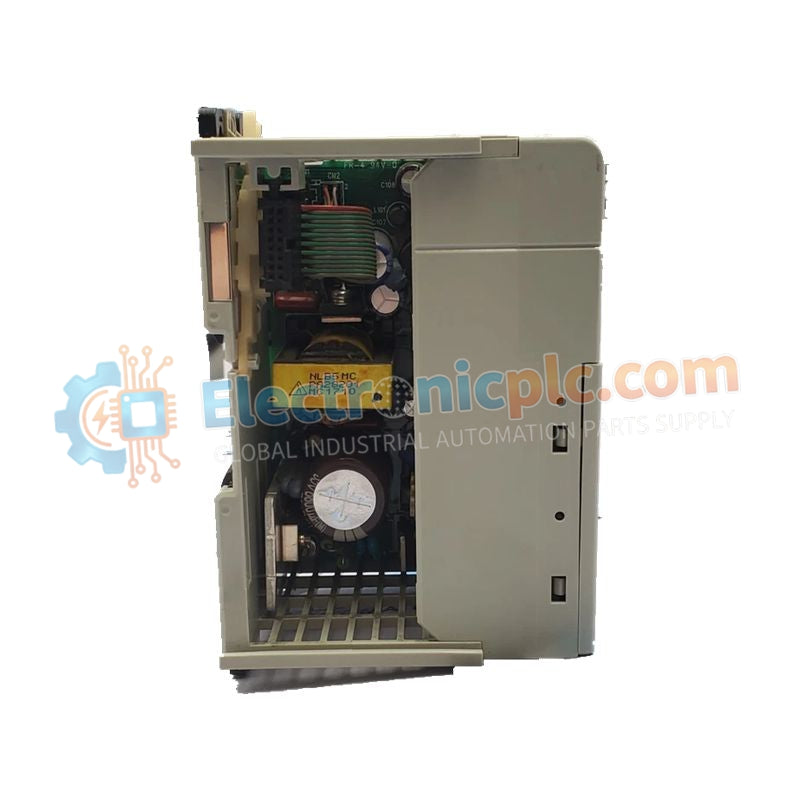

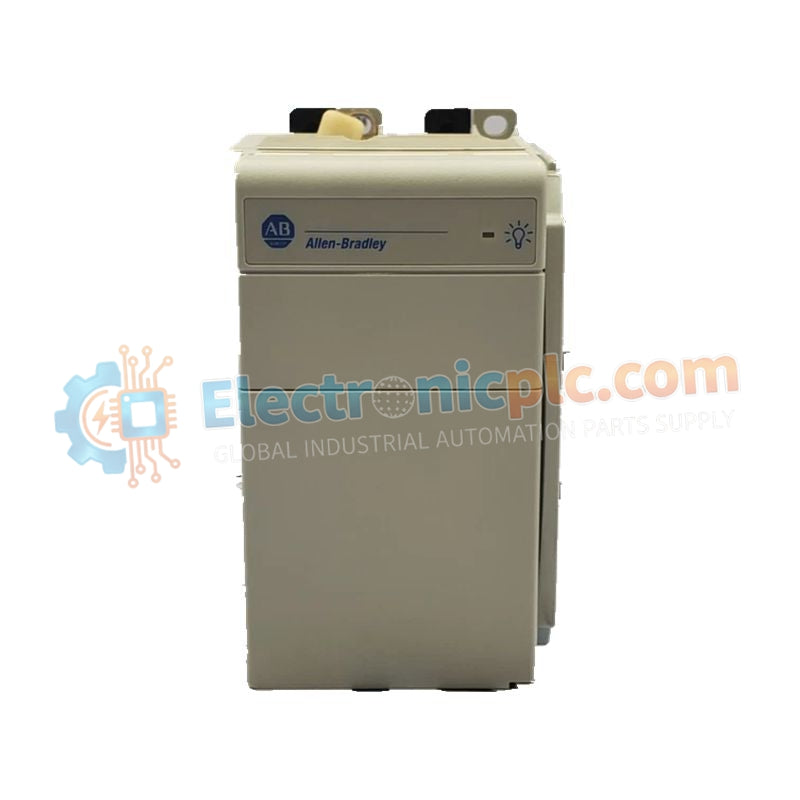

El 1769-PB2 es de alta eficiencia Módulo de fuente de alimentación de CC Para el CompactLogix de Allen-Bradley y MicroLogix 1500 plataformas. Proporciona una distribución de energía crucial para módulos de E/S de expansión Cuando se...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El 1769-PB2 es de alta eficiencia Módulo de fuente de alimentación de CC Para el CompactLogix de Allen-Bradley y MicroLogix 1500 plataformas. Proporciona una distribución de energía crucial para módulos de E/S de expansión Cuando se excede la potencia interna del controlador, el módulo puede alimentarse hasta 16 módulos de E/S (8 en cada lado), compatible con alimentación de placa base de 5 V CC y 24 V CC.
Operando en un Entrada de 24 V CC , convierte la potencia de campo a 5 V CC y 24 V CC regulados. Diseñado para resiliencia industrial con capacidad de corriente de entrada y protección por fusible para proteger los módulos posteriores de sobretensiones eléctricas. diseño compacto y sin ventilador Es ideal para espacios reducidos y se puede montar vertical u horizontalmente en carriles DIN o paneles.
| Especificación | Detalles |
|---|---|
| Número de modelo | 1769-PB2 |
| Tipo de producto | Fuente de alimentación de E/S de expansión |
| Rango de voltaje de entrada | 19,2 V CC a 31,2 V CC |
| Voltaje de entrada nominal | 24 V CC |
| Corriente de salida (placa base) | 2,0 A a 5 V CC, 0,8 A a 24 V CC |
| Consumo máximo de energía | 50 VA a 24 V CC |
| Disipación de potencia | 7,5 W a 60 °C (140 °F) |
| Soporte de corriente de entrada | 30 A a 31,2 V CC |
| Capacidad de expansión | Admite hasta 8 módulos por lado (16 en total) |
| Protección interna | Fusible integrado (Wickmann 19193-6.3A o Littelfuse 021706.3MXP) |
| Dimensiones | 118 x 70 x 87 mm (4,65 x 2,76 x 3,43 pulgadas) |
| Peso operativo | 0,52 kilogramos |
El 1769-PB2 se utiliza comúnmente en sistemas de E/S distribuidas donde los módulos de E/S están ubicados lejos del controlador principal o en bancos de E/S secundarios . Es especialmente valioso en sistemas con módulos analógicos de alta densidad o módulos especializados requiriendo una corriente de placa posterior significativa, lo que garantiza un voltaje estable en todo el bus.
¿Se puede utilizar esta fuente de alimentación como alimentación principal para una CPU CompactLogix?
No, el 1769-PB2 es un Fuente de alimentación de expansión de E/S . La Procesadores de la serie L3 requieren una fuente de alimentación dedicada (por ejemplo, 1769-PA2 o PB2 ) dependiendo de la configuración del rack.
¿Proporciona aislamiento entre la entrada y la placa posterior?
Sí, el 1769-PB2 ofertas aislamiento reforzado entre el Entrada de 24 V CC y el placa base , lo que garantiza que el ruido de campo no afecte las operaciones del controlador.
¿Qué pasa si se funde el fusible interno?
Si se funde el fusible, el módulo dejará de proporcionar energía a la placa base, lo que provocará el módulos de E/S conectados para desconectarse. El fusible está reemplazable por el usuario , pero un fusible quemado puede indicar un cortocircuito o presupuesto de energía sobrecargado río abajo.
