El 3500/32 (125712-01) es de alto rendimiento Interfaz de salida de relé de 4 canales Diseñado para el Sistema de Protección de Maquinaria 3500 desarrollado por Bently Nevada. Este módulo...
Disponibilidad: Bajas existencias: quedan 10
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

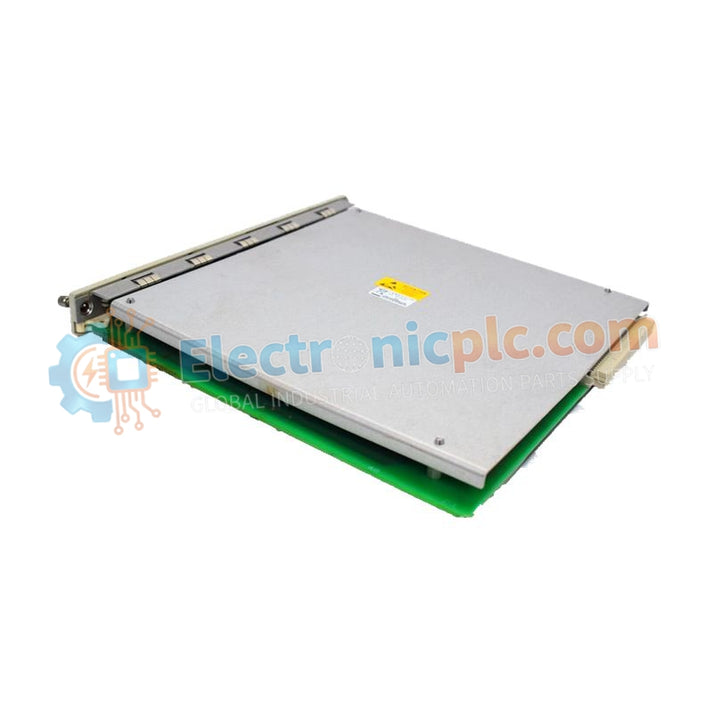

El 3500/32 (125712-01) es de alto rendimiento Interfaz de salida de relé de 4 canales Diseñado para el Sistema de Protección de Maquinaria 3500 desarrollado por Bently Nevada. Este módulo proporciona salidas de relé con aislamiento eléctrico para señalización de alarmas, enclavamiento de seguridad y control de parada de emergencia en sistemas de protección de maquinaria de misión crítica.
El 125712-01 Permite una asignación lógica flexible entre los canales de monitorización y las salidas de relé. Con el software de configuración de rack 3500, los ingenieros pueden asignar la lógica de activación del relé según las condiciones de monitorización de vibración, temperatura o posición. Esto permite estrategias sofisticadas de protección de la máquina con múltiples parámetros de monitorización.
Una característica clave del diseño es su Redundancia interna y arquitectura de conmutación de alta confiabilidad . Cada canal contiene Dos relés SPDT configurados con lógica DPDT , lo que proporciona mayor fiabilidad de contacto y una mejor capacidad de conmutación. El módulo está sellado con epoxi para evitar la contaminación por humedad e incluye Protección de supresión de arco de 250 Vrms para prolongar la vida útil del contacto al conmutar cargas inductivas como solenoides o arrancadores de motor.
| Artículo | Especificación |
|---|---|
| Número de pieza | 125712-01 |
| Tipo de módulo | Monitor de relé de 4 canales |
| Configuración del relé | 4 canales; 2 relés SPDT por canal (lógica DPDT) |
| Calificación de contacto | 5 A a 24 V CC o 120 V CA (resistiva) |
| Durabilidad del contacto | 100.000 ciclos |
| Consumo de energía | 6 W |
| Temperatura de funcionamiento | -30°C a +65°C |
| Dimensiones | 2,6 cm × 25,2 cm × 24,1 cm |
| Peso | 1,75 kilogramos |
El 3500/32 (125712-01) Se utiliza comúnmente en:
Sistemas de protección de turbinas de vapor y turbinas de gas
Lógica de apagado del compresor centrífugo
Protección para ventiladores y sopladores industriales de gran tamaño
Control de válvula de combustible y solenoide de seguridad
Las funciones típicas incluyen la conducción:
Circuitos de parada de emergencia
Sistemas de alarma y balizas locales
Entradas de enclavamiento de seguridad DCS/PLC
¿Se puede configurar el 125712-01 para funcionamiento normalmente energizado?
Sí. Cada canal de relé se puede configurar individualmente para Normalmente energizado (a prueba de fallos) o Normalmente desenergizado Operación mediante software de configuración de rack. En modo de seguridad, las salidas de relé se desactivan si se pierde la alimentación del sistema.
¿Este módulo es compatible con el sistema 3500/34 TMR?
El 125712-01 se utiliza normalmente en arquitecturas simplex o sin votación. 3500/34 El módulo está diseñado específicamente para aplicaciones de lógica de votación de seguridad con redundancia modular triple (TMR).
