El 3500/40 (125680-01) Es un módulo de monitoreo de cuatro canales de alto rendimiento diseñado para el Sistema de Protección de Maquinaria 3500 desarrollado por Bently Nevada....
Disponibilidad: Bajas existencias: quedan 10
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

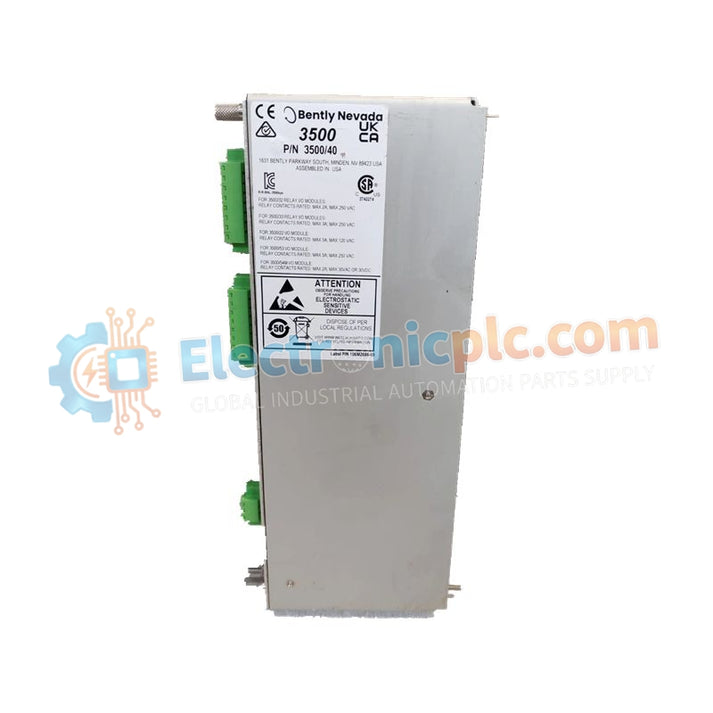

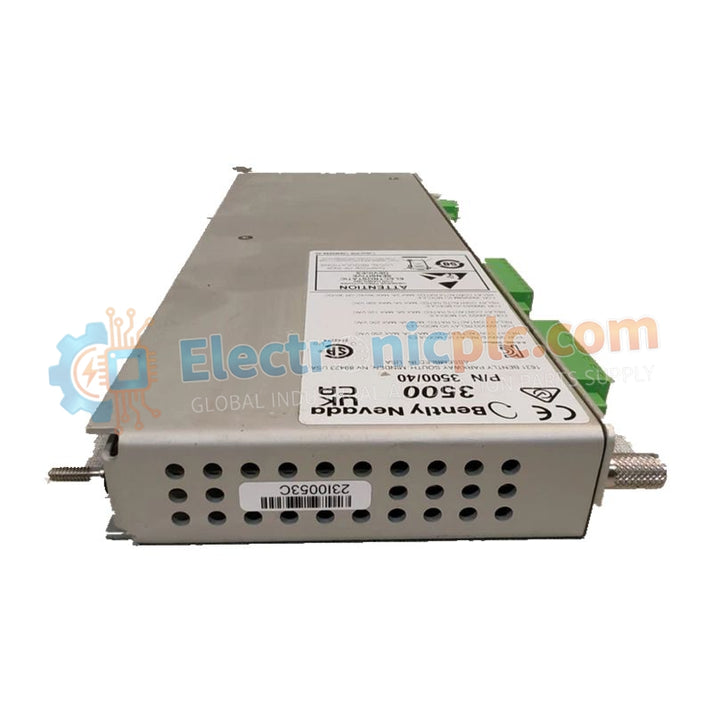

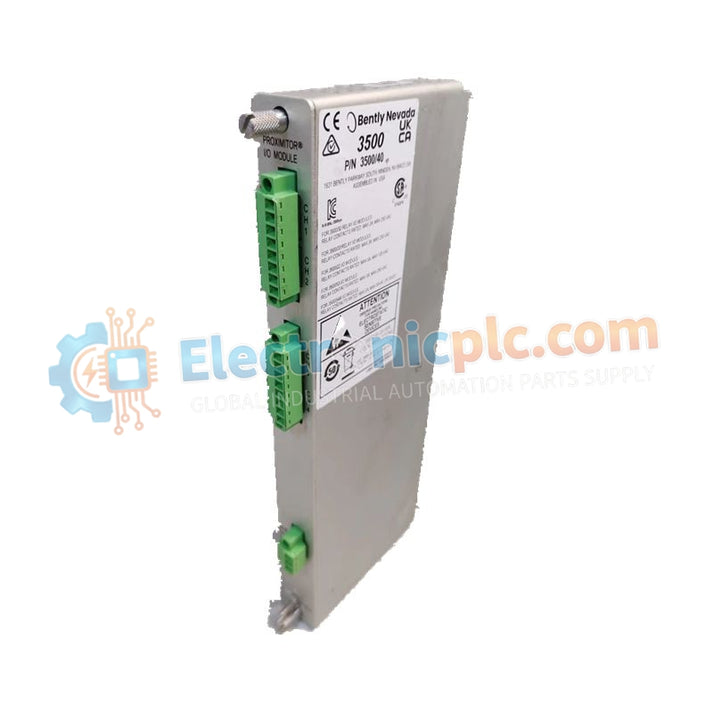

El 3500/40 (125680-01) Es un módulo de monitoreo de cuatro canales de alto rendimiento diseñado para el Sistema de Protección de Maquinaria 3500 desarrollado por Bently Nevada. Este módulo funciona como la interfaz principal de procesamiento para las señales de los transductores de proximidad, proporcionando mediciones en tiempo real de la vibración radial, la posición de empuje axial y la excentricidad del eje.
Al convertir las entradas de sensores analógicos en unidades de ingeniería, 3500/40 (125680-01) Actúa como una barrera protectora crítica contra la inestabilidad del rotor, la fatiga mecánica y las fallas catastróficas en equipos rotativos de alta velocidad. Cada uno de los cuatro canales se puede configurar completamente mediante el software de configuración de rack 3500, lo que permite a los ingenieros definir umbrales de alarma y disparo por peligro según los requisitos de protección de la máquina.
El módulo incorpora tecnología de procesamiento digital de señales (DSP) para filtrar el ruido eléctrico y garantizar que solo las señales válidas de vibración mecánica activen la lógica de protección. El diagnóstico interno continuo supervisa el estado del lazo del sensor y la integridad de los circuitos internos, cumpliendo con los estándares de seguridad y confiabilidad requeridos en las industrias de generación de energía y petroquímica.
| Artículo | Especificación |
|---|---|
| Número de modelo | 3500/40 |
| Pedido de número de pieza | 125680-01 |
| Monitorear canales | 4 canales independientes |
| Compatibilidad de sensores | Transductores de proximidad Proximitor; Sensores de velocidad |
| Tipos de medición | Vibración radial, posición de empuje, excentricidad, expansión diferencial |
| Exactitud | ±1% de la escala completa |
| Consumo de energía | 7,7 W (típico) |
| Dimensiones | 19,1 cm × 1,9 cm × 13,0 cm |
| Peso | 1,20 kilogramos |
El 3500/40 (125680-01) Se utiliza ampliamente en sistemas de protección para:
Turbinas de vapor y de gas
Compresores centrífugos
Grandes trenes de bombeo industriales
Sistemas de accionamiento de motores y cajas de cambios de alta velocidad
Es especialmente crítico en aplicaciones donde la holgura entre el eje y el cojinete y el desplazamiento axial deben controlarse estrictamente para evitar el contacto de metal con metal o daños mecánicos internos.
¿Se puede utilizar el 125680-01 en un rack triple modular redundante (TMR)?
Sí. El 3500/40 (125680-01) Es totalmente compatible con las arquitecturas TMR. Al instalarse en conjuntos redundantes de tres, el sistema puede utilizar la lógica de votación 2 de 3 para mejorar la tolerancia a fallos y la fiabilidad de la seguridad.
¿Cómo maneja el módulo la falla del sensor?
Si se detecta una falla en el sensor o en el cableado, el módulo entra en un Estado de diagnóstico “No OK” , que activa los indicadores del panel frontal y permite que la placa posterior del sistema active alarmas de mantenimiento al tiempo que evita disparos de protección falsos.
