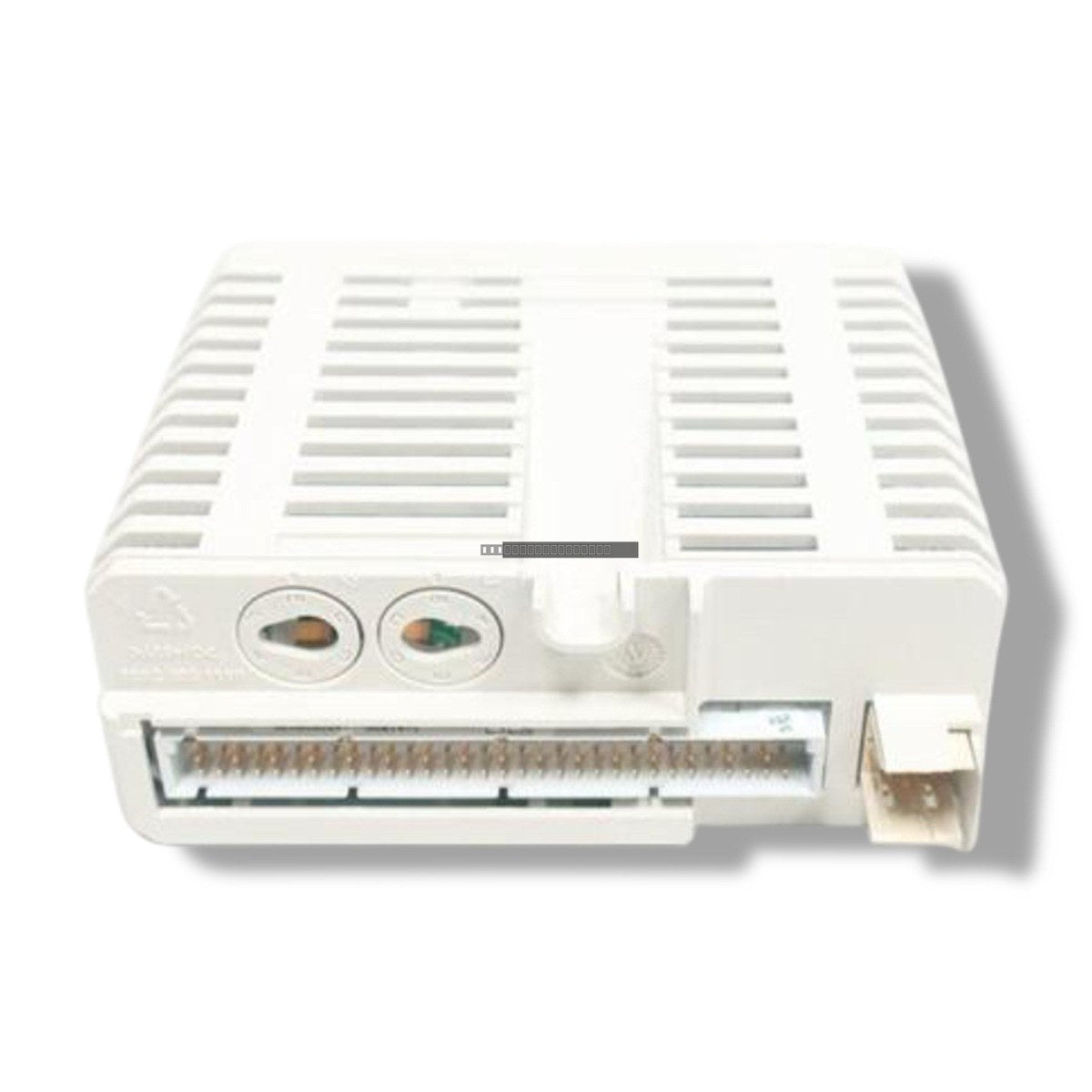

ABB 3BSE008514R1 DO820 Digital Output Relay Module

ABB 3BSE008514R1 DO820 Digital Output Relay Module

The ABB DO820 (3BSE008514R1) is a high-performance digital output module designed for the S800 I/O system. This module features 8 individually galvanically isolated relay output channels, providing flexible control for...

28 la gente está viendo esto ahora mismo

Disponibilidad: En existencias

SKU: 3BSE008514R1
Proveedora: ABB
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

The ABB DO820 (3BSE008514R1) is a high-performance digital output module designed for the S800 I/O system. This module features 8 individually galvanically isolated relay output channels, providing flexible control for a wide range of industrial applications requiring signal switching up to 230 V AC/DC.

Features

  • 8 individually galvanically isolated relay channels
  • Supports switching voltages from 24 V to 230 V AC/DC
  • Rated for 3 A output current per channel
  • Compact S800 I/O form factor for high-density rack mounting
  • Low power dissipation (typical 2.9 W)

Technical Specifications

Product Model DO820 (3BSE008514R1)
Number of Channels 8
Output Type Relay (N.O.)
Voltage Range 24-230 V AC/DC
Output Current 3 A
Modulebus Consumption (+5V) 60 mA
Modulebus Consumption (+24V) 140 mA
Rated Insulation Voltage 250 V
Dielectric Test Voltage 2000 V AC
Max Field Cable Length 600 meters

Installation Guidelines

  • Ensure the system power is disconnected before installing or removing the module from the S800 I/O base unit.
  • The module is designed for mounting on an S800 I/O DIN rail-based cluster. Ensure proper mechanical seating to engage the Modulebus connection.
  • Verify that field wiring is routed according to site standards, keeping high-voltage relay circuits separate from sensitive low-voltage signal cabling to prevent EMI.
  • Maintain adequate spacing within the cabinet to allow for proper airflow and cooling, as the module dissipates heat during operation.
  • Observe the 600-meter maximum field cable length limit to maintain signal integrity.

FAQ

What is the primary function of the ABB DO820?
The DO820 is a digital output module used to interface the control system with field devices using relay-based switching, providing electrical isolation between the control logic and the field load.

Are the channels on the DO820 isolated?
Yes, the DO820 features 8 individually galvanically isolated relay output channels, which helps prevent ground loops and protects the control system from field-side electrical faults.
