5463-786 Industrial Output Controller Woodward

5463-786 Industrial Output Controller Woodward

The Woodward 5463-786, also cataloged as the 5463-786 Analog Output Module, operates as a dedicated hardware component for converting digital control commands into 4-20 mA current signals within NetCon automation...

18 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 3

SKU: 5463-786
Proveedora: Woodward
tipo: Industrial Output Controller
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

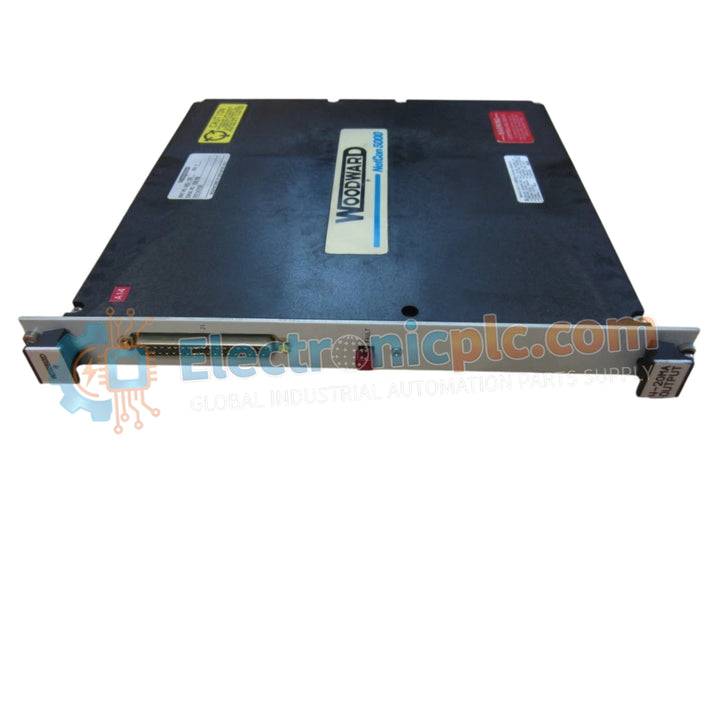

The Woodward 5463-786, also cataloged as the 5463-786 Analog Output Module, operates as a dedicated hardware component for converting digital control commands into 4-20 mA current signals within NetCon automation platforms.

Suffix Breakdown & Model Matrix

The 5463-786 designation represents a fixed hardware assembly without factory option suffixes defined in standard field documentation. Standard base channel allocations apply:

  • 5463: Base hardware series for NetCon control components.
  • 786: 8-channel analog output module hardware configuration.

Hardware Specifications

Parameter Specification
Model 5463-786
Brand Woodward
Origin USA
Weight 3 kg
Dimensions 220 x 140 x 60 mm
Operating Temp -40 deg C to +70 deg C
Power Consumption Standard NetCon Backplane Power
Output Channels 8 channels
Signal Output 4-20 mA
Diagnostic Interface Front Panel LED Fault Indicators
Mounting Type Panel Mount

Actuator Loop Feedback Response and Signal Regulation

The 5463-786 module provides precise current generation to maintain stable actuator loop feedback response under dynamic operating loads. Internal digital-to-analog converters condition input values from the backplane into regulated 4-20 mA loops connected to control valves and industrial actuators. The design manages thermal heat sink dissipation profiles across all eight active channels to minimize loop current drift during continuous output operation.

Frequently Asked Questions

Q: How does the 5463-786 indicate channel diagnostic failures?

A: The module incorporates front-panel LED indicators that provide visual fault alerts for diagnostic status verification during operation.

Q: What output signal type does the 5463-786 generate for field devices?

A: The unit converts internal digital controller commands into standard 4-20 mA analog current loop signals.

Q: What mounting configuration is required for physical installation?

A: The hardware utilizes a panel-mount chassis design built for industrial enclosure integration.

Field Installation Guidelines

  • Disconnect main rack power prior to mounting or wiring the 5463-786 hardware assembly.
  • Route 4-20 mA output signal wiring in shielded twisted-pair cables isolated from high-voltage motor power lines.
  • Ground the cable shield at a single termination point on the cabinet chassis earth bus to prevent ground loop noise.
  • Ensure panel cutouts and mounting hardware comply with the physical frame dimensions of 220 x 140 x 60 mm to allow proper convection cooling.
