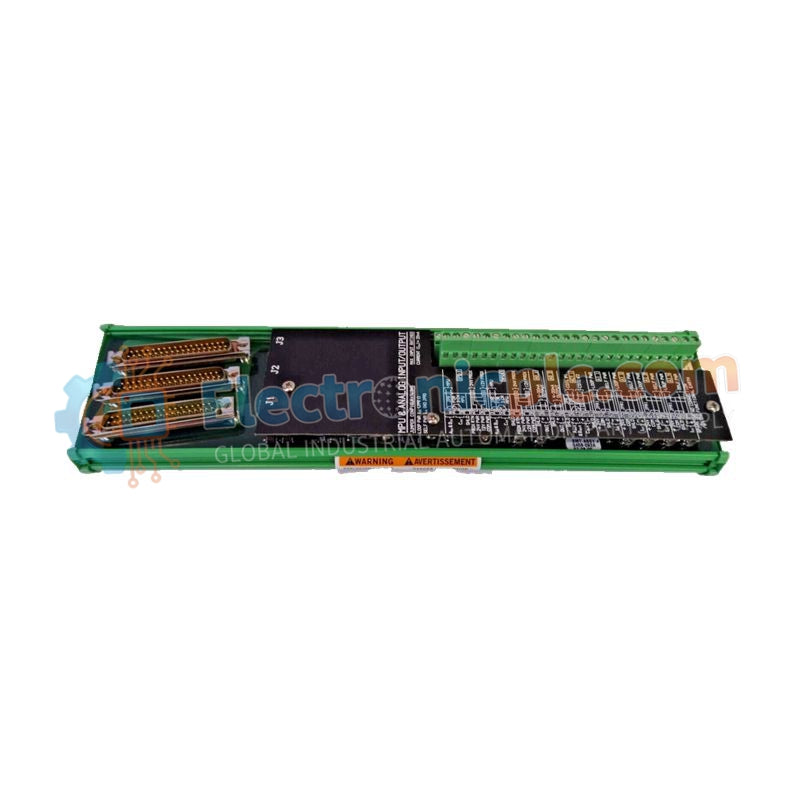

El Woodward 5501-365 es un Entrada/salida analógica (E/S) de alta densidad módulo diseñado para MicroNet y MicroNet Plus plataformas de control. Actúa como la interfaz principal entre el controlador digital e instrumentación de campo en turbina industrial y control...
Disponibilidad: Bajas existencias: quedan 99
Entrega confiable a nivel mundial
Garantía de devolución de dinero de 30 días
¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.
El Woodward 5501-365 es un Entrada/salida analógica (E/S) de alta densidad módulo diseñado para MicroNet y MicroNet Plus plataformas de control. Actúa como la interfaz principal entre el controlador digital e instrumentación de campo en turbina industrial y control del motor sistemas. El módulo gestiona la adquisición de datos críticos de sensores (como presiones , temperaturas , y posiciones ) mientras se conduce simultáneamente actuadores proporcionales y válvulas .
A diferencia de los convertidores de elementos finales, el 5501-365 es un PCB electrónica montada en rack que proporciona lo necesario acondicionamiento de señales y aislamiento galvánico para precisión Gobernador y Bucles de control de combustible . Cuenta con frecuencias de muestreo de alta velocidad y sofisticados diagnósticos integrados para monitorear circuitos abiertos o señal fuera de rango fallas, asegurando los más altos niveles de integridad del sistema en generación de energía y accionamiento mecánico aplicaciones.
| Especificación | Detalles |
|---|---|
| Número de modelo | 5501-365 |
| Compatibilidad de plataformas | MicroNet / MicroNet Plus / MicroNet Simplex |
| Tipo de módulo | Entrada y salida analógica (E/S combinadas) |
| Precisión del canal de entrada | ±0,1% de la escala completa |
| Rango de señal (E/S) | Configurable por software de 4 a 20 mA o de 0 a 5 VCC |
| Fuente de alimentación | 24 VCC internos (a través de la placa base) |
| Interfaz de comunicación | Bus de placa posterior paralelo de alta velocidad (RS-485 para diagnósticos especializados) |
| Resolución | Convertidores A/D y D/A de 14 o 16 bits |
| Voltaje de aislamiento | 500 Vrms (Campo a lógica) |
| Tasa de actualización | Sincronizado con la velocidad de la tarea de la CPU (hasta 5 ms) |
| Temperatura de funcionamiento | -10 °C a +60 °C (temperatura ambiente del rack interno) |
| Dimensiones | 100 mm x 50 mm x 30 mm |
| Peso | 0,4 kilogramos |
El 5501-365 se utiliza típicamente en sistemas de control de turbinas de gas , donde se monitorean parámetros como presión del colector y temperatura de escape , mientras se controla simultáneamente Posición de la válvula de combustible . Su capacidad para gestionar entradas y salidas en una sola tarjeta la convierte en una solución eficiente para reducir... espacio del chasis en arquitecturas de control de tamaño medio.
Sí, el 5501-365 apoya configuración de canal independiente , lo que le permite mezclar tipos de señales según lo requiera su configuración de instrumentación específica.
Cuando se utiliza en una Chasis MicroNet Plus con la versión de software adecuada, el 5501-365 apoya Reemplazo en caliente . Sin embargo, siempre se deben seguir los procedimientos de seguridad estándar para sistemas de control de turbinas .
El 5501-365 incluye integrado Monitoreo de bucle . Si un Señal de 4–20 mA cae por debajo 4 mA (indicando una rotura de cable), el módulo señala una bit de falla hacia CPU , lo que permite que el sistema inicie una apagado seguro o cambiar a un sensor redundante
