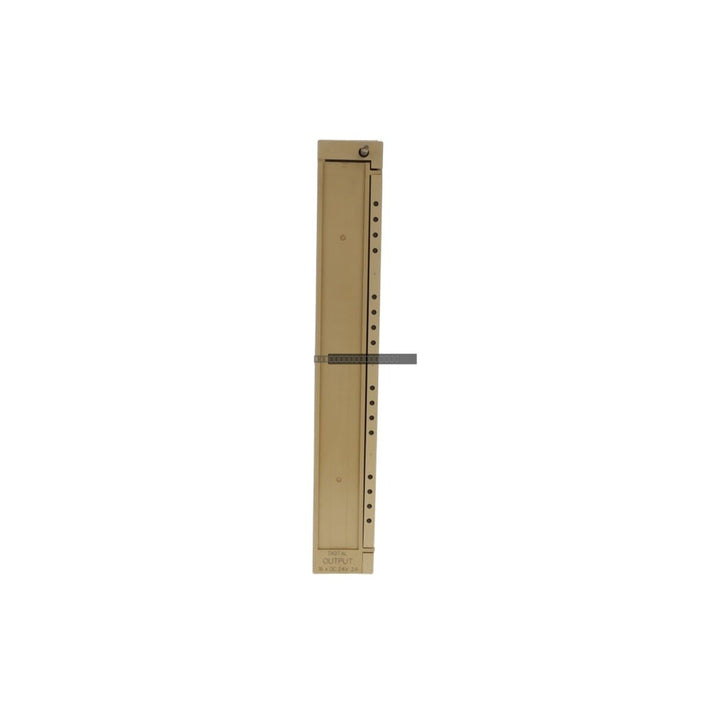

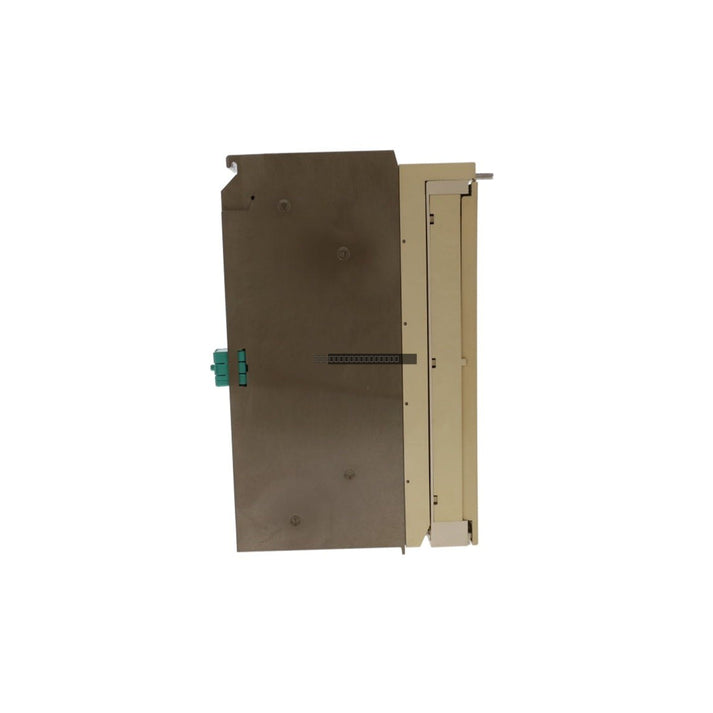

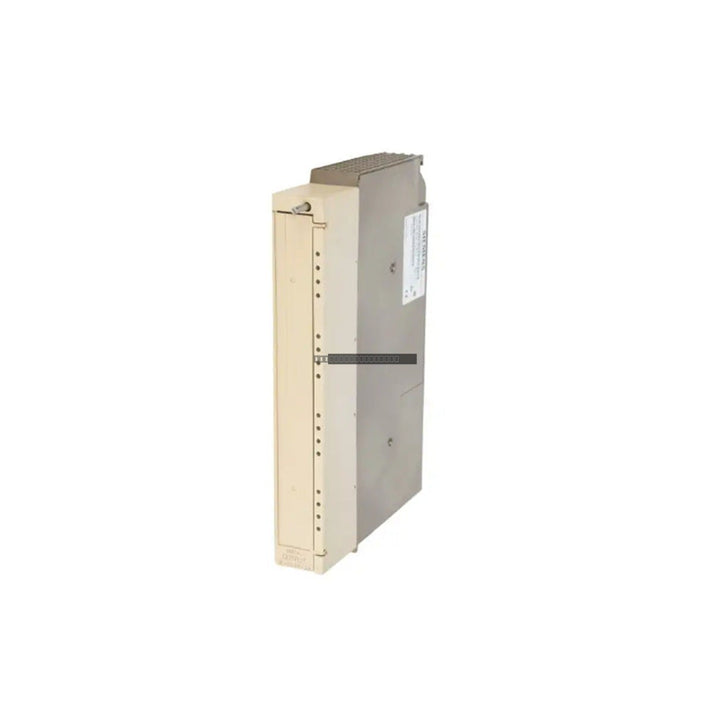

Siemens 6ES5454-7LA12 Simatic S5 Digital Output Module

Siemens 6ES5454-7LA12 Simatic S5 Digital Output Module

Description

The Siemens 6ES5 454-7LA12 is a high-density digital output module engineered for the Simatic S5-115U and S5-115F programmable logic controller systems. This module provides 16 discrete output channels designed to...

25 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 4

SKU: 6ES5454-7LA12
Proveedora: Siemens
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The Siemens 6ES5 454-7LA12 is a high-density digital output module engineered for the Simatic S5-115U and S5-115F programmable logic controller systems. This module provides 16 discrete output channels designed to interface with 24 VDC field devices, including solenoid valves, contactors, and industrial indicators. By utilizing robust optocoupler isolation, the module ensures reliable operation by protecting the controller backplane from electrical noise and field-side transients, making it suitable for demanding industrial automation environments.

Features

  • 16 discrete output channels operating at 24 VDC.
  • High current handling capacity of 2.0 A per channel.
  • Integrated optocoupler isolation (500 VDC) between field and logic circuits.
  • Front-panel LED status indicators for real-time channel diagnostics.
  • Designed for integration with the Simatic S5-115 series rack architecture.
  • Solid-state switching elements optimized for inductive load suppression.

Applications

This module is widely deployed in heavy-duty automation systems, including automotive assembly lines, power generation control, petroleum refining, and mining conveyor management where reliable, high-speed switching of field actuators is required.

Technical Specifications

Model 6ES5 454-7LA12
Series Simatic S5-115
Number of Channels 16
Rated Voltage 24 VDC
Current per Channel 2.0 A
Isolation 500 VDC (Optocoupler)
Power Consumption 3.5 W (Internal)
Operating Temperature 0 to 60 deg C
Storage Temperature -40 to 70 deg C
Humidity 5 to 95% non-condensing

Installation Guidelines

  • Ensure the PLC rack power is disconnected before inserting or removing the module to prevent electrical damage.
  • Verify that the module is correctly seated in the S5 backplane slot and that the locking mechanism is engaged.
  • Use shielded cabling for field connections to minimize EMI interference in high-noise environments.
  • Ensure that the 24 VDC power supply is properly grounded and within the specified voltage range.
  • Maintain adequate ventilation around the S5 rack to ensure the ambient temperature remains within the 0 to 60 deg C operating range.

FAQ

Does this module support AC loads?

No, the 6ES5 454-7LA12 is specifically designed for 24 VDC applications. Attempting to connect AC loads may result in permanent damage to the module.

What is the purpose of the front-panel indicators?

The LEDs provide visual confirmation of the logical state of each output channel, allowing maintenance personnel to quickly verify signal status during troubleshooting.
