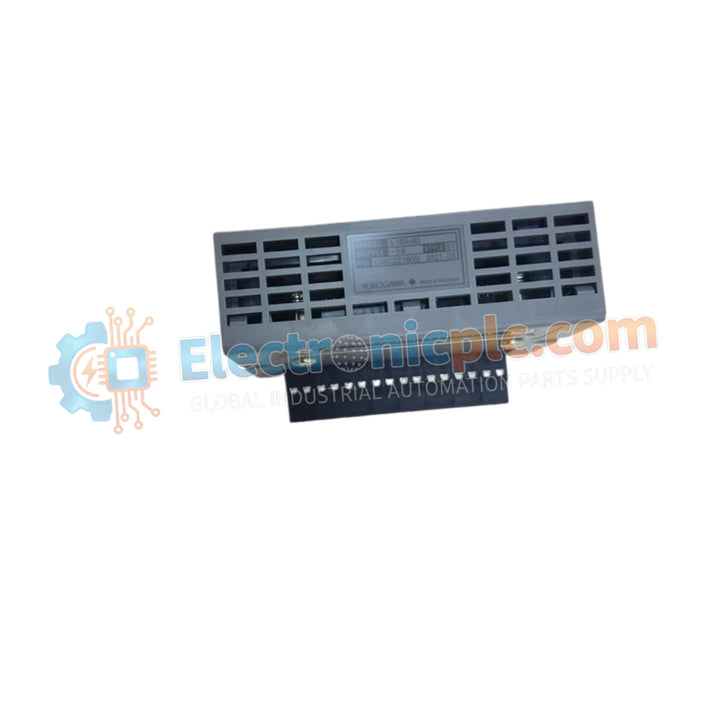

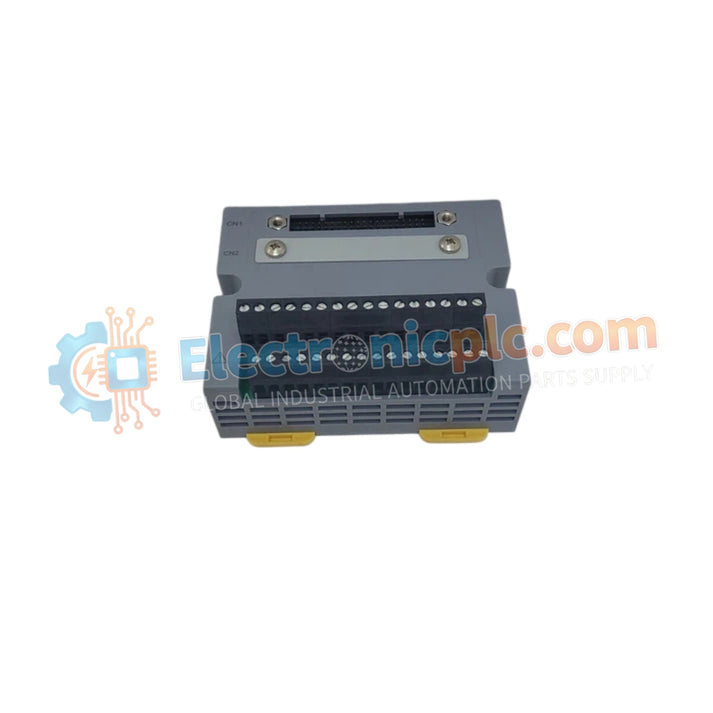

La Yokogawa A1BA4D, también catalogada como la placa de terminales A1BA4D, funciona como un componente de hardware dedicado para la interfaz de señal analógica dentro de las plataformas de sistemas de control distribuido.

Desglose de sufijos y matriz de modelos

• A1BA4D: Designación del modelo base para la placa de terminales de entrada/salida analógica.
• 0: Código de configuración estándar.
• 6: Código de especificación que denota el recubrimiento conforme a la norma ISA G3 para protección ambiental corrosiva, excluyendo la clasificación a prueba de explosiones.

Especificaciones de hardware

Control de procesos e interfaz de señal

La placa de terminales A1BA4D admite la conectividad del protocolo de bucle HART de 4-20 mA entre los instrumentos de campo y los módulos de E/S. El diseño permite una configuración flexible, admitiendo arquitecturas de bucle único de 16 canales o de bucle redundante de 8 canales para cumplir con los requisitos de control específicos. La placa incluye rutas de aislamiento de canal a canal cuando se puebla con tarjetas de E/S apropiadas, lo que garantiza un acondicionamiento de señal eficaz. Con la inclusión de la opción G3, el conjunto de la placa de circuito está protegido contra contaminantes atmosféricos, lo que garantiza la estabilidad de la señal a largo plazo en atmósferas industriales químicamente agresivas.

Preguntas frecuentes

P: ¿Es compatible esta placa de terminales con configuraciones de módulo de E/S tanto simples como redundantes?

R: Sí. La A1BA4D está diseñada para admitir configuraciones de E/S de 16 canales simples y de 8 canales doblemente redundantes, según la ubicación específica del módulo y el esquema de cableado.

P: ¿Qué denota el sufijo "G3" con respecto al rendimiento ambiental?

R: El sufijo G3 indica que la placa de terminales se fabrica con un revestimiento conforme a la norma ISA G3, que proporciona protección contra la corrosión grave causada por los contaminantes transportados por el aire.

Directrices de instalación en campo

• Monte la unidad en un carril DIN estándar de 35 mm en orientación vertical para facilitar la ventilación adecuada y el acceso al cableado.
• Asegúrese de que todos los blindajes del cableado de campo estén conectados a tierra en la entrada del armario o en la barra de tierra de la placa de terminales para mantener la integridad de la señal y cumplir con los requisitos de blindaje EMI/RFI.
• Verifique la compatibilidad del calibre del cable con los conectores del bloque de terminales antes de la terminación; asegúrese de que los tornillos estén apretados con las especificaciones de torsión correctas para evitar el calentamiento del terminal.
• Para configuraciones redundantes, verifique la asignación de terminales con la base de datos de E/S del sistema para asegurar que la asignación de canales A/B coincida con la estrategia de control.
