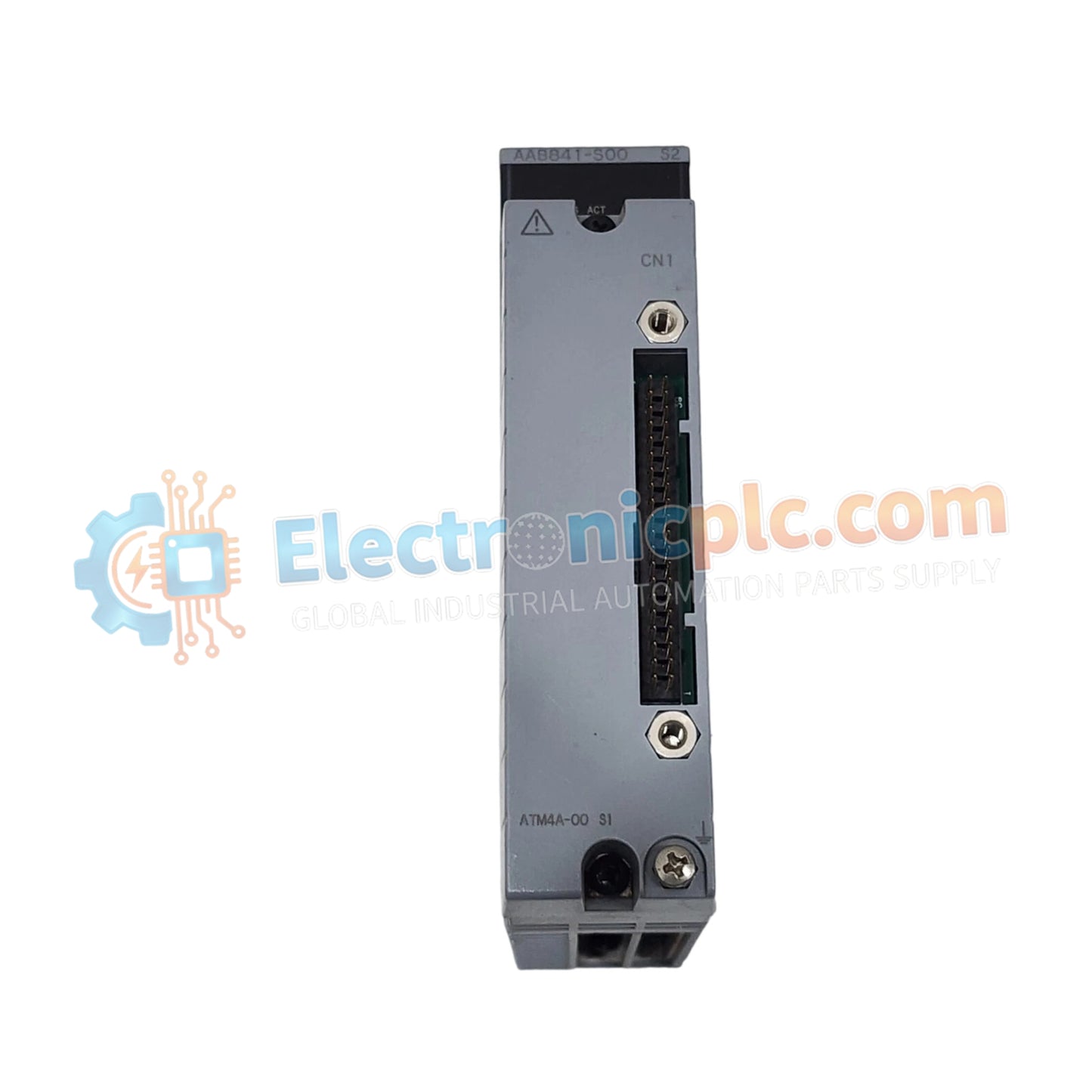

Configurado para procesamiento de señales de alta densidad en sistemas de control distribuido, el YOKOGAWA AAB841-S03/M4A00 (Módulo de E/S analógicas AAB841) proporciona una ejecución eléctrica directa de entradas analógicas de 1 a 5 VCC y salidas analógicas de 4 a 20 mA. El módulo gestiona la conversión de señal paralela a través de bucles de entrada de 8 canales y salida de 8 canales, funcionando como un componente de interfaz no aislado dentro del backplane del sistema.

Desglose de Sufijos y Matriz de Modelos

• AAB841: Modelo base para E/S analógicas de entrada de 8 canales (1 a 5 V) y salida de 8 canales (4 a 20 mA).
• -S: Configuración de hardware estándar.
• 0: Revisión funcional básica.
• 3: Especificación ambiental que incluye resistencia a gases corrosivos según la norma ISA G3 y un rango de temperatura extendido de -20 a 70 °C.
• /M4A00: Soporte integrado de fábrica para adaptador compatible con MAC2, específicamente la interfaz del modelo ATM4A-00.

Especificaciones de Hardware

Aislamiento Canal a Canal y Protocolo de Bucle

La arquitectura AAB841-S03/M4A00 está optimizada para la integración con entornos de protocolo de bucle HART de 4-20 mA estándar. A pesar de la naturaleza no aislada de los canales de señal, el módulo mantiene una estricta adherencia a los estándares de impedancia de bucle para garantizar una conversión de señal analógica precisa. La opción /M4A00 facilita la interconexión directa con sistemas adaptadores MAC2 heredados, lo que permite el enrutamiento consolidado de señales sin circuitos de conversión externos adicionales. La compensación de unión fría no es aplicable a estos rangos de voltaje/corriente; sin embargo, la velocidad de procesamiento del módulo está ajustada para mantener la alta frecuencia de muestreo de bucle requerida para la estabilidad del control de proceso.

Preguntas Frecuentes

P: ¿Se puede reemplazar este módulo en caliente mientras el DCS está en modo operativo?

R: No. El intercambio en caliente no es compatible con esta revisión de hardware. Asegúrese de que la ranura específica del rack esté apagada antes de la extracción o instalación física para evitar daños al bus del backplane.

P: ¿Es el AAB841-S03/M4A00 compatible con dispositivos de campo que requieren aislamiento galvánico?

R: Este modelo no está aislado. Si el bucle de campo requiere aislamiento galvánico para la supresión de ruido en modo común o protección de seguridad, se deben instalar aisladores de señal externos entre el dispositivo de campo y la placa de terminales del módulo.

Guías de Instalación en Campo

1. Verifique que la fuente de alimentación del rack esté en la posición OFF antes de manipular el módulo.
2. Asegúrese de que el módulo esté bien asentado dentro de la ranura designada del backplane; no fuerce el módulo si las guías de alineación no encajan.
3. Apriete los tornillos de montaje del módulo para asegurar un contacto adecuado con el chasis, lo cual es esencial para el blindaje contra interferencias electromagnéticas (EMI).
4. Al cablear entradas de 1 a 5 VCC y salidas de 4 a 20 mA, utilice cables de par trenzado blindados para evitar la degradación de la señal.
5. Conecte los blindajes de los cables a un bus de tierra de señal dedicado dentro del gabinete de terminales para mantener la inmunidad al ruido en instalaciones de alta densidad.
