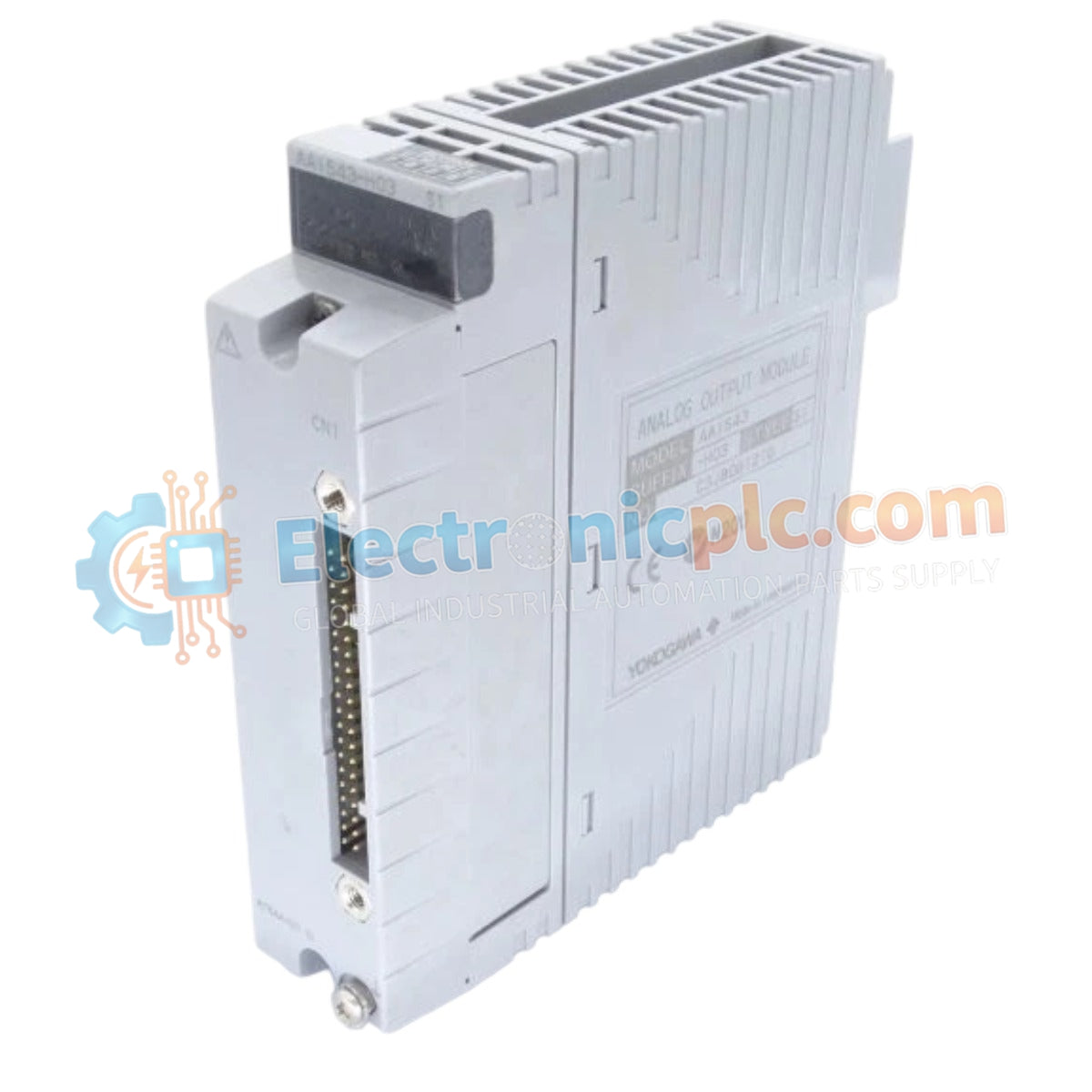

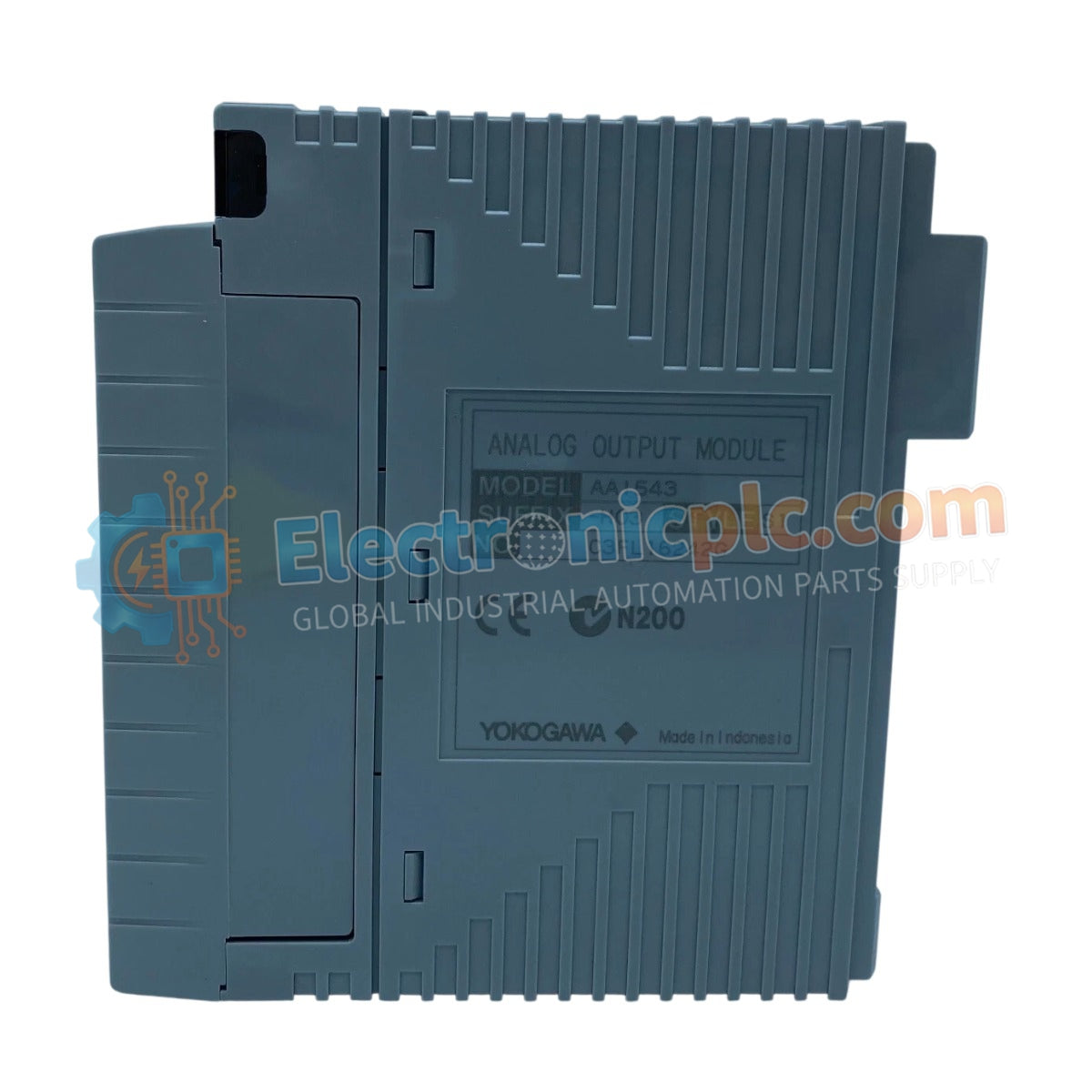

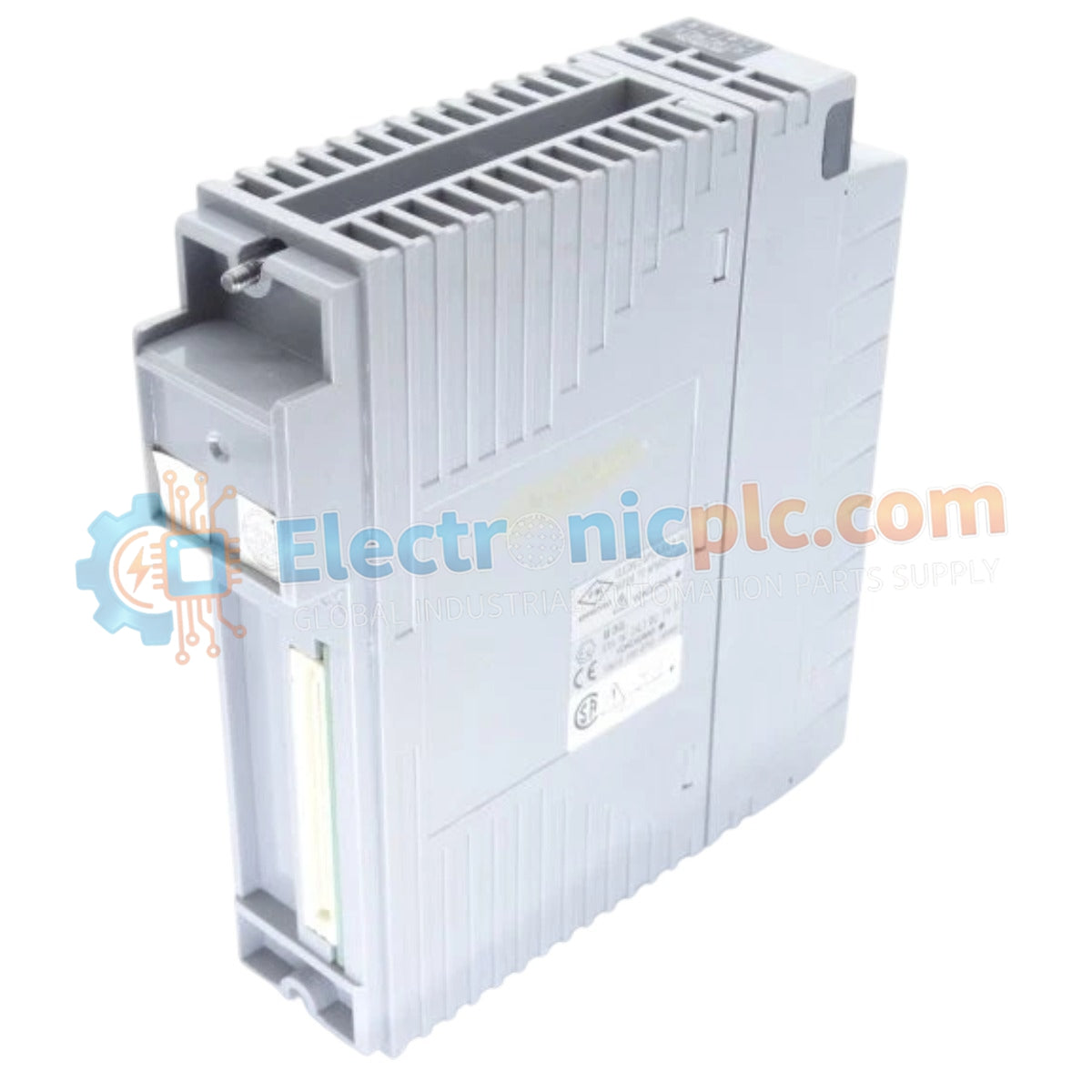

El YOKOGAWA AAI543-H03, también catalogado como el Módulo de Salida de Corriente AAI543-H03, funciona como un componente de hardware dedicado para la salida de señal de control de alta densidad de 4-20 mA dentro de las redes de instrumentación DCS.

Desglose de Sufijos y Matriz de Modelos

• AAI543-H03: Designación del módulo base de salida analógica, configurado para salida de corriente aislada multicanal y soporte de comunicación HART integrado.

Especificaciones de Hardware

Integración de Bucle HART de 4-20 mA

El módulo AAI543-H03 proporciona canales de salida de corriente aislados, asegurando la supresión del ruido de modo común y la prevención de la formación de bucles de tierra entre el rack DCS y los elementos de control final montados en campo. La integración del protocolo HART permite la comunicación digital bidireccional sobre el bucle analógico, facilitando la calibración remota y la monitorización de diagnóstico de los posicionadores de válvula o transductores I/P conectados. Cada canal se monitoriza para verificar la integridad del circuito, con lógica interna capaz de detectar condiciones de circuito abierto.

Preguntas Frecuentes

P: ¿El AAI543-H03 admite configuraciones redundantes?

R: Sí, este módulo está diseñado para operar en pares de redundancia dual. Cuando se configura de esta manera, la lógica del sistema gestiona la transferencia de señal entre módulos para garantizar una salida continua durante una falla del módulo principal.

P: ¿Se puede quitar este módulo mientras el DCS está encendido?

R: El módulo está diseñado para el mantenimiento en rack. Consulte siempre el manual específico a nivel del sistema para verificar la compatibilidad de intercambio en caliente del backplane y asegúrese de que los bucles de control estén en un estado seguro y manual antes de la extracción.

Pautas de Instalación en Campo

1. Confirme que los bucles de control asociados estén en un estado manual o de retención segura dentro de la lógica del DCS para evitar movimientos incontrolados del actuador durante la instalación.
2. Alinee el módulo con los rieles guía del backplane del gabinete, asegurándose de que los pines del conector encajen correctamente antes de activar el mecanismo de bloqueo.
3. Apriete los tornillos de montaje del panel frontal para asegurar que el chasis del módulo logre una conexión de baja impedancia con la tierra del sistema, lo cual es necesario para la mitigación de EMI.
4. Verifique que todo el cableado de campo esté apretado según las especificaciones del fabricante para garantizar la integridad de la señal y evitar el calentamiento de la conexión.
5. Proporcione un espacio libre mínimo de 10 cm por encima y por debajo del módulo para facilitar la refrigeración por convección y evitar la deriva térmica en la corriente de salida.
