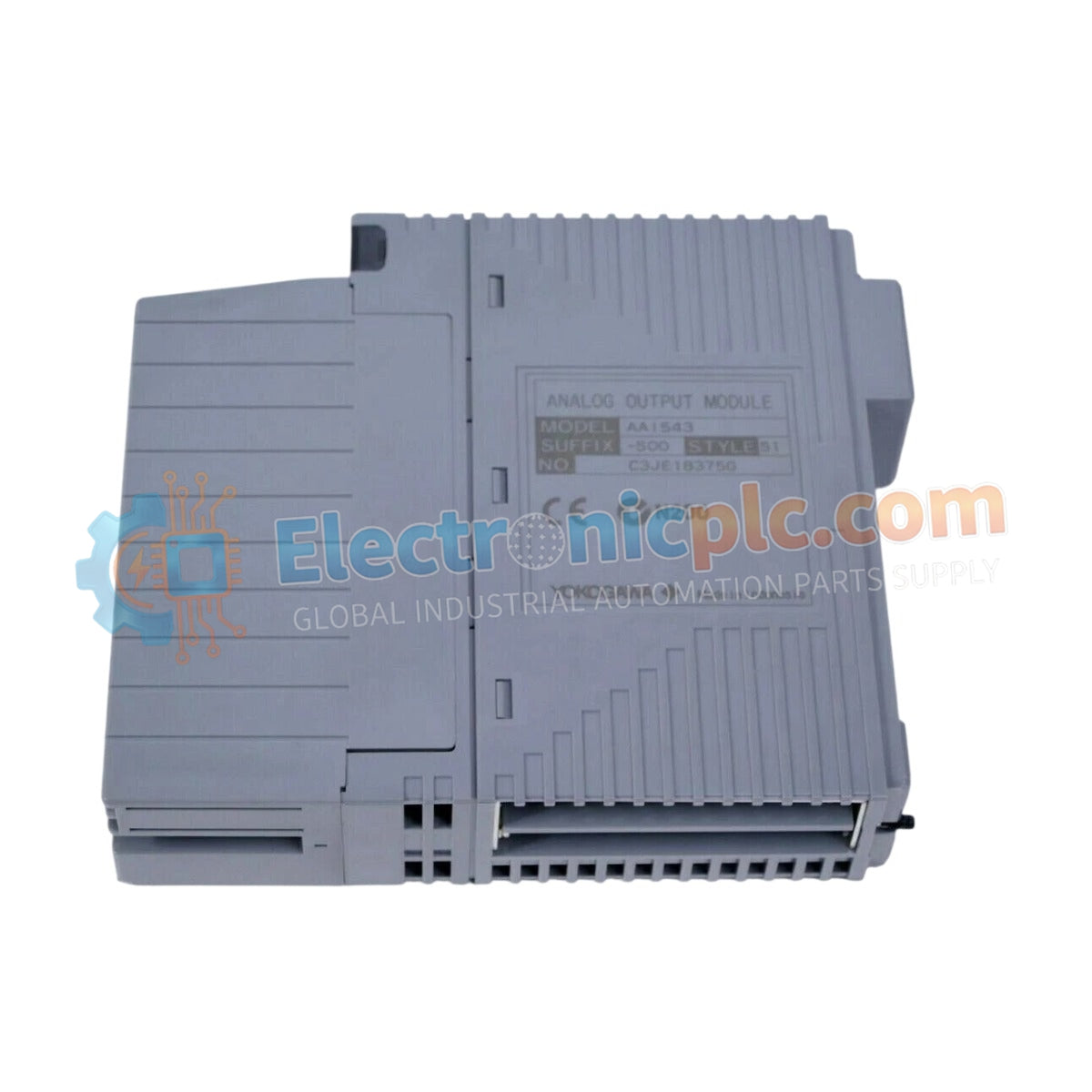

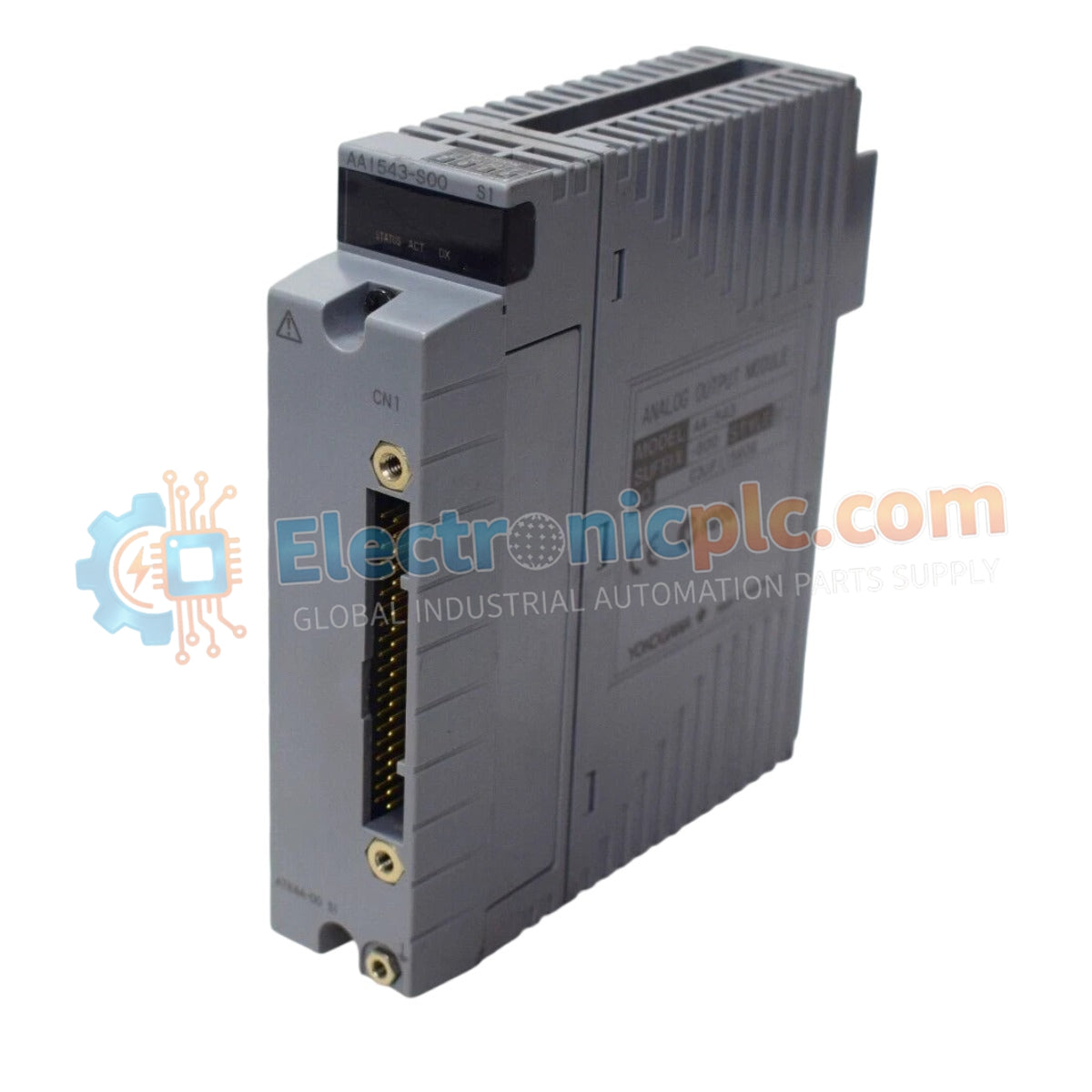

Configurado para la conversión de señal de precisión en redes de control de procesos, el YOKOGAWA AAI543-S00/A4S00 (Módulo de Salida Analógica AAI543-S00) proporciona una ejecución eléctrica física directa para el posicionamiento de actuadores y la modulación de dispositivos de campo.

Desglose de Sufijos y Matriz de Modelos

• AAI543-S00: Designación del módulo de salida analógica base para salida aislada de 16 canales.
• A4S00: Sufijo de especificación que denota opciones de configuración específicas, incluyendo la respuesta de conmutación y los niveles de protección.

Especificaciones de Hardware

Integración de Control de Procesos DCS

El módulo AAI543-S00/A4S00 utiliza aislamiento de canal a canal para prevenir la interferencia de bucles de tierra dentro de la arquitectura de instrumentación DCS. Está diseñado para mantener una entrega de señal de salida de alta precisión, soportando la integración del protocolo de bucle HART de 4-20 mA para una comunicación fluida con instrumentos de campo inteligentes. La circuitería interna está optimizada para suprimir el ruido de la señal, asegurando que la salida de control se mantenga estable bajo condiciones electromagnéticas comunes en entornos de proceso. El módulo soporta tiempos de respuesta de conmutación estándar y rápidos en configuraciones redundantes para mantener la continuidad del control del proceso.

Preguntas Frecuentes

P: ¿El AAI543-S00/A4S00 soporta configuraciones de sistema redundantes?

R: Sí. El módulo soporta configuraciones de respuesta de conmutación estándar y rápida, permitiendo la integración en configuraciones de redundancia dual para mejorar la disponibilidad del sistema.

P: ¿Es este módulo compatible con instalaciones en áreas peligrosas?

R: El módulo está disponible con opciones para protección contra explosiones; verifique los requisitos específicos del número de pieza con los estándares de certificación de áreas peligrosas de su instalación antes de la implementación.

Guía de Instalación en Campo

1. Verifique que la alimentación del sistema esté aislada antes de montar el módulo en la placa posterior.
2. Alinee el módulo con los rieles guía de la placa posterior del gabinete, asegurándose de que los pines del conector encajen correctamente antes de activar el mecanismo de bloqueo.
3. Apriete los tornillos de montaje del panel frontal para asegurar que el chasis del módulo logre una conexión de baja impedancia con la caja del sistema conectada a tierra para mitigar las EMI.
4. Verifique que todas las conexiones de los terminales de cableado estén apretadas según las especificaciones del fabricante para asegurar la integridad de la señal y prevenir el calentamiento de la conexión resistiva.
5. Mantenga el módulo dentro del rango de temperatura operativa nominal de -20 a 70 grados C para asegurar la precisión y longevidad especificadas.
