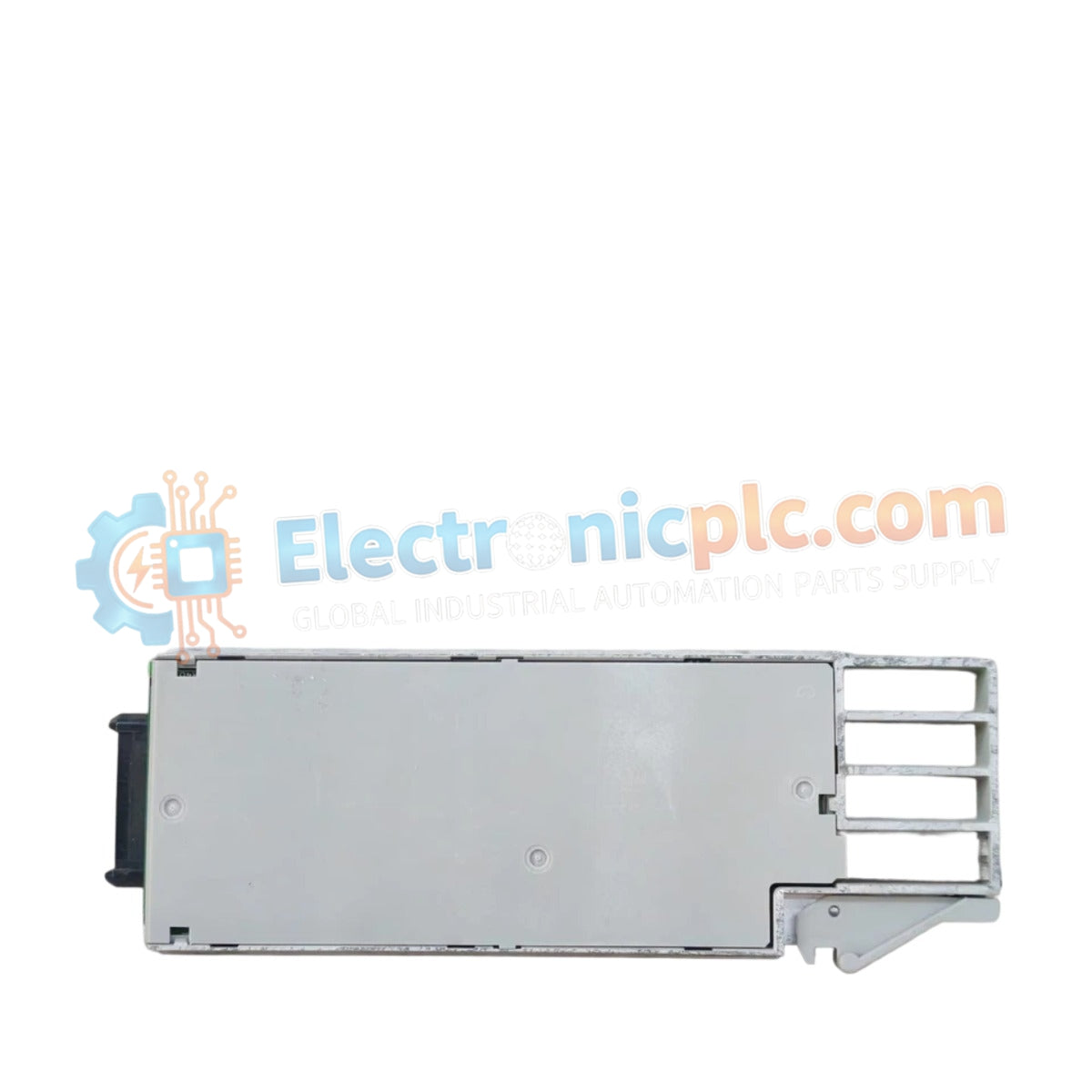

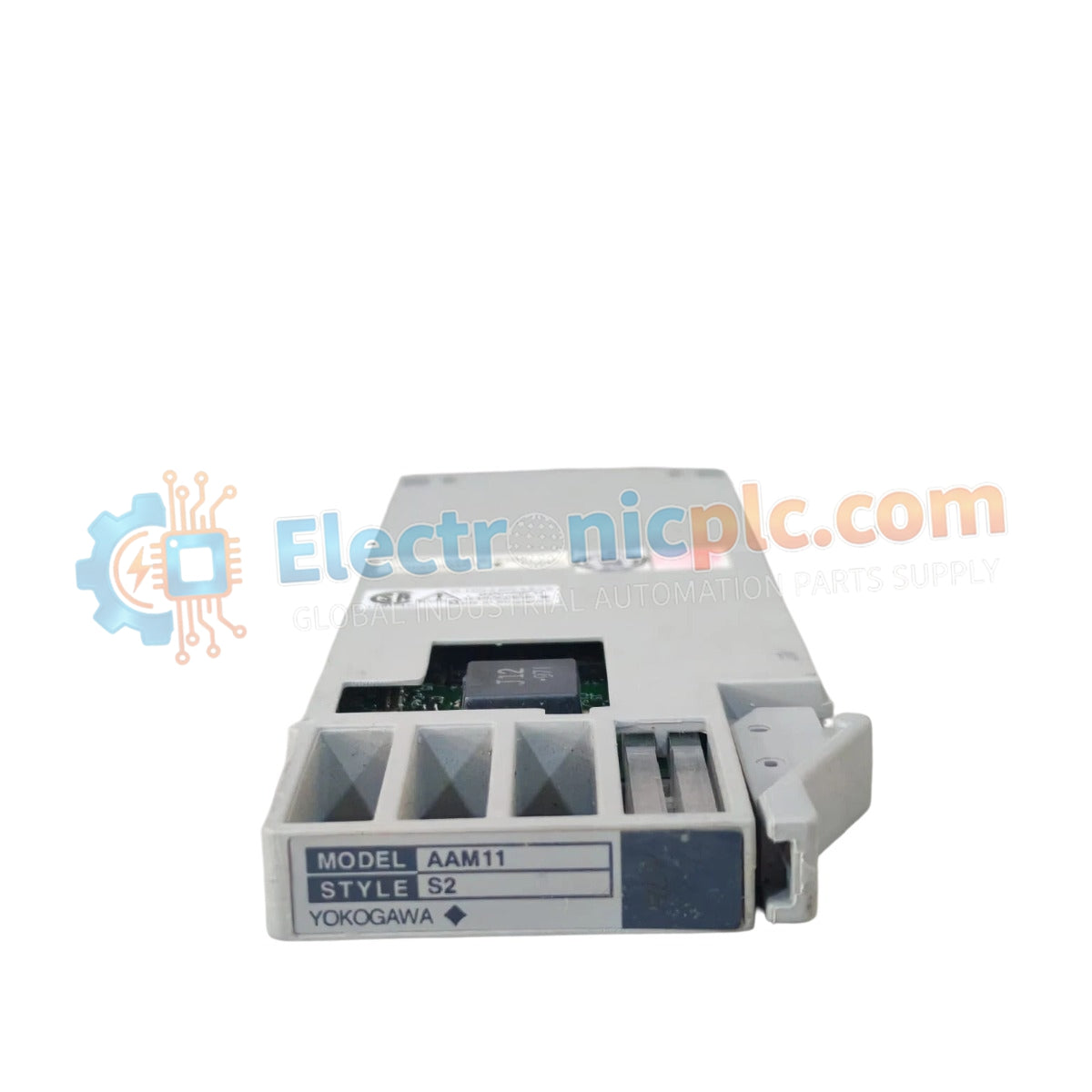

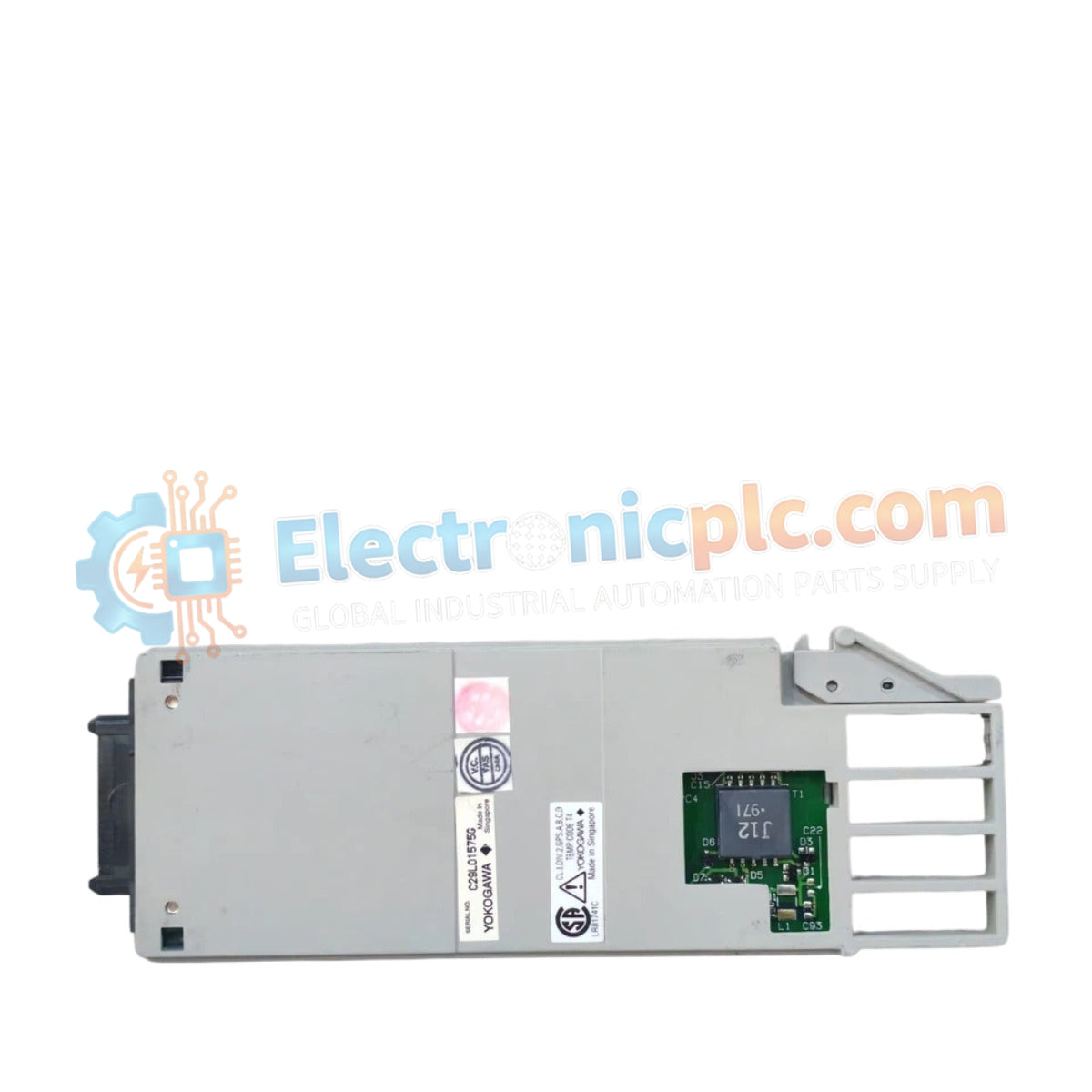

Configurado para la adquisición de señales analógicas en redes de control, el Yokogawa AAM11 S1 (módulo de entrada de voltaje de corriente AAM11) proporciona una ejecución física/eléctrica directa del procesamiento de bucles de corriente y voltaje.

Especificaciones de hardware

Instrumentación de control de procesos

La arquitectura del AAM11 S1 facilita la integración con instrumentación habilitada con el protocolo de bucle HART de 4-20 mA. Para mantener la integridad de la señal a través de cables de campo de larga distancia, el módulo incorpora aislamiento de canal a canal, lo que evita que las diferencias de potencial de tierra afecten la precisión de la medición. El diseño prioriza un rechazo de modo común estable, asegurando que las variables de proceso permanezcan dentro de los umbrales de precisión de conversión definidos, independientemente de las fluctuaciones en el voltaje de suministro de campo.

Preguntas frecuentes

P: ¿El AAM11 S1 requiere alimentación de bucle externa para transmisores activos de 4-20 mA?

R: El módulo admite configuraciones de transmisor pasivas y activas; sin embargo, el suministro de alimentación de bucle interno depende de configuraciones específicas del bus del rack.

P: ¿Es compatible este módulo con compensación de unión fría (CJC) para entradas de termopar?

R: Este modelo está diseñado específicamente para el procesamiento de señales de corriente y voltaje y no cuenta con circuitos CJC integrados para la medición directa de termopares.

Pautas de instalación en campo

1. Verifique que la alimentación del backplane del rack esté aislada antes de insertar el módulo para evitar transitorios eléctricos.
2. Asegúrese de que el blindaje de la señal esté conectado a tierra en la fuente de la señal o en la barra de tierra del gabinete, de acuerdo con los estándares establecidos de cableado de bucle para evitar bucles de tierra.
3. Respete las especificaciones de torsión adecuadas al terminar los cables de señal en el bloque de terminales del módulo para garantizar una presión de contacto estable.
4. Encamine el cableado de señal por separado de las líneas de CA de alto voltaje para mitigar el acoplamiento de interferencias electromagnéticas (EMI).
5. Después del montaje físico, verifique la configuración de escala de entrada a través del software del sistema de control para alinear los conteos digitales con el rango del sensor físico.
