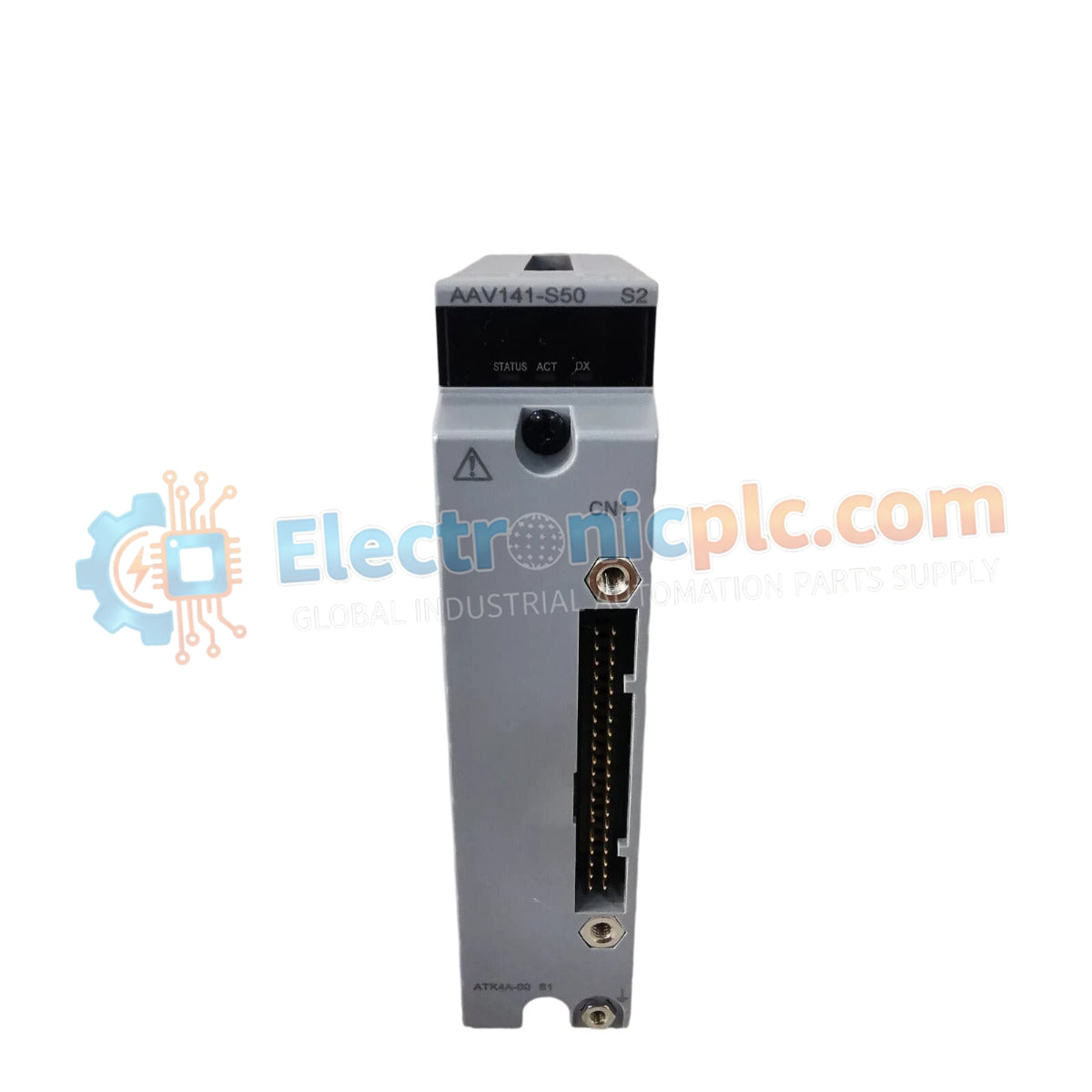

Configurado para la adquisición de señales de alta densidad en plataformas de sistemas de control distribuido (DCS), el YOKOGAWA AAV142-S50 (módulo de entrada analógica AAV142) proporciona conversión directa de señales físicas para redes CENTUM VP y CENTUM CS 3000.

Especificaciones de hardware

Control de procesos DCS e integridad de la señal

La arquitectura del YOKOGAWA AAV142-S50 facilita la adquisición de datos de alta velocidad para variables de proceso que requieren monitoreo de voltaje estándar. Como módulo no aislado, está optimizado para circuitos de medición de alta impedancia, asegurando un efecto de carga mínimo en la fuente de la señal. El módulo permite la digitalización precisa de los valores de proceso, manteniendo la fidelidad de la señal a través del bus del backplane al controlador host. El diseño permite una integración optimizada en los racks de la serie CENTUM existentes, utilizando protocolos de comunicación de backplane estandarizados para garantizar un rendimiento de datos determinista.

Preguntas frecuentes

P: ¿El AAV142-S50 admite el aislamiento de canal a canal para sensores de campo?

R: No, el AAV142-S50 es un módulo no aislado. Los dispositivos de campo conectados a este módulo deben compartir una tierra de referencia común para evitar diferencias de potencial que podrían afectar la precisión de la medición.

P: ¿Cuál es el voltaje máximo permitido antes de que se produzcan daños en el circuito de entrada?

R: El módulo está clasificado para un voltaje de entrada permisible de +/-13 VCC. Exceder este umbral puede resultar en daños permanentes a los componentes de acondicionamiento de la señal de entrada.

Pautas de instalación en campo

• Asegúrese de que el módulo esté completamente encajado en la ranura del backplane designada para establecer un contacto de comunicación seguro; utilice el mecanismo de bloqueo integrado para evitar la desconexión inducida por vibraciones.
• Encamine todo el cableado de entrada de campo lejos de cables de CA de alto voltaje y variadores de frecuencia para minimizar la inyección de ruido inductivo en los circuitos de medición no aislados.
• Verifique que el potencial de tierra de referencia sea consistente en todos los dispositivos de campo conectados para mantener la linealidad de la señal y evitar bucles de tierra.
• Inspeccione los pines del conector del backplane en busca de oxidación o contaminación por partículas antes de la instalación para garantizar una conectividad eléctrica confiable.
