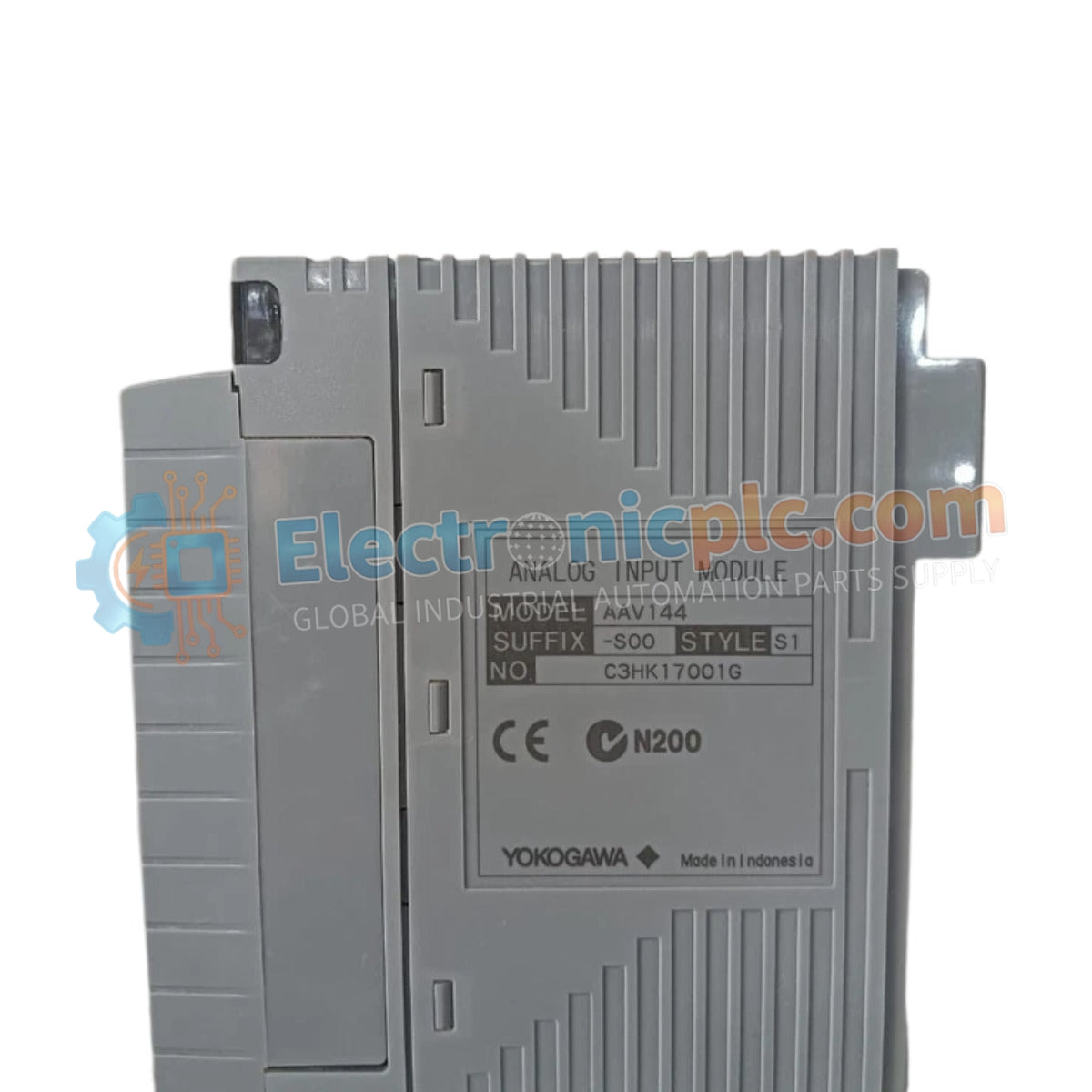

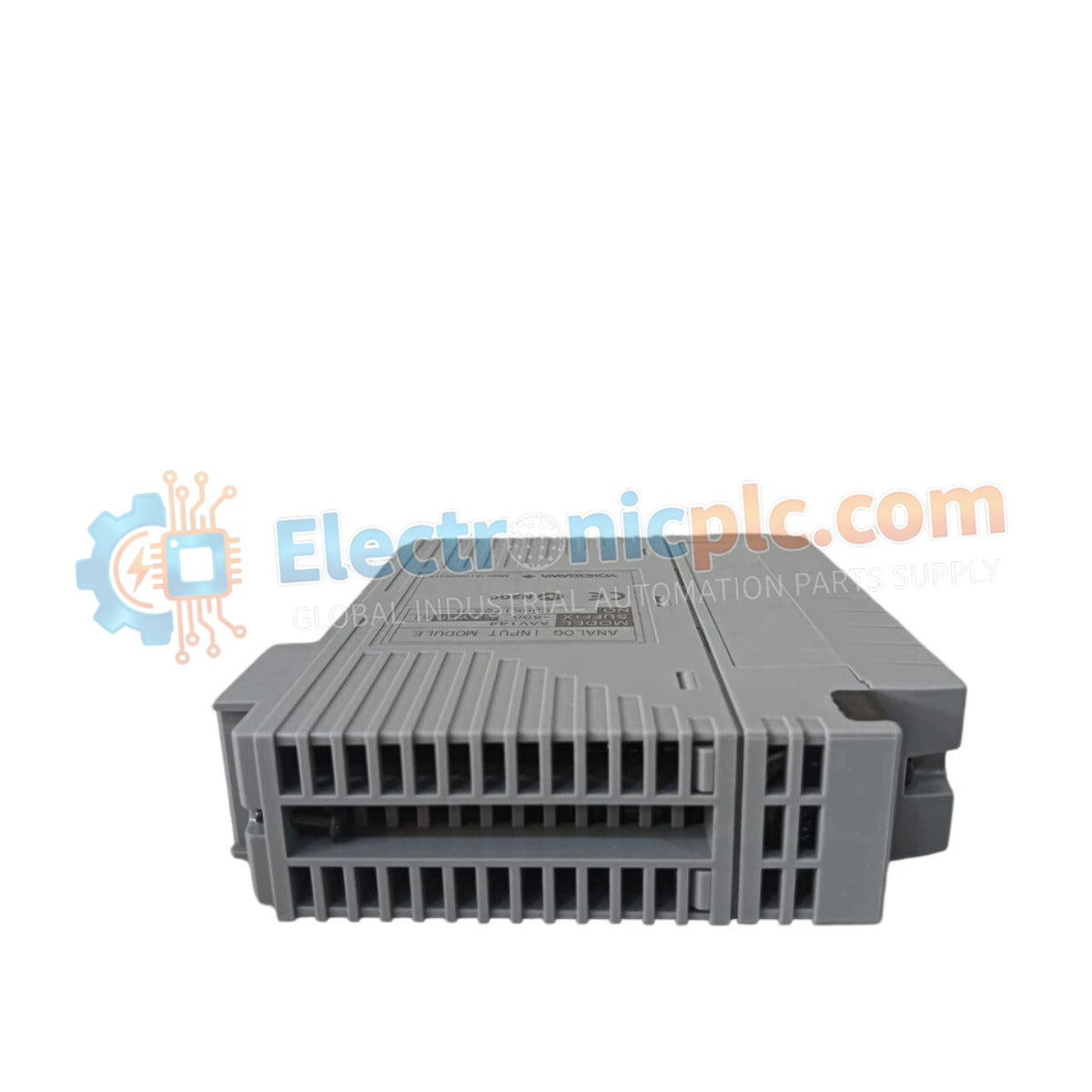

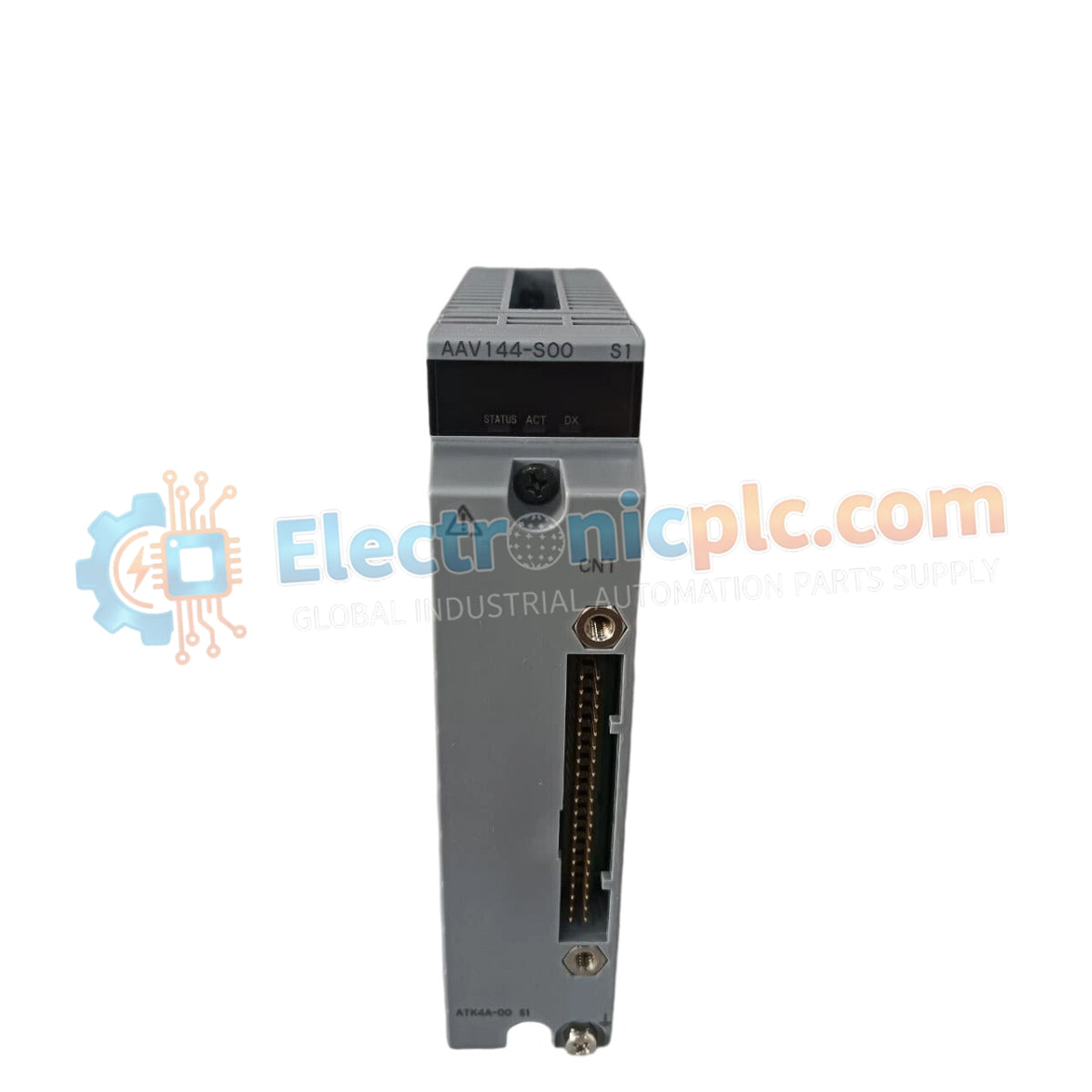

Configurado para la adquisición de señales de tensión de alta precisión en plataformas de red DCS, el Yokogawa AAV144-S00/K4A00 (Módulo de Entrada Analógica AAV144) proporciona una ejecución física/eléctrica directa. Este componente de 16 canales sirve como interfaz principal para procesar entradas de 1-5 V CC o -10 a +10 V CC, asegurando la conversión de la señal y el aislamiento de canal a canal dentro de los entornos de control CENTUM VP o CS 3000.

Desglose de Sufijos y Matriz del Modelo

• AAV144: Modelo base para entrada de tensión analógica de 16 canales.
• -S00: Especificación base estándar.
• /K4A00: Identificador de revisión y configuración para compatibilidad de sistema específica y estándares de certificación.

Especificaciones de Hardware

Control de Procesos DCS y Aislamiento de Señal

El módulo cuenta con un robusto aislamiento de canal a canal, necesario para prevenir el ruido de modo común y los bucles de tierra en matrices de instrumentación de alta densidad. Cada canal está configurado para manejar rangos de entrada de hasta ±10 V CC, con un límite de tensión admisible de ±30 V CC para evitar daños durante fallas en el campo. El diseño interno incluye una alta resistencia de entrada (1 MOhm encendido) para asegurar un efecto de carga mínimo en los transductores de campo de precisión, manteniendo la integridad de la señal durante el ciclo de actualización de datos de 10 ms.

Preguntas Frecuentes

P: ¿El AAV144-S00 admite el intercambio en caliente durante el funcionamiento del sistema?

R: Sí, este módulo admite el intercambio en caliente dentro de la unidad base de E/S. Asegúrese de que el módulo esté completamente encajado en el backplane para establecer un contacto eléctrico seguro y una comunicación de bus.

P: ¿Se pueden configurar los canales para diferentes rangos de entrada simultáneamente?

R: Sí, el módulo admite la configuración canal por canal. Los parámetros se pueden ajustar a través del software de ingeniería del sistema para seleccionar entre rangos de 1-5 V CC y -10 a +10 V CC según los requisitos específicos del instrumento de campo.

Pautas de Instalación en Campo

• Montaje: Fije el módulo en la ranura designada de la base de la estación de control de campo. Asegúrese de que los pines del conector estén correctamente alineados antes de empujar el módulo hacia el backplane.
• Blindaje: Termine los blindajes de los cables en la barra colectora de tierra designada en el rack de E/S. Una conexión a tierra adecuada del blindaje del cable es fundamental para lograr la precisión especificada de ±4 mV y proteger contra EMI/RFI.
• Cableado: Utilice cableado de par trenzado blindado para conectar los instrumentos de campo. Asegúrese de que los cables de señal se dirijan lejos de las líneas de alimentación de alto voltaje para evitar el ruido inducido en los circuitos de entrada de tensión.
• Temperatura: Aunque está clasificado para hasta 50 °C, mantenga un flujo de aire adecuado en el gabinete para evitar la deriva térmica, que se especifica en un máximo de ±20 mV por cada 10 °C.
