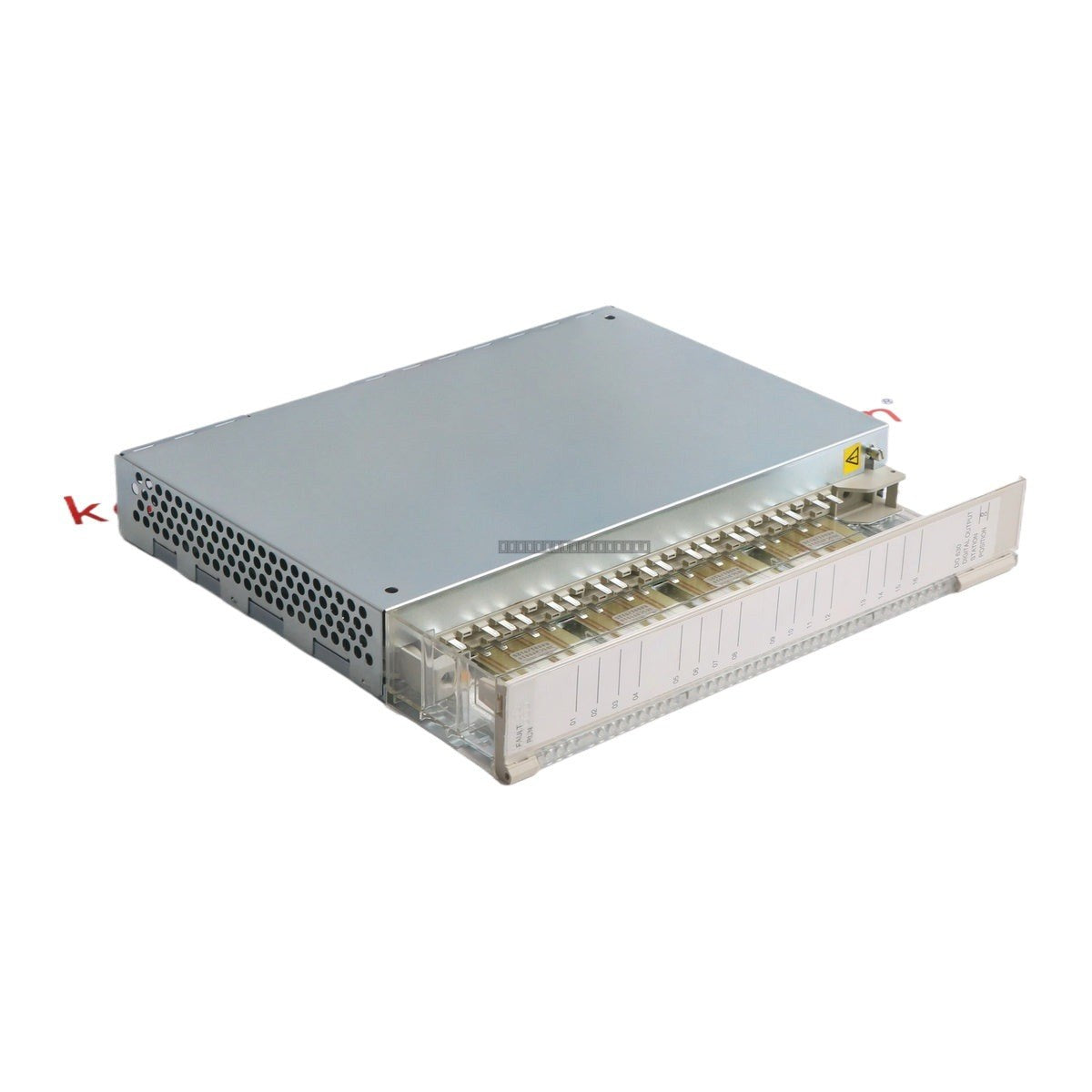

ABB DO630 3BHT300007R1 Digital Output Module

ABB DO630 3BHT300007R1 Digital Output Module

Description

The ABB DO630 (3BHT300007R1) is a high-performance 16-channel digital output module designed for the ABB S600 I/O series and Advant Controller 160 systems. This module provides reliable binary output control...

26 la gente está viendo esto ahora mismo

Disponibilidad: Bajas existencias: quedan 6

SKU: DO630
Proveedora: ABB
tipo: Digital Output Module
Related Series:

Envíos y devoluciones

Entrega confiable a nivel mundial

  • Transportistas: Envíos a través de DHL, FedEx, UPS o USPS .
  • Envío: Los pedidos se procesan en 1-2 días hábiles y se envían dentro de 3-5 días hábiles .
  • Seguimiento: Detalles completos de seguimiento proporcionados por correo electrónico después del envío.

Garantía de devolución de dinero de 30 días

  • Garantía: período de devolución de 30 días para productos en stock y sellados de fábrica.
  • Condición: Los artículos deben estar sin abrir, sin usar y en su embalaje original.
  • Autenticidad: Garantizamos hardware 100% original y auténtico.

¿Necesitas más información? Consulta nuestra Política de envíos y reembolsos completa.

Autenticidad y garantía

  • Garantía genuina: Suministramos únicamente piezas de automatización industrial 100% originales, nuevas y selladas de fábrica .
  • Cobertura total: cada componente está respaldado por una garantía integral de 12 meses a partir de la fecha de compra.
  • Trazabilidad: Todos los productos se entregan con documentación original de fábrica y accesorios para un pleno cumplimiento industrial.

Soporte técnico y abastecimiento

  • Asistencia de expertos: Nuestro equipo técnico ofrece consulta gratuita para ayudarle a verificar la compatibilidad de los sistemas DCS y PLC.
  • Abastecimiento de piezas raras: nos especializamos en componentes obsoletos y difíciles de encontrar de Allen-Bradley, Siemens, ABB, HIMA y más.
  • Consultas al por mayor: contáctenos en pambo@5gplc.com para obtener precios por volumen o cotizaciones de proyectos personalizados.
Ver todos los detalles

Description

The ABB DO630 (3BHT300007R1) is a high-performance 16-channel digital output module designed for the ABB S600 I/O series and Advant Controller 160 systems. This module provides reliable binary output control for industrial automation, enabling direct interaction with field devices such as solenoid valves, contactors, motor starters, and alarm indicators. It is engineered for demanding environments, including power generation, oil and gas, and chemical processing.

Features

  • 16 independent digital output channels with galvanic isolation.
  • Load voltage rating up to 250 VAC for versatile field device control.
  • Supports hot-swapping for maintenance without system downtime.
  • Integrated status indication for simplified diagnostics.
  • Compact design suitable for standard DIN rail mounting.

Applications

  • Power generation and distribution control systems.
  • Chemical and material processing telemetry and mixing loops.
  • High-speed machinery coordination in packaging and textile lines.
  • Material handling systems including conveyors and ASRS.
  • Municipal water and wastewater pump station management.

Technical Specifications

Model DO630
Part Number 3BHT300007R1
Channels 16 (Isolated)
Load Voltage 250 V AC
Switching Frequency Up to 10 Hz (resistive/lamp loads)
Leakage Current 1.1 mA RMS (132 V AC) / 1.8 mA RMS (264 V AC)
Operating Temperature -20 degC to +60 degC
Compliance RoHS Directive 2011/65/EU

Installation Guidelines

  • Ensure the controller power is disconnected before installing or removing the module.
  • Mount the module securely onto the designated DIN rail within the S600 I/O rack.
  • Verify that all field wiring is properly shielded and routed away from high-EMI sources to maintain signal integrity.
  • Ensure correct polarity for DC power connections.
  • Use appropriate wire gauges as specified in the system installation manual to prevent terminal overheating.
  • The module supports hot-swapping; ensure the system configuration allows for live replacement before proceeding.

FAQ

What is the DO630?

The ABB DO630 is a 16-channel digital output module used primarily within the S600 I/O and Advant automation systems for controlling industrial field devices.

What is the maximum voltage?

Each output channel is rated for a maximum load voltage of 250 VAC.

Can the DO630 module be hot-swapped?

Yes, the module supports hot-swapping, allowing for replacement while the controller station is operational.

How many channels does the DO630 offer?

It provides 16 independent, galvanically isolated digital output channels.
